最新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏接口，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。

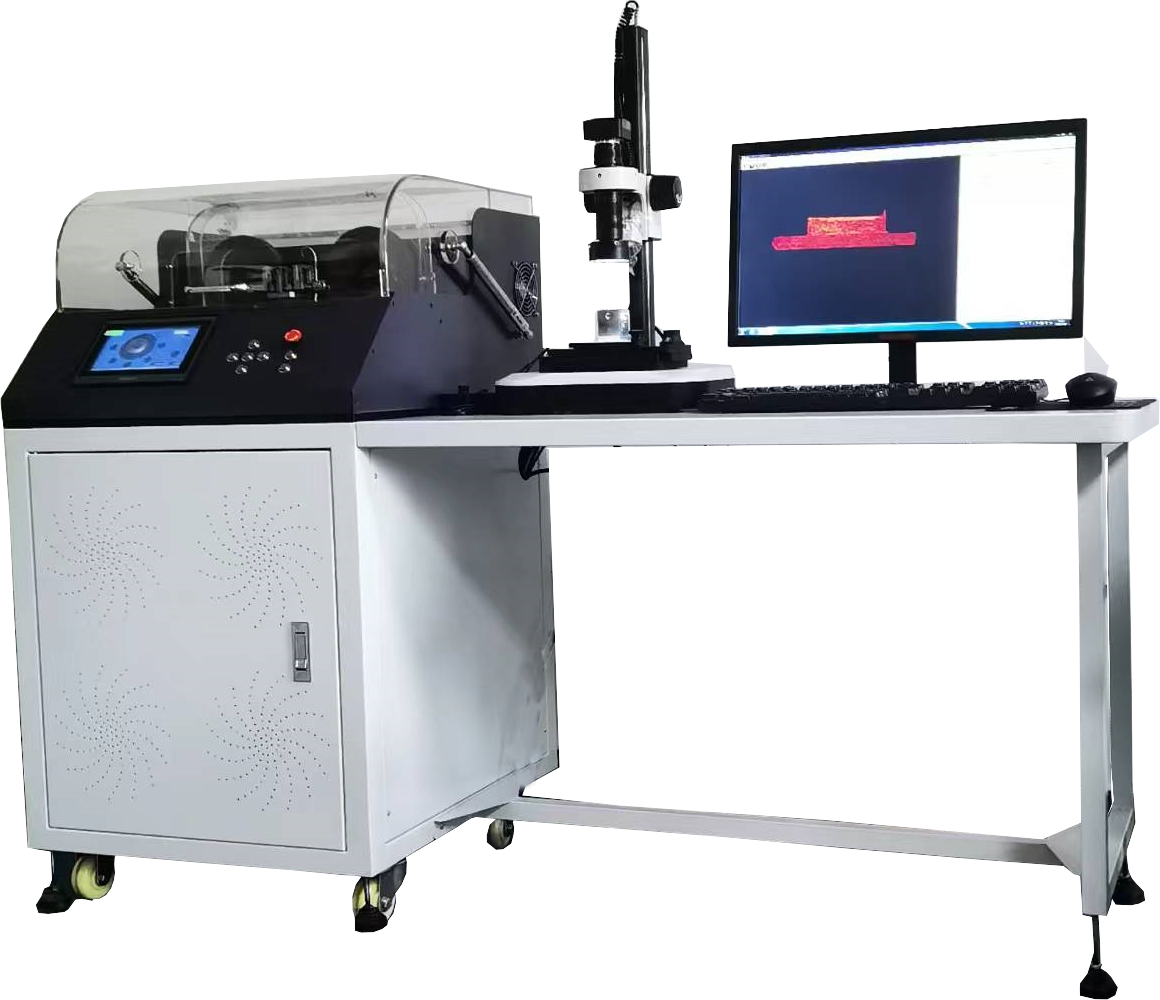

ZT-600CV水冷新能源端子截面/剖面分析仪
简单介绍
推出最新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏接口，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。
特点：
1. 使用线性导轨，保证安装精度.
2. 使用循环水冷系统，便于清洁机台，保证切割效果 。
3. 夹具前置，便于安装及调节。
4. 触发式开关，保证人员安全。
5. 魔术贴砂纸，快捷更换。
6. 采用 600 万像素工业相机，可高清动态采集图片。
7. 内置测量标准的分析软件，快捷快速导出报告。
8. 使用七寸触摸系统，智能切割程序
9. 多达 30 组程序保存
10. 增加按键操作，延长使用寿命。
主要技术指标
切割模块 | 线径范围: | (0.01mm² - 300.00mm²) |
转速 | 2800 rpm | |
切割速度 | 可调 | |
切割轮 | φ150 x 0.5xφ32mm | |
打磨模块 | 速度 | 1400 rpm |
Z 微调范围 | 0.0mm 到 12.0mm（自动可调） | |
魔术贴研磨砂纸 | 150mm 1000# 2000#（可选） | |
蚀化部分 | 专业端子截面清洗液 | |
腐蚀时间 | 5 到 30 sec | |
图片摄取分析部分 | 600 万像素工业相机 | |
高质量，低失真的卡位镜头 | ||
标准放大倍数 | 约 5-110x 左右 | |
变倍镜头倍率 | 0.7X/1.0X/2.0X/3.0X/4.0X/4.5X | |
远心镜头倍率 | 0.2 倍 | |
标准观测范围 | 0.01-300mm² | |
超亮的白色 LED 光源可调节控制 | ||
分析及存盘部分 | V3.5 版自动测量 软件，一键分析功能，包括压缩比等在内的增强型测量工具 | |
电源 | 230 VAC, 50Hz, 600 w | |
软件功能 | 压缩比，线束数量、压接高度、压接宽度、 截面面积，支撑高度，支撑角度，毛刺宽度，毛刺高度 等 | |
设备标准配置
1. 水冷自动切割研磨机 1 台
2. 600 万工业相机 (海康) 2 套
3. 百万像素等级 0.7X -4.5X 可变倍工业镜头 1 套
4. 0.2X 远心镜头（POMEAS 普密斯） 1 套
5. 可调支架 2 套
6. LED 可调表面光 2 套
7. 端子专用夹具 大小各 1 个
8. 1500.832mm 超薄进口切割片 20 张
9. 1000# / 2000# 直径 150MM 魔术贴研磨砂纸 100 张
10. 250ml 端面腐蚀专用清洗液 2 瓶
11. 无尘棉签 20 包
12. 端子截面分析专用测量软件 1 套
13. 高精度光学玻璃校正块 1 片
14. 切割片更换扳手 1 把
15. 组装电脑 1 套
相机校验标准
镜管 | 1200W 相机配 0.5X 倍镜管 | 1200W 相机配 0.5X 倍镜管 | 1200W 相机配 0.5X 倍镜管 | 1200W 相机配 0.2X 远心镜头 | 1200W 相机配 0.2X 远心镜头 | 1200W 相机配 0.2X 远心镜头 |
0.7X | 16*12 | ±0.020 | 18 倍 | 28.7*21.5 | ±0.01 | 8 倍 |
1.0X | 11.2*8.4 | ±0.010 | 26 倍 | —— | —— | —— |
2.0X | 5.6*4.2 | ±0.005 | 52 倍 | —— | —— | —— |
3.0X | 3.7*2.8 | ±0.002 | 78 倍 | —— | —— | —— |
4.0X | 2.8*2.1 | ±0.002 | 103 倍 | —— | —— | —— |
4.5X | 2.5*1.9 | ±0.002 | 116 倍 | —— | —— | —— |
三、售后服务及承诺
设备进厂验收要求
1.1 对设备进行外观目视检查，核对实物和装箱单是否一致。
1.2 对设备进行通电检查，以验证功能是否正常。
1.3 安装调试，进行功能测试，整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析，并生成测试报告，且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。
2 质量保证
2.1 提供设备一年免费保修期 (包括零、配件的产品质量问题)。
2.2 如产品出现质量问题，在 48 小时之内到用户方维修。
2.3 设备进厂后 15 个工作日内，供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训，确保买方的人员能熟练使用和应用该设备。
2.4 买方在设备使用过程中遇到技术问题或疑难问题时，供货方能及时予以指导，并提供不定期的技术培训。
2.5 保修期后，提供该设备的终身维修服务。
