JH-200E 端子剖面分析仪

JH-200E 是线束端子压接金相剖面一体化检测设备，由东莞市中特精密仪器生产，用于汽车线束、新能源线束、连接器端子压接质量检测，一站式完成切割→研磨→腐蚀清洗→显微成像→自动测量→报告导出整套流程。

一、核心用途

1. 检测端子压接高度 CH、压接宽度 CW、导体截面积、压缩比、压接间隙、毛刺、裂纹、线芯松散、少铜丝等缺陷；

2. 适配国标 / 大众、丰田、比亚迪等车企线束检测标准；

3. 适用：汽车线束、储能充电枪、新能源大电流端子、精密电子细线、刺破端子。

二、整机标准技术参数

1. 光学成像系统

• 连续变倍镜头：0.75X~4.5X（6 档可调）

• 视频总放大倍率：40~260 倍

• 工业相机：300 万像素 USB 高清 CCD

• 光源：六分区可调冷白光 LED 无影光源，无反光、不灼伤样品

• 测量精度：≤2μm，基准尺带计量校准证书

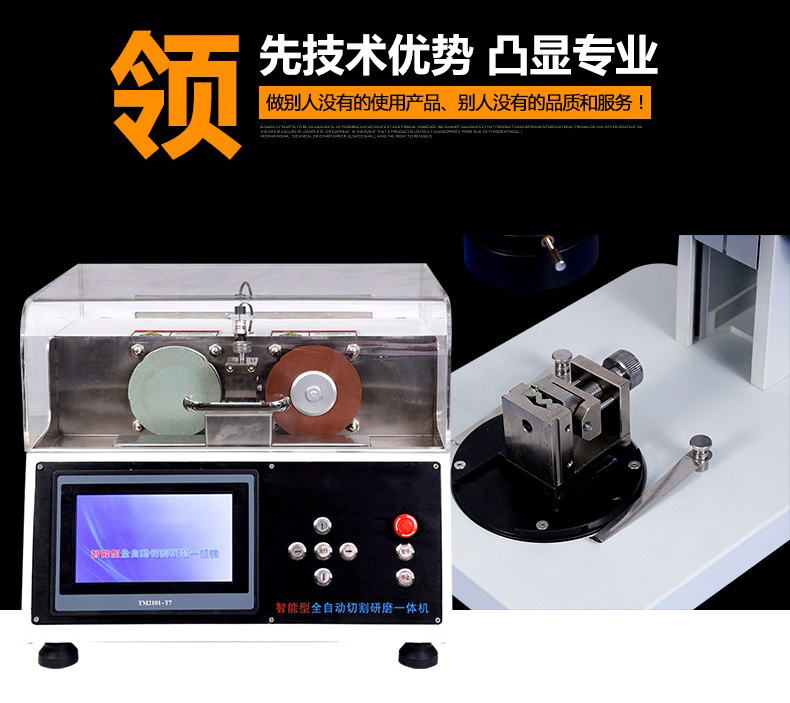

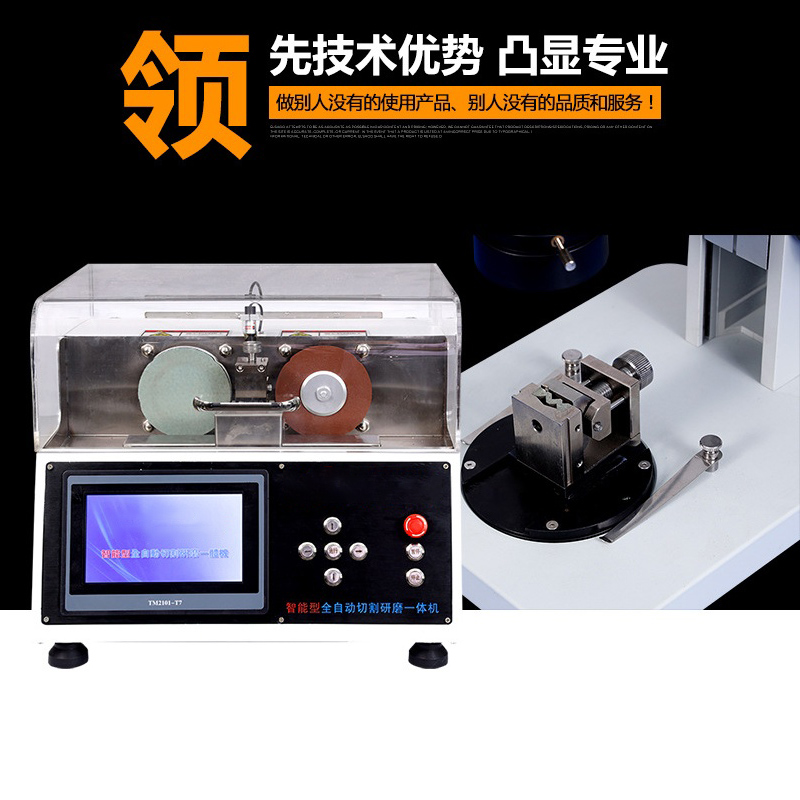

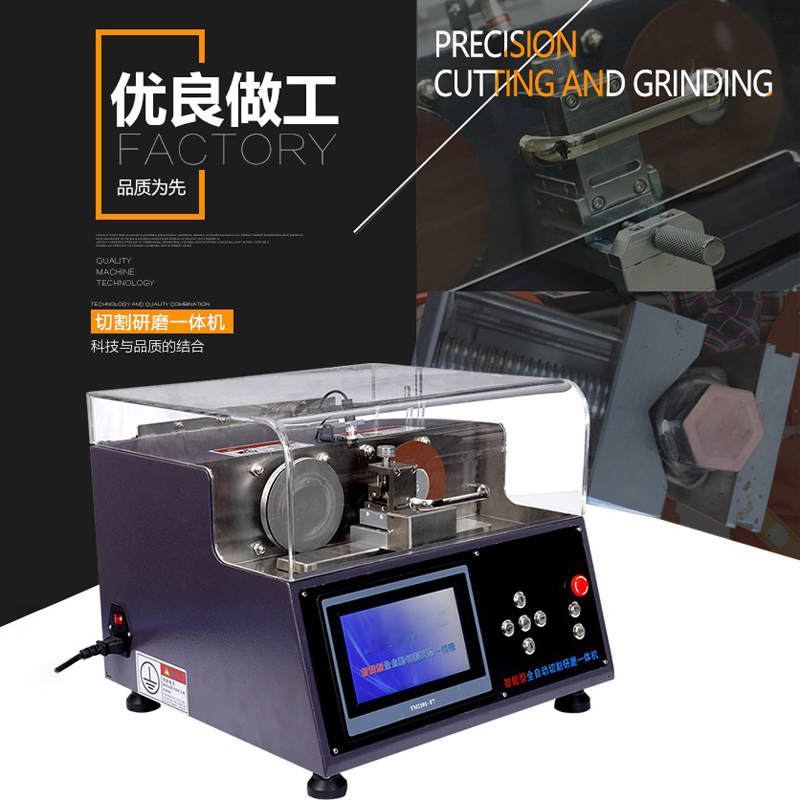

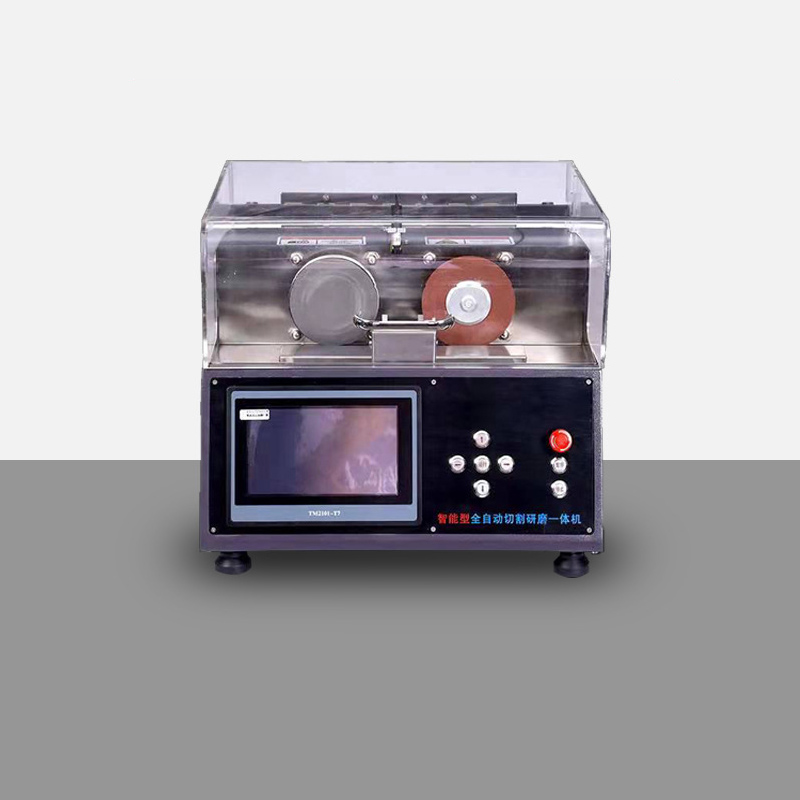

2. 切割单元

• 驱动：瑞士无刷调速电机，转速 50~3000rpm 无级调节

• 切割片：Φ120×0.5mm 超薄金刚石切割片，切面平整无挤压变形

• 夹具：通用卡槽夹具，适配 AWG28~AWG5 线材

• 适用线径：0.05mm² ~ 30mm² 细线到大功率电缆端子

3. 研磨单元

• 研磨电机：50~1500rpm 调速

• 耗材：1200#、2000# 金相砂纸，镜面抛光效果

• 自动进给，研磨均匀，无划痕

4. 腐蚀清洗

配套环保端子腐蚀液，快速区分铜导体与端子金属，截面层次清晰、无发黑、低气味无毒。

5. 电气与尺寸

• 供电：AC100~240V 宽电压，50Hz

• 工作台尺寸：1200×450×350mm

• 整套总功率≈180W

三、配套分析软件核心功能

1. AI 自动寻边：一键识别端子轮廓，自动测量全部关键参数
CH 压接高度、CW 压接宽度、导体面积、压缩比、壁厚、翼高、间隙等十多项指标

2. 自定义标准公差，自动判定 OK/NG 不良；

3. 截面图像保存、批量存档、添加产品编号、批次、操作员信息；

4. 一键生成 Word/PDF 检测报告，支持打印；

5. 加密锁授权，稳定不闪退，支持 Windows7/10/11；

6. 可对接工厂 MES 系统导出检测数据。

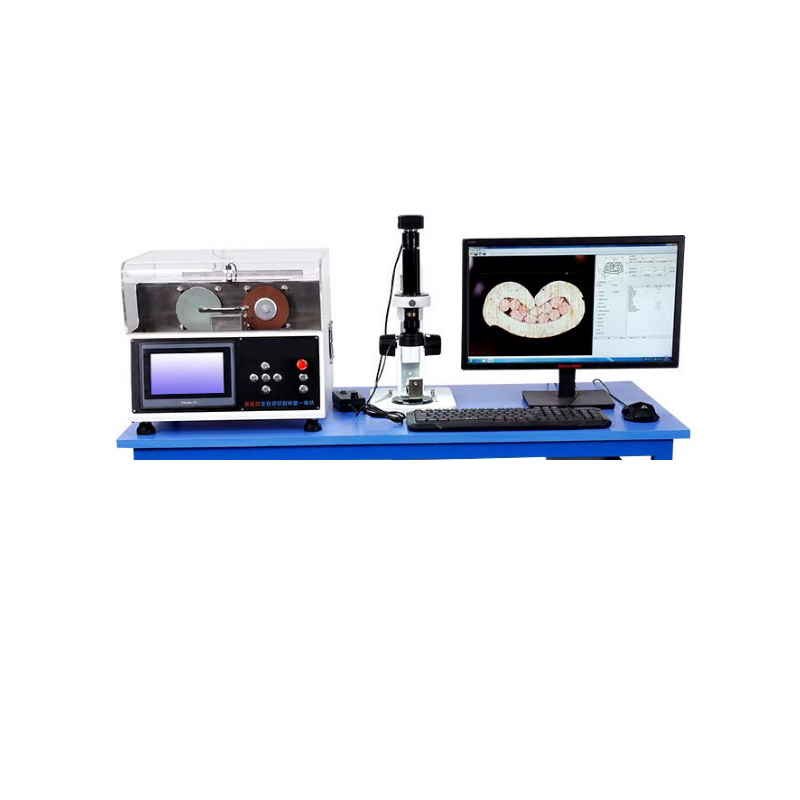

四、整机标准配置清单

1. 自动精密切割主机 1 台

2. 自动研磨主机 1 台

3. 三目连续变倍显微镜 + 高清工业相机

4. 端子专用夹具多套

5. 金相切割片、研磨砂纸耗材一套

6. 环保腐蚀清洗液、清洗槽

7. 高精度校准基准尺

8. 端子专业分析软件 + 加密狗

9. 铝合金工作台、电脑支架

10. 使用说明书、保修卡

五、设备优势

1. 一体化台式设计，单人 3~5 分钟完成单端子全流程检测；

2. 电机无级调速，细线不压塌、粗端子切面不变形；

3. 冷光无影光源，微小裂纹、毛刺清晰可见；

4. 软件内置主流车企线束标准，无需手动计算压缩比；

5. 整机 2 年质保，东莞本地可上门安装培训。

六、同系列区分

• JH-200E：标准通用款，0.05~30mm² 常规线束；

• JH-500E：加大研磨切割平台，适配新能源大平方电缆端子；

• JH-800E：全自动流水线型，支持多端子连续批量检测。
