XTL-165 连续变倍体视显微镜

一、产品概述

中特精密 XTL-165 是中特精密光学经典工业级连续变倍体视显微镜，1:6.5 大变倍比，原生 7×–45× 连续无级变倍，具备超长工作距离、超大景深、立体三维成像优势，分双目 / 三目两大系列，搭配立柱、万向双臂、LCD 视频多种支架方案，适配电子维修、工业质检、珠宝玉石、生物农林、刑侦鉴定全场景，是产线、实验室、维修门店通用高性价比体视镜。

二、核心光学优势

1. 1:6.5 高倍率连续变倍系统
内置 0.7X–4.5X 齐焦连续变倍物镜，双手轮水平同步变倍结构，消除间隙、传动稳定，变倍全程画面无跳动、无需反复对焦；标配 WF10X 高眼点广角目镜，视场 Φ20mm，视场范围 Φ5–30mm，戴眼镜可直接观察，长时间工作不易眼疲劳。

2. 立体清晰成像，超大景深
体视双通道光路，真实三维立体视觉；景深大，高低落差工件可同步清晰成像，无需频繁调焦；30–160mm 超长工作距离，可伸入工具焊接、打磨、拆解工件，操作空间充足。

3. 人体工学观察头
45° 倾斜铰链镜筒，瞳间距 55–75mm 可调，双目独立 ±6 屈光度补偿，适配不同视力使用者；三目款带分光光路，一键切换目视 / 摄像记录，适配质检存档、教学演示。

三、标准核心技术参数

四、全系列型号区分（主流配置）

1. 立柱台式（基础通用款）

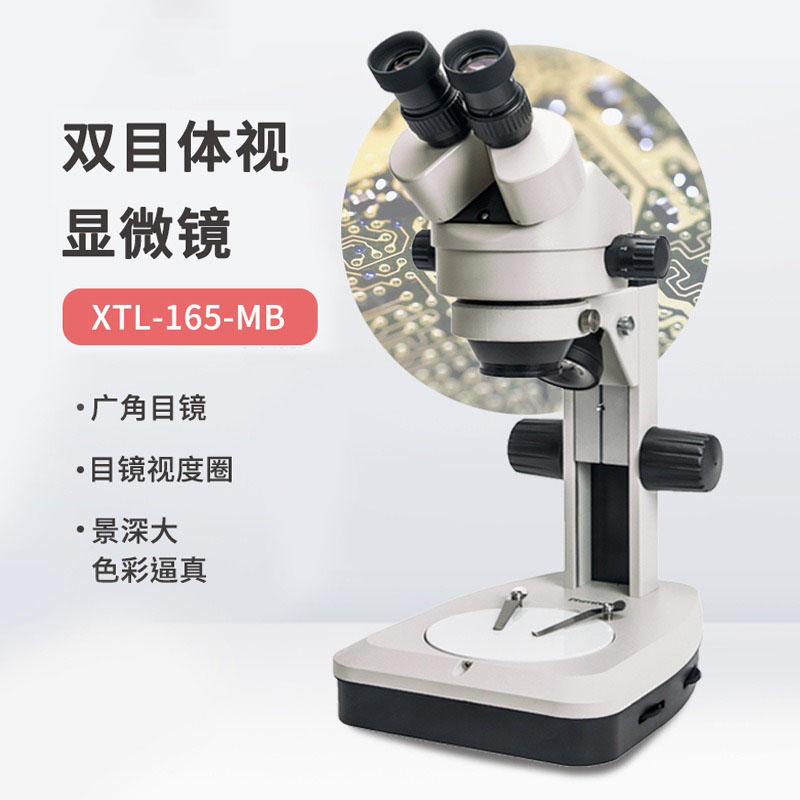

• XTL-165-MB：双目立柱，纯目视，适合基础维修、珠宝分拣

• XTL-165-CT：三目立柱，可加装相机 / 显示屏，工业质检拍照存档首选

2. 万向双臂款（大范围观测）

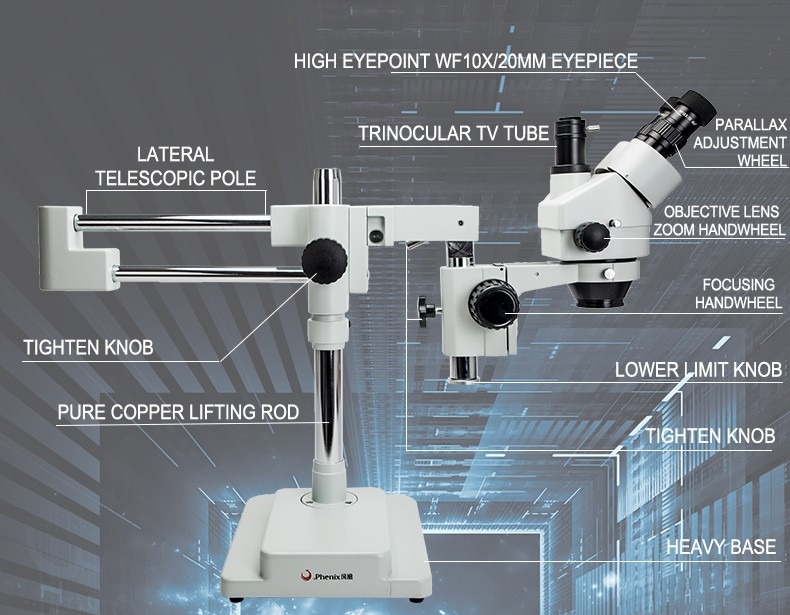

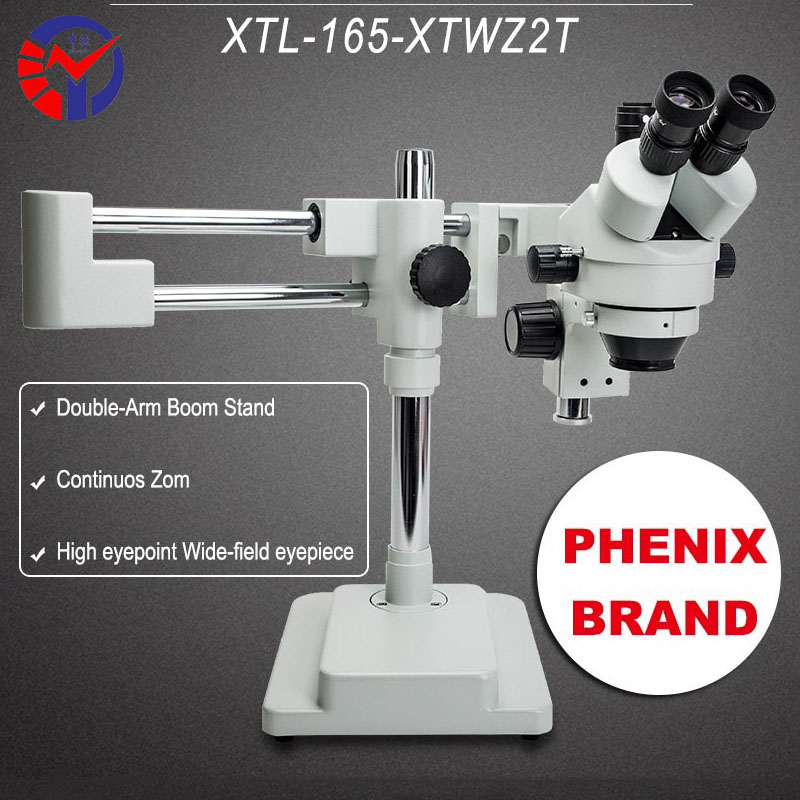

• XTL-165-XTWZ：万向伸缩双臂支架，机头 360° 旋转，大件、模具、电路板整板检测无死角，工厂流水线常用

3. 视频一体款（可视化检测）

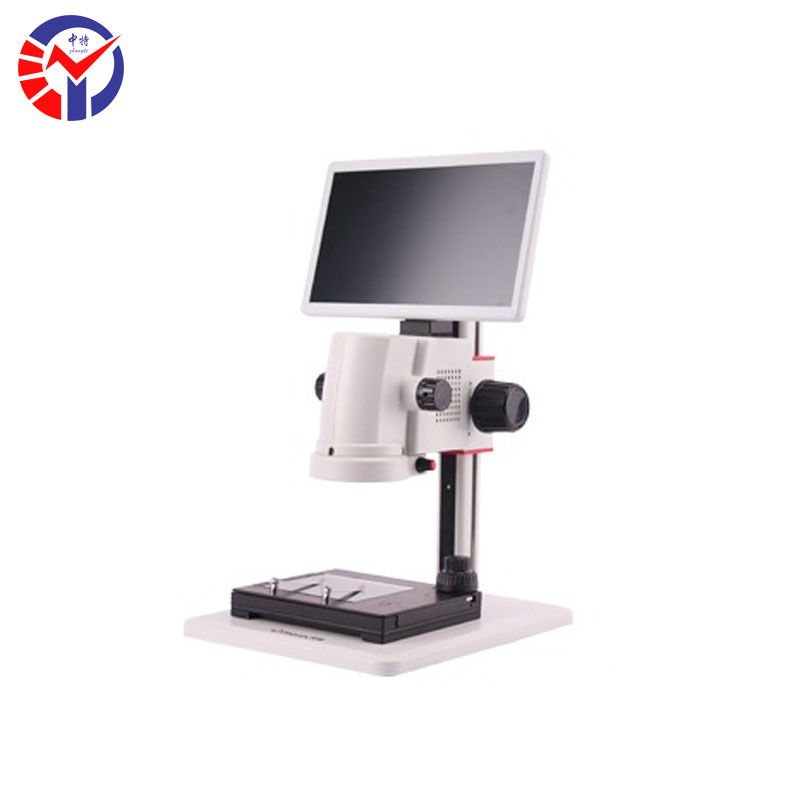

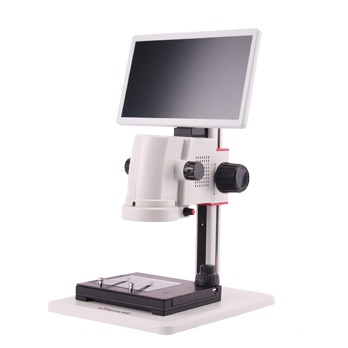

• XTL-165-LCD：三目 + 一体化高清液晶显示屏，免电脑，多人同步观察，适合教学、产线巡检

五、结构与照明设计

1. 稳固机身结构
加厚铸铁大底座，配重稳定不晃动；金属立柱 + 精密齿条调焦手轮，升降顺滑无卡顿；载物台标配黑白两用载物板、弹性样品压片，透明玻璃载片支持透射下光源观察透光样品（宝石、芯片、薄片）。

2. 双路 LED 复合照明

￮ 上光源：斜射 LED，金属、PCB、元器件表面轮廓清晰，无反光盲区

￮ 下透射光源：均匀底光，玉石、薄膜、显微切片透光观察
双光源独立亮度旋钮，适配金属、塑料、透明、深色各类工件，低光护眼，功耗低、寿命长。

六、可选拓展配件（三目机型专用）

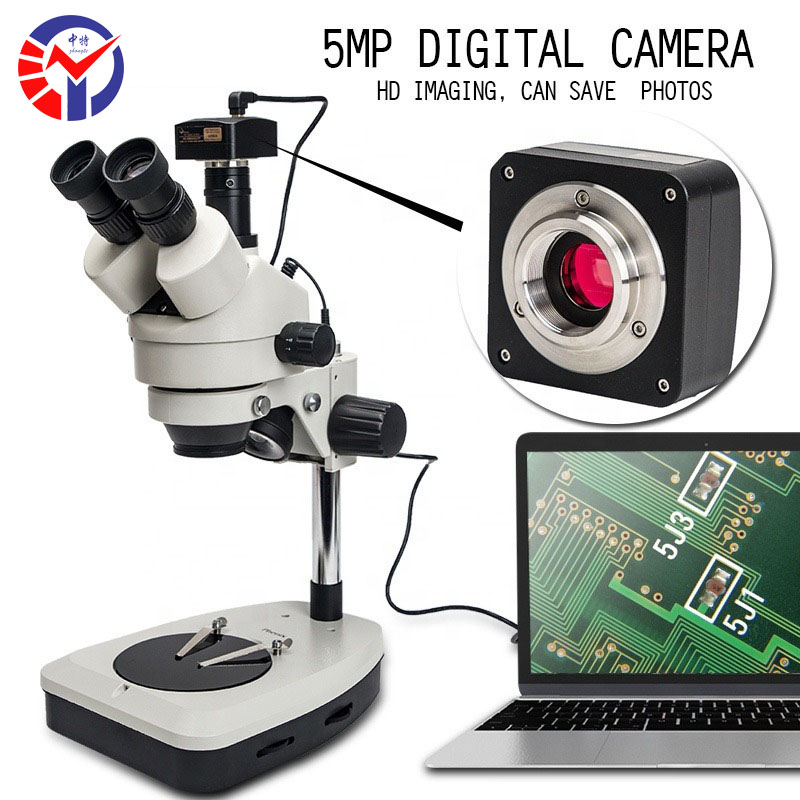

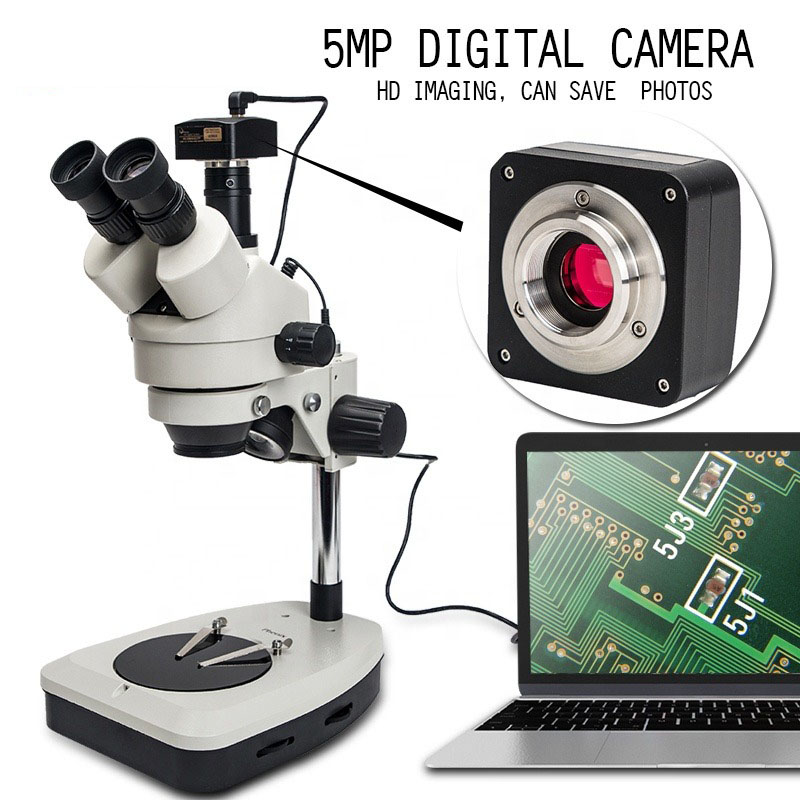

1. 高清工业相机：200 万–2000 万像素 USB 相机，拍照、录像、尺寸测量、数据导出

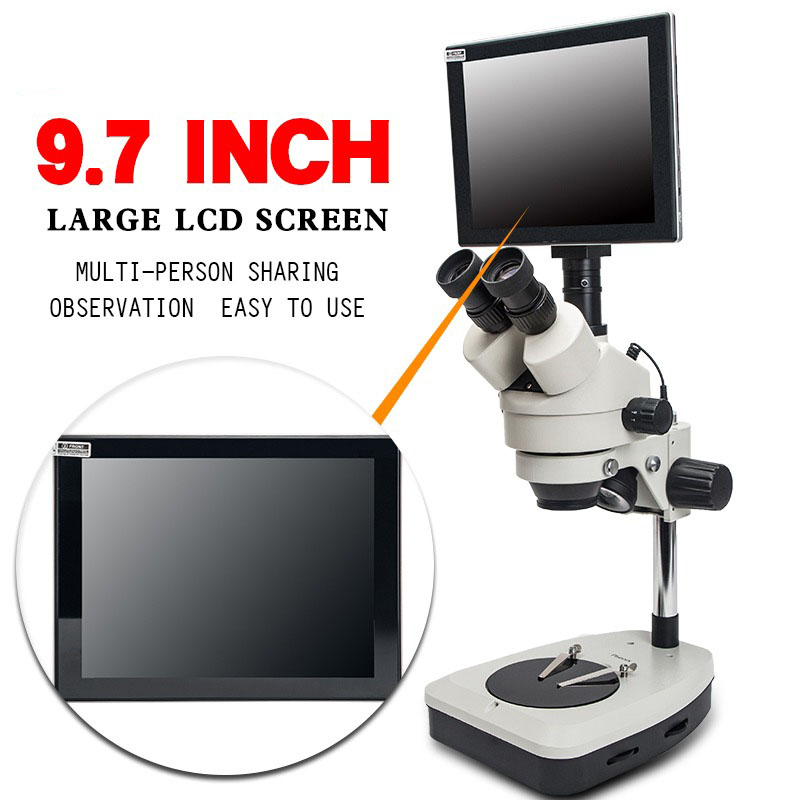

2. 一体液晶显示器：9.7 寸安卓 / Windows 触控屏，实时成像、存储检测记录

3. 附加物镜：0.5X（扩大工作距离、降低倍率）、2.0X（提升最高放大倍率）

4. 环形同轴 LED 光源：消除反光，精密芯片、金线检测专用

5. 移动载物台：XY 微调平台，微小零件精准定位测量

七、适用行业场景

1. 电子数码维修：手机主板、芯片、排线、BGA 焊接、元器件检测、PCB 线路排查

2. 工业精密质检：五金小件、模具、塑胶件、螺丝、连接器、线材外观缺陷检测

3. 珠宝玉石鉴定：宝石裂纹、棉絮、刻面、金银镶嵌、玉石纹理观察

4. 农林生物实验室：昆虫、植物根茎、种子切片、微生物标本观测

5. 刑侦与文博：痕迹比对、指纹、微小物证、古钱币、文物细节鉴定

6. 教学实训：中小学 / 高校生物、机电实训课堂

八、产品核心亮点总结

1. 国产老牌中特精密光学原厂光学镜头，透光率高、色差小，成像还原真实；

2. 1:6.5 大变倍区间，一台设备覆盖低倍宏观观察到高倍细节检测；

3. 超长工作距离 + 大景深，边观察边操作，维修、加工不用反复挪样；

4. 双目 / 三目多版本、多种支架自由选配，从小型门店到工厂产线全覆盖；

5. LED 环保冷光源，无发热损伤精密元器件，长时间观测舒适；

6. 支持数字化升级，拍照录像、尺寸测量，满足质检报告存档需求；

7. 通过 CE、RoHS 认证，耐用铸铁机身，适合长期高频工业使用。
