产品用途：

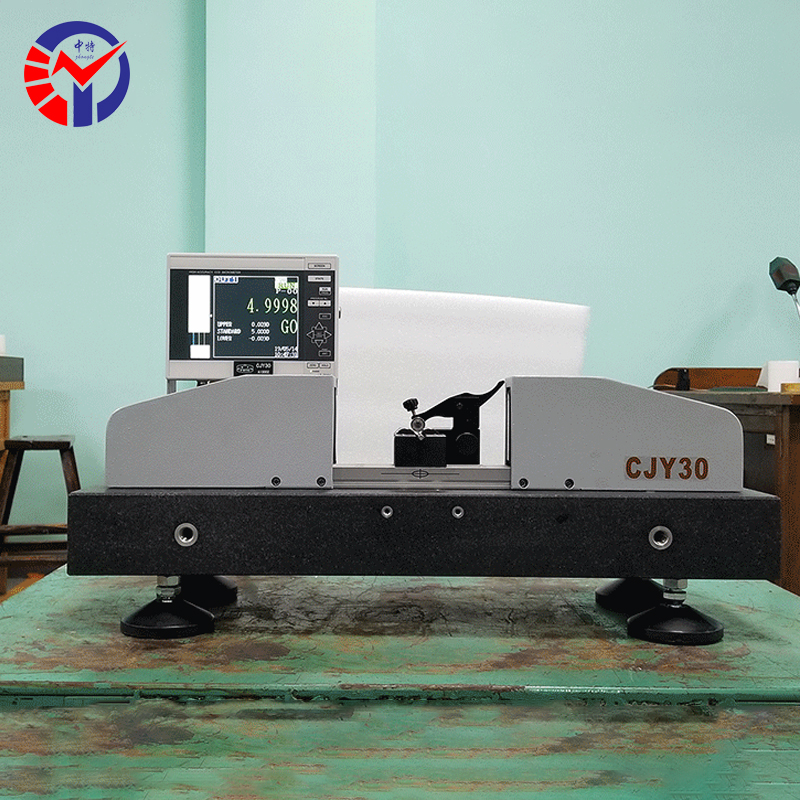

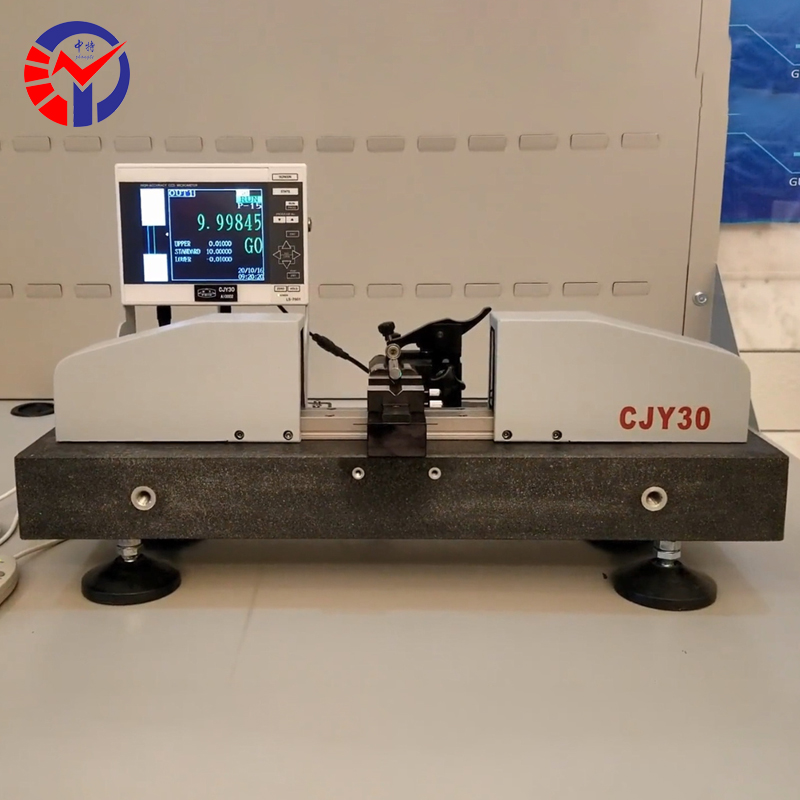

CJY30测径仪适用车间检查站、计量室使用，主要对滚柱、滚针、销钉、圆柱类刀具等零部件直径、圆度、圆柱度、圆跳动进行快速检测、筛选、及分批分类检测。
产品特点：
本仪器设计紧凑，具有适用范围广，检测速度快，测量精度高，仪器寿命长的特点，客户还可自行进行二次开发等优点。
其具体用途体现在：
1. 高精度外径绝对测量：
仪器可直接读出工件的实际直径值，分辨率通常可达0.1μm，精度非常高。
2. 批量工件的快速比较测量：
可用标准件（如量块或标准环规）进行“对零”，然后测量工件与标准尺寸的偏差值，非常适合生产现场的快速分选和检验。
3. 形貌误差检测：
通过测量工件不同截面或不同角度的直径，可以评估工件的圆度、圆柱度等形位误差。
主要测量对象（应用行业与工件）
CJY30测径仪非常适合测量中小型的轴类、盘类等对外径尺寸有苛刻要求的工件。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
轴承行业 | 轴承滚子（圆柱、圆锥滚子）、轴承内外圈的外径、钢球 | 测量滚动体的直径偏差和批直径变动量，保证轴承的装配精度和旋转精度 |
精密机械加工 | 精密轴类零件（如电机轴、丝杠、小齿轮轴）、销轴、活塞、阀芯 | 检测工件的外径尺寸是否满足图纸的公差要求，通常精度在微米级 |
汽车零部件 | 活塞销、气门顶杆、变速箱中的各种小轴、精密螺栓的杆部直径 | 对汽车发动机和传动系统的关键小零件进行100%检验 |
电线电缆 | 线材、漆包线、光纤的外径 | 控制线缆的均匀性和一致性。（需确保测量力不会压伤软质材料） |
标准量具制造 | 针规、三针（用于螺纹测量）、标准环规的外径检定 | 作为高精度标准，检定这些量具的实际尺寸 |
科研与计量 | 各种需要精密测量外径的金属或非金属试样 | 为科学研究提供精确的尺寸数据 |
技术规格参数：
可测范围 | Φ0.08~Φ30 |
分辨力 | 0.0001~0.001mm（可变设置） |
测量准确度 | ±0.002mm |
测量重复性 | ±0.0001mm |
固定V型台(一）测量范围（mm) | Φ1.5~Φ25 |
固定V型台(二）测量范围(mm) | Φ1.5~Φ25 |
同心度旋转测量架 | 测量范围中1~中25 |
夹持测量长度110mm | |
旋转精度0.003mm | |

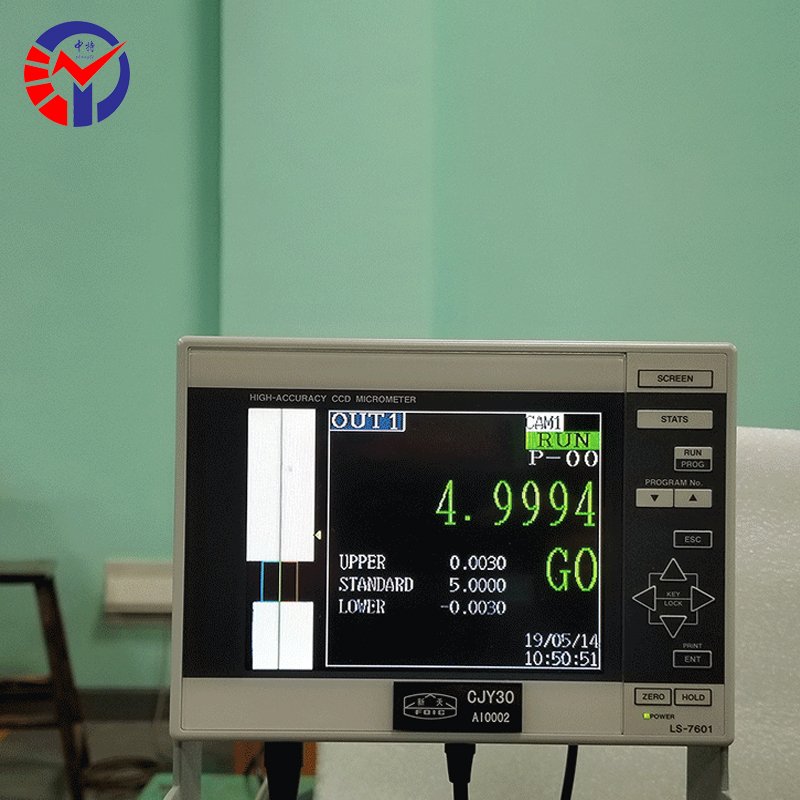

数显箱 | 5.5寸显示屏 |
工作台最大荷重(kg）) | 5 |
输入电源 | 24V AC/50Hz |
主机外形尺寸（mm） | 长600×宽200×高120（含支撑脚） |
