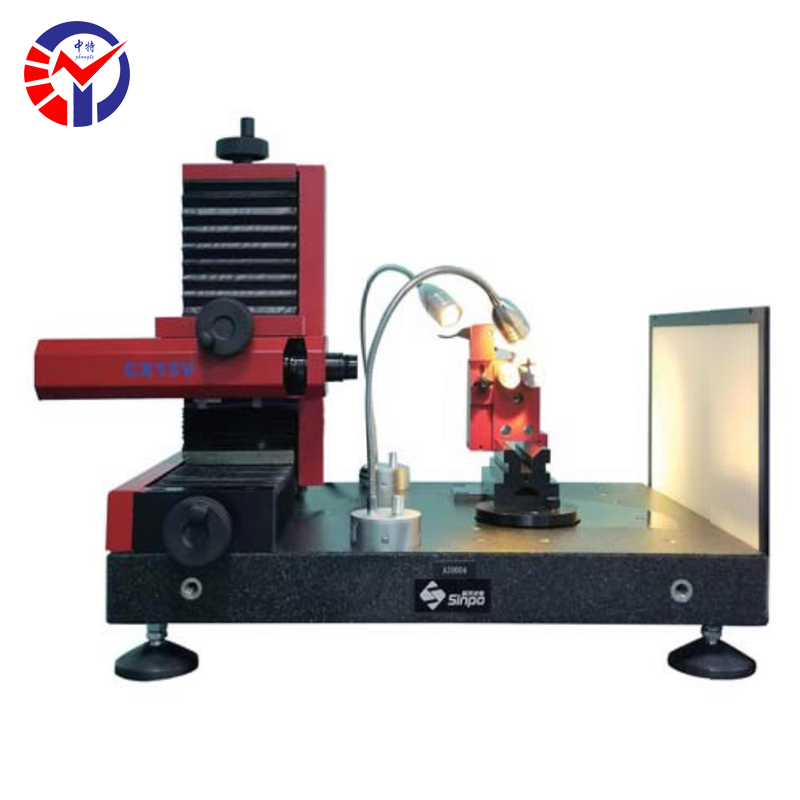

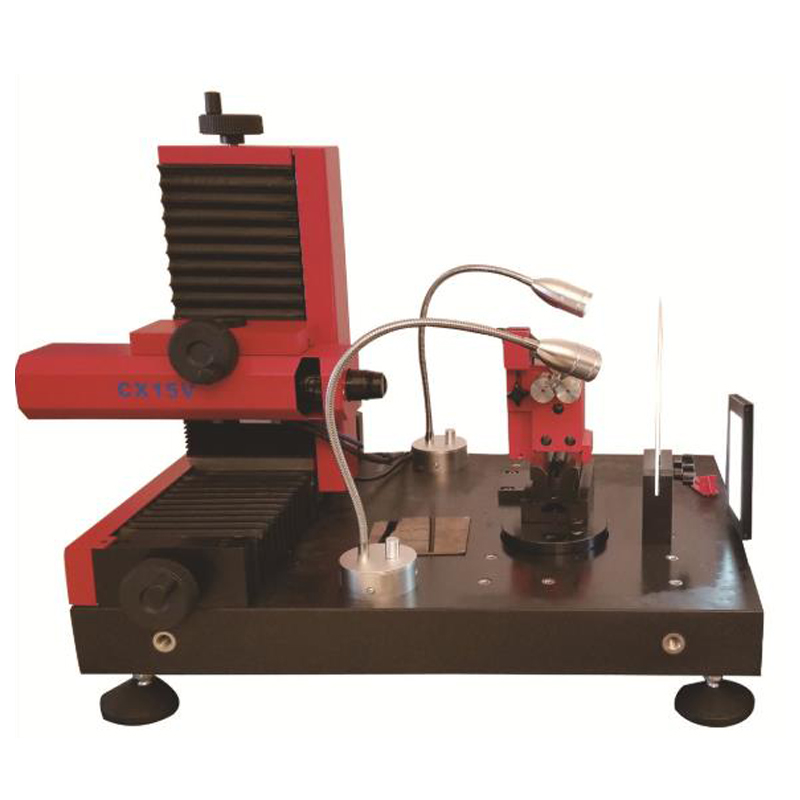

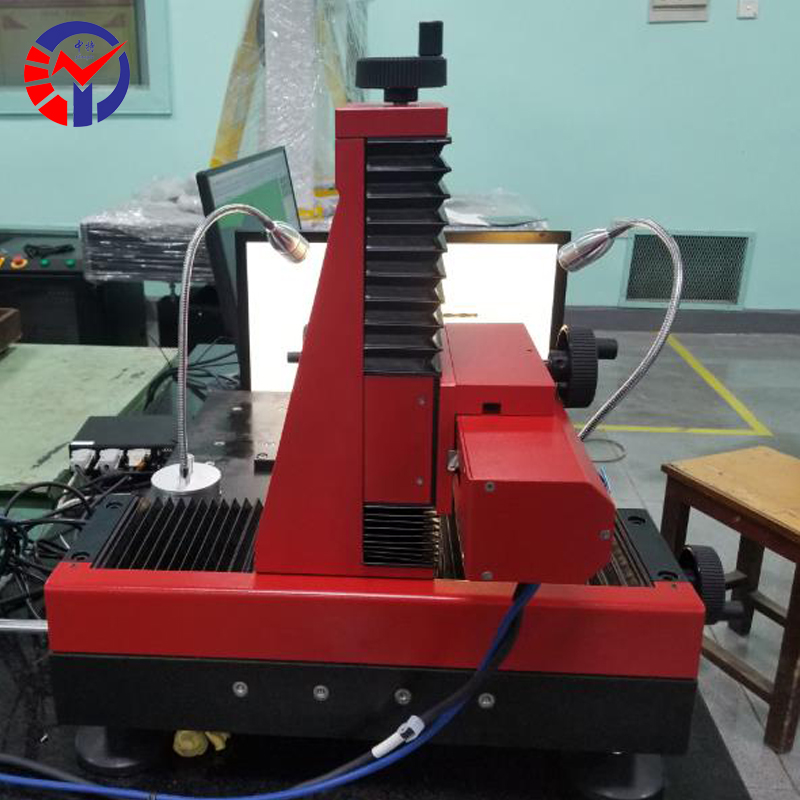

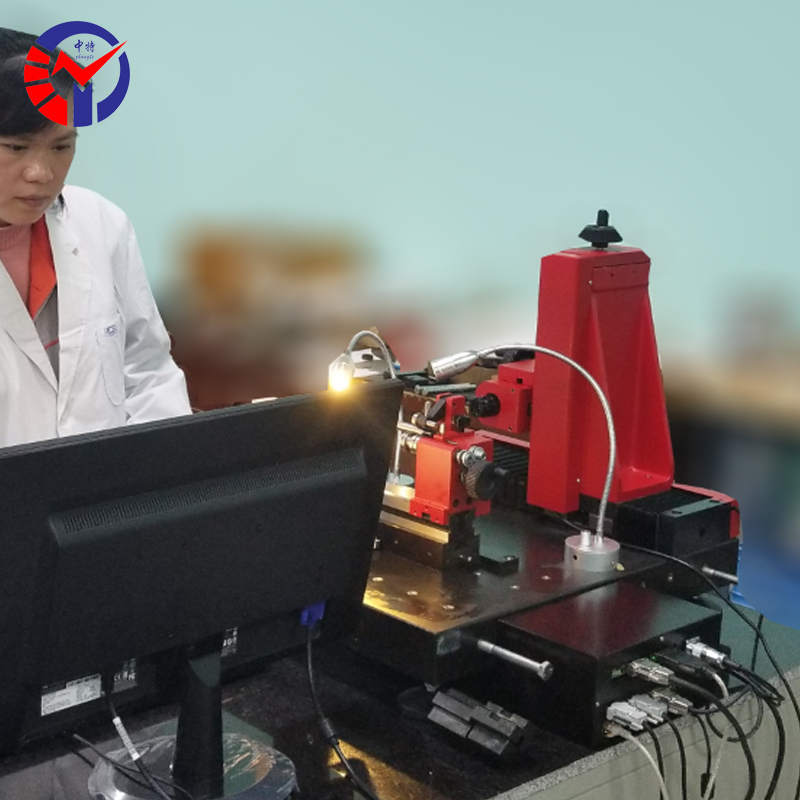

CX15V影像式刀具检测仪系列

产品用途：

CX15V 系列是为刀具及工具生产行业研发的一种新型产品。仪器采用最新机器视觉成像技术和处理软件，是一种实用、高效并适合工厂环境使用的在位检测仪器。

主要应用范围：适用于圆柱形刀具（铣刀、铰刀、钻头等）的前角、后角、刃宽、螺旋角等几何尺寸参数的测量及工序中尺寸控制。

产品特点：

1.稳定的花岗岩工作基准平台；

2.X、Z移动方向均为直线滑块导轨，X、Z向均

3.采用精密丝杆螺纹传动，精准瞄准刀具轮廓；移动手感更舒适，测量更稳定；

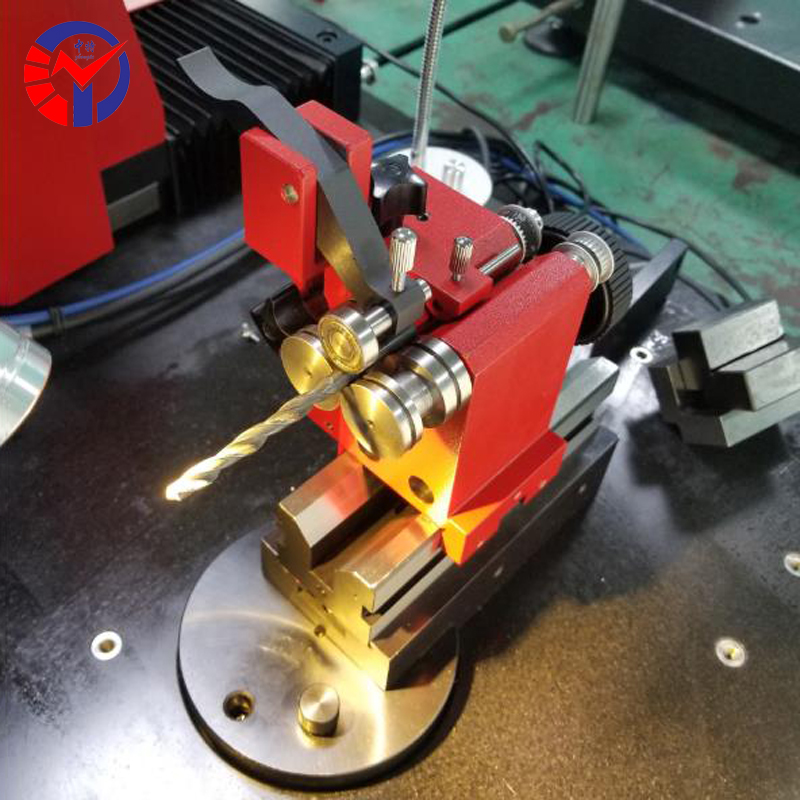

4.精密数显旋转测量台；

5.可配丰富的附件，测量快捷，范围广泛；

6.面光源透射测量。

其具体用途体现在：

1.  刀具尺寸精准测量：

       测量铣刀、钻头的直径（D）、刃长（Flute Length）、总长（OAL）、圆角（R角）、螺距等关键几何尺寸。

2.  刀具角度分析：

       精确测量螺旋角（Helix Angle）、前角（Rake Angle）、后角（Clearance Angle）、钻尖角（Point Angle） 等直接影响切削性能的角度参数。

3.  刃口磨损与缺陷检查：

       放大观察刀刃的崩缺、磨损、裂纹等缺陷，并对磨损量进行定量评估，判断刀具是否需要换刀或重磨。

4.  刀具预设与对刀：

       在刀具安装到机床前，精确测量其实际尺寸，并将数据输入数控系统，实现刀具预设，大幅减少机床上的对刀时间，提高生产效率。

5.  新品刀具入库检验与旧刀返修鉴定：

       对新采购的刀具进行入库质量检验；对重磨后的刀具进行精度验证，确保其达到再次使用的标准。

主要测量对象（应用行业与刀具类型）

CX15V专门用于检测各种旋转切削刀具，是刀具管理、质量控制和工艺优化的重要工具。

技术参数：

软件简绍：

1.支持屏幕快速测量及自动边缘测量，操作简单。

2.角度功能：包括与水平方向夹角（锐角、钝角）、与垂直方向夹角（锐角、钝角），两边缘夹角等，可对前角、后角、螺旋角、齿隙角、槽前角、牙型角等专用刀具角度进行测量。

3.尺寸测量：包括圆、圆弧、两点距离、点线距离、线间距等，可对圆直径、长度、刃宽、芯厚、丝锥大径、底径等几何尺寸进行测量。

4.模板功能：导入CAD摸板进入软件，对刀具影像进行实时比对测量。

5.根据刀具特点，十字线可任意旋转。在十字线基础上可增加任意角度交叉线，方便对刀具进行快速测量。

6.测量结果可导入Excel、Word等进行打印输出。
