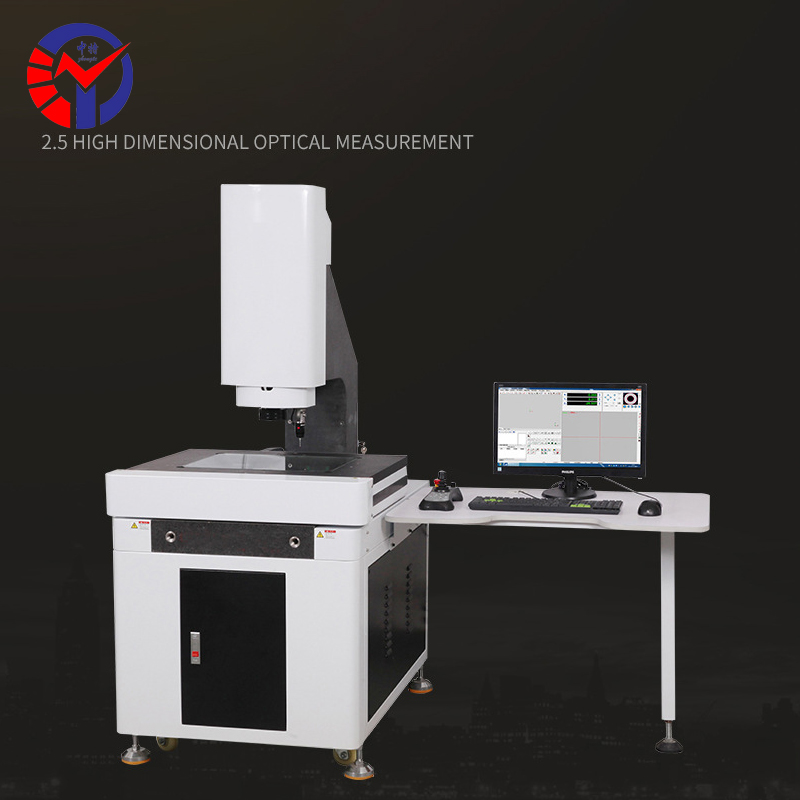

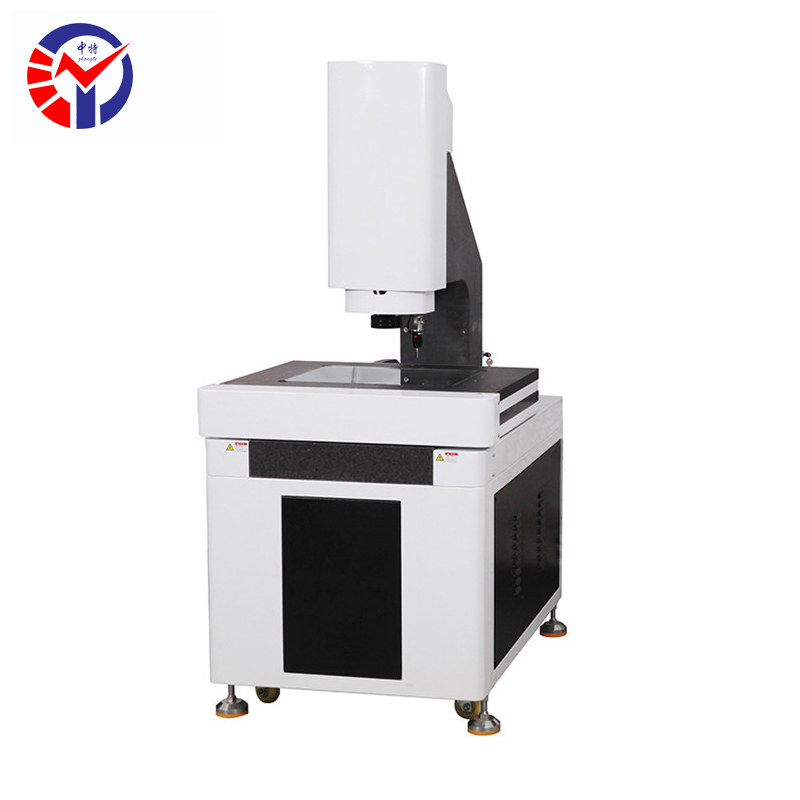

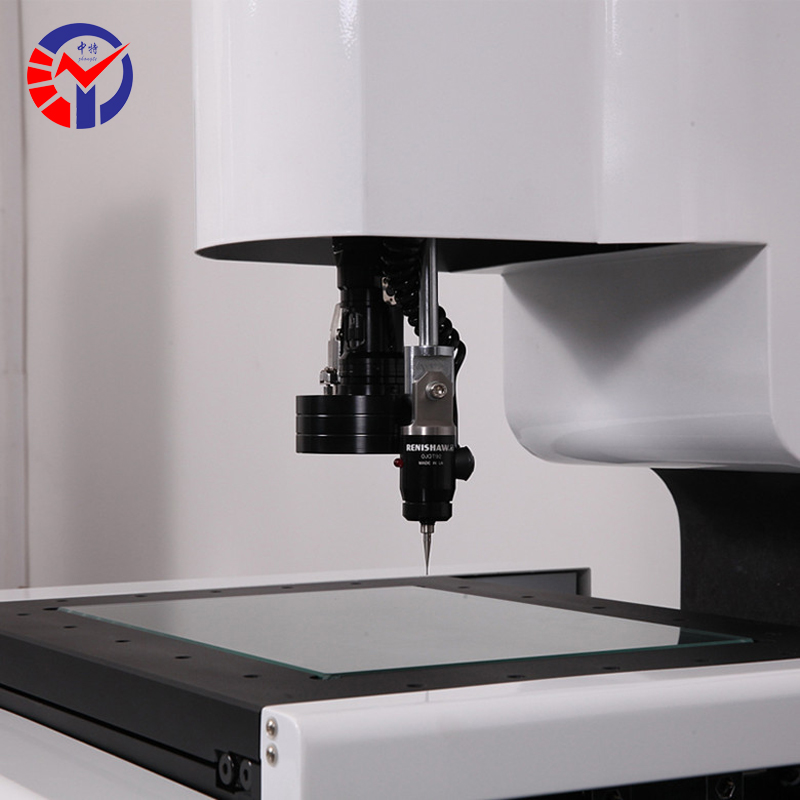

JVSW 4030全自动影像测量仪(筛网检测仪)，适用汽车、电子、模具、精密机械、医疗、教育、计量院所等机构。
主要用途：
贵阳新天全自动影像测量仪是一款建立在CCD数位影像的基础上，依托计算机屏幕测量技术和空间几何运算软件，实现高效、快捷测量的影像检测设备，可以实现对金属丝编制网试验筛和金属穿孔板试验筛的快速检测，满足JJF1175-2021试验筛校准规范要求。同时，也可以对一些精密零件二维几何尺寸进行测量，如:角度尺寸、长宽尺寸、线距或孔中心距尺寸等，适用汽车、电子、模具、精密机械、医疗、教育、计量院所等机构。
技术参数：
型号 | JVSW 4030 | |
XYZ行程(mm) | 400*300*200 | |
外部尺寸(mm) | 960X902X1768 | |
重量(kg) | 500 | |
承重(kg) | 30 | |
分辨率 | 0.5μm | |
测量精度 | XY轴:(1.9+L/200)μm,Z轴:(5.0+L/200)μm 其中L表示测量长度，以mm为单位. | |
速度 | XY轴 | 150mm/s |
Z轴 | 80mm/s | |
工作环境 | 温度20℃±5℃ | |
振动<0.002g，≤15Hz | ||
电源:110-220V，50/60Hz | ||
配置清单：
序号 | 名称 | 分项名称 | 规格及主要技术参数 |
1 | 机械本体 | 主机 | 影像测量系统，四轴CNC控制 |
2 | 机械结构 | 三轴花岗岩主体结构，物理性能稳定 | |
3 | 光栅尺 | 高精度光栅尺，分辨率0.5μm | |
4 | 导轨 | 高精密滚珠丝杠 | |
5 | X/Y/Z轴驱动 | 直流精密伺服电机驱动 | |
6 | 光学系统 | 摄像机 | 彩色工业数字摄像机 |
7 | 镜头 | 全自动动变倍镜头 | |
8 | 放大倍率 | 光学放大倍率:0.7~4.5X 影像放大倍率:28~180X 可特殊定制放大400倍 | |
9 | 表面光 | 五环八区LED冷光源，256级亮度可调 | |
10 | 轮廓光 | LED冷光源，256级亮度可调 | |

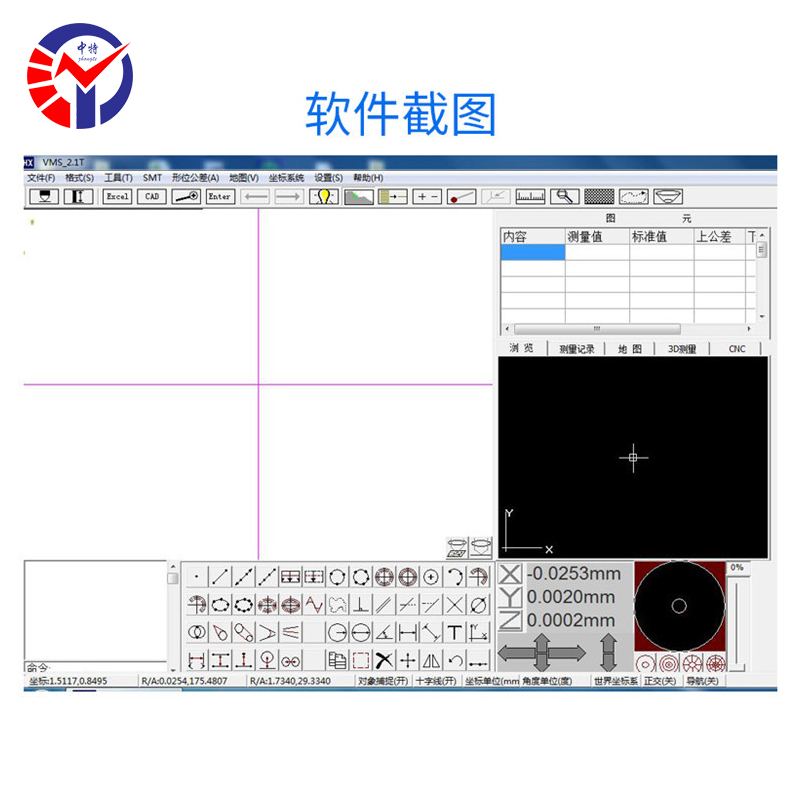

11 | 软件系统 | 软件 | 全自动筛网测量软件(广州鸿源) |
12 | 电控系统 | 智能一体化控制 | CNC版 |
13 | 操作方式 | 鼠标、摇杆 | |
14 | 附件 | 操作电脑 | 品牌工业电脑 |
15 | 出厂合格证 |
| |
16 | 软件优盘 | 软件备份优盘 | |
17 | 保修说明书 |
|
筛网检测功能
1、功能介绍:
筛网检测在测量前先编好测量程序，填好被测筛网相关参数资料，在筛网上选择四个不同位置，每个位置横向、纵向各取5-10个孔，保存测量程序。点击运行测量指令，设备会自动检测，并把测量结果自动按照预先设置路径和记录报表把结果显示出来，得到的结果可以在预先设置的报表里面进行管控。
金属丝编制网试验筛实时输出报表
实时输出报表 TZTEK PRECISION |
|
|
|
|
| |
网孔最大尺寸偏差 | 0.08 |
|
|
|
| |
网孔平均尺寸偏差 | 0.035555 |
|
|
|
| |
网孔平均尺寸偏差范围 | 0.0275~0.0476 |
|
|
|
| |
平均丝径 | 0.07964875 |
|
|
|
| |
平均丝径范围 | 0.0754~0.0838 |
|
|
| / | |
| 网孔序号 | 1 | 2 | 3 | 4 | 5 |
取样部位1
| 径向网孔偏差 | 0.0399 | 0.0320 | 0.0258 | 0.0321 | 0.0272 |
径向丝径 | 0.0774 | 0.0762 | 0.0773 | 0.0756 | 0.0767 | |
纬向网孔偏差 | 0.0381 | 0.0346 | 0.0422 | 0.0513 | 0.0535 | |
纬向丝径 | 0.0879 | 0.0806 | 0.0806 | 0.0854 | 0.0846 | |
取样部位2 | 径向网孔偏差 | 0.0426 | 0.0308 | 0.0278 | 0.0345 | 0.0296 |
径向丝径 | 0.0751 | 0.0762 | 0.0738 | 0.0745 | 0.0799 | |
纬向网孔偏差 | 0.0344 | 0.0511 | 0.0494 | 0.0355 | 0.0541 | |
纬向丝径 | 0.08 | 0.0805 | 0.0814 | 0.0804 | 0.0823 | |
取样部位3 | 径向网孔偏差 | 0.0447 | 0.0247 | 0.0321 | 0.0191 | 0.0303 |
径向丝径 | 0.0735 | 0.0734 | 0.0775 | 0.0783 | 0.0776 | |
纬向网孔偏差 | 0.0387 | 0.0437 | 0.0395 | 0.0402 | 0.0323 | |
纬向丝径 | 0.0853 | 0.081 | 0.0832 | 0.0823 | 0.082 | |
取样部位4 | 径向网孔偏差 | 0.0269 | 0.0139 | 0.034 | 0.0272 | 0.023 |
径向丝径 | 0.0756 | 0.0799 | 0.0774 | 0.0844 | 0.0739 | |
纬向网孔偏差 | 0.0395 | 0.0365 | 0.0358 | 0.0353 | 0.0762 | |
纬向丝径 | 0.0824 | 0.0824 | 0.0858 | 0.0826 | 0.0859 | |
金属穿孔板试验筛实时输出报表
实时输出报表 TZTEK PRECISION |
|
|
|
|
| |
网孔最大尺寸偏差 | 4.56 |
|
|
|
| |
网孔平均尺寸偏差 | 4.53349 |
|
|
|
| |
网孔平均尺寸偏差范围 | 4.5300~4.5353 |
|
|
|
| |
平均丝径 |
|
|
|
|
| |
平均丝径范围 |
|
|
|
|
| |
| 网孔序号 | 1 | 2 | 3 | 4 | 5 |
取样部位1 | 径向网孔偏差 | 4.5309 | 4.5362 | 4.5406 | 4.5269 | 4.5339 |
径向丝径 |
|
|
|
|
| |
纬向网孔偏差 | 4.5309 | 4.5598 | 4.5243 | 4.5246 | 4.5371 | |
纬向丝径 |
|
|
|
|
| |
取样部位2 | 径向网孔偏差 | 4.5242 | 4.5566 | 4.5273 | 4.5351 | 4.5316 |
径向丝径 |
|
|
|
|
| |
纬向网孔偏差 | 4.5242 | 4.518 | 4.5469 | 4.5356 | 4.5251 | |
纬向丝径 |
|
|
|
|
| |
六、验收规范:
1.检定项目:
A、外观及各部分的相互作用。
B、计算机、及软件功能。
C、示值误差(E1)。
2.验收交接:
A、检定记录以国家计量标准要求为准，配置清单以合同为准，双方交接、验收。
B、验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题可签署备忘录，以便服务、解决。
3.环境要求确认:依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试。
请按照合同及安装说明书技术要求准备好安装环境，如下表:
序号 | 项目 | 技术要求 | 是否满足 |
1 | 正常工作温度 | 20±5℃ |
|
2 | 检定温度 | 20±5℃ |
|
3 | 温度梯度 | 0.5℃/h 2℃/24h 0.5℃/h |
|
4 | 湿度 | 相对湿度45%-70% 气源湿度<15% |
|
5 | 振动 | 振动频率≤10HZ时,振幅≤1UM 10HZ<振动频率≤30HZ 时,振幅≤0.5UM 振动频率>30HZ 时,振幅≤3UM |
|
6 | 清洁度 | 洁净、最好无尘 |
|
7 | 电源 | AC220V，50HZ，1KVA |
|
8 | 安装环境配套要求 | 具备独立可靠的接地系统，接地电阻小于4Q |
|
