产品介绍：

影像测量仪是建立在CCD数位影像的基础上，依托计算机屏幕测量技术和空间几何运算软件，实现高效测量的检测设备。

适用于手机配件、家电制品、机械配件、精密夹具、塑胶、五金、电脑周边行业、精密冲压件等的测量。

影像测量仪根据结构设计、配置和软件功能的不同，可大致分为手动型、自动型、龙门式等系列产品，并可以搭配光学测头，配以三维测量软件，实现工件的三维测量。

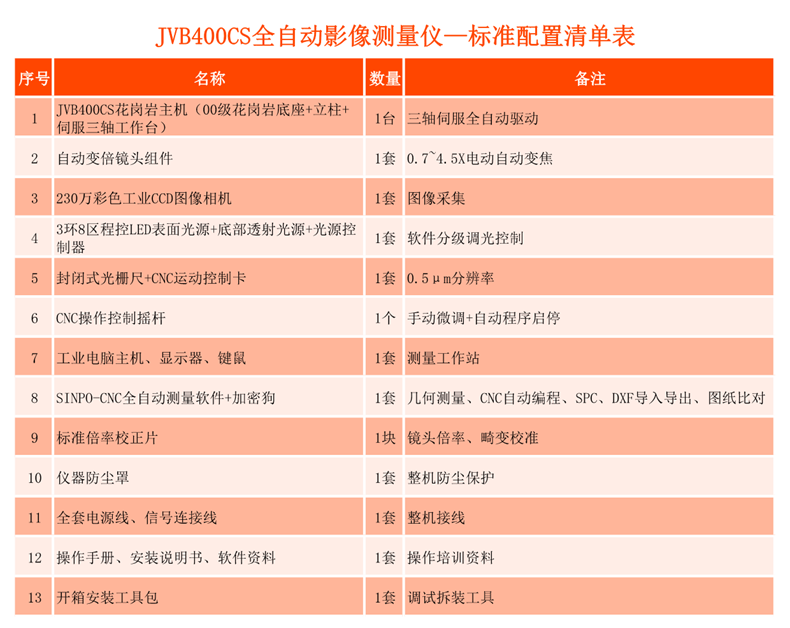

   新天JVB400CS全自动影像测量仪采用了CNC控制系统，实现了全数字化控制，可以完全通过摇杆和鼠标来完成所有的测量工作，使得测量更加的轻松自如。

产品特点：

1．外观设计引入工业设计美学仿形设计， 一体式设计，方便安调；

2．反固定式导轨工作台移动专用结构；

3．自主研发连续变倍物镜，可以快速改变图像的放大分辨率，适用不同工件测量；

4．集成电路模块化设计，方便升级维修；

5．软件操作简单，功能强大，稳定可靠，方便对接各类数据管理系统；

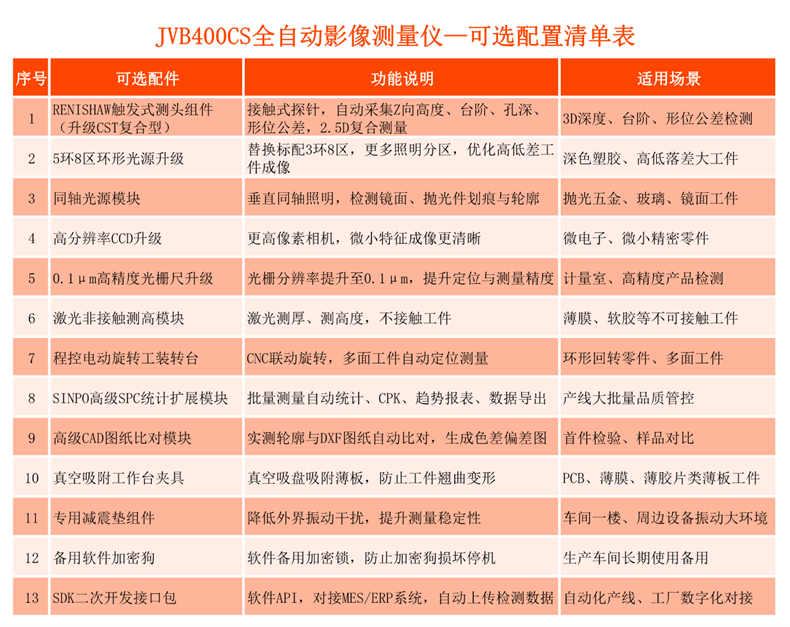

6．可选配接触测头或激光测头，能自动实现空间坐标点位的测量，方便测出各种零件的三维轮廓尺寸、形状及位置精度。

​

测量软件：

JVB400CS全自动影像仪配有功能强大的图像处理二维测量软件，能完成各种复杂的测量工作，利用软件可以实现坐标点或图像采集并将其处理形成直线、圆、圆弧等元素，进一步可以求取各元素的位置、角度和形状误差以及各元素的距离、交点等相关要素。测量结果可与CAD软件进行通讯，为计算机辅助设计提供准确的测绘图形。

主菜单栏：存放软件的主要功能和不常用功能。

图像区：显示图像并进行元素测量操作的区域。

图形区：测量结果在该区域以几何方式显示，可支持2D和3D图形显示，也称为“CAD区”，另外和图形区并列的有：地图窗口、扫描窗口、报表窗口、匹配和快速运动等。

图形区工具栏：对图形区进行标注、观察等操作的工具栏。

坐标显示区：显示XYZ三轴光栅尺坐标数据。

运动控制面板：控制机台XYZ三轴运动。

光源调节面板：调节轮廓底光，表面光，同轴光的亮度及开启激光指示器。

对比检视工具栏：对图像区轮廓特征进行对比观察测量。

用户程序工具栏：用户程序的运行、停止、设置等操作都在此工具栏进行。

元素列表区：显示测量提取的几何元素，如“点”、“线”、“圆”等，也称为“元素显示区”。
结果显示区：以具体数据的形式显示每个选中元素的测量结果如“尺寸”、“公差”等信息。
命令显示区：显示元素和坐标系的构成，方便用户查看。

测量元素工具栏：选择待测元素的类型，如点、线、圆、弧等。

测量方式工具栏：选择待测元素的测量方式，如整体寻边、分段寻边等方式。

构造工具栏：用已测元素构造复合元素。

坐标工具栏：建立和保存用户自定义的新坐标系。

导出工具栏：以Excel、word、CAD、TXT和服务器等方式导出结果数据。

图像区下拉菜单：进行图像区一些简单快捷的操作。

状态栏：显示程序当前应用参数与程序状态信息。
