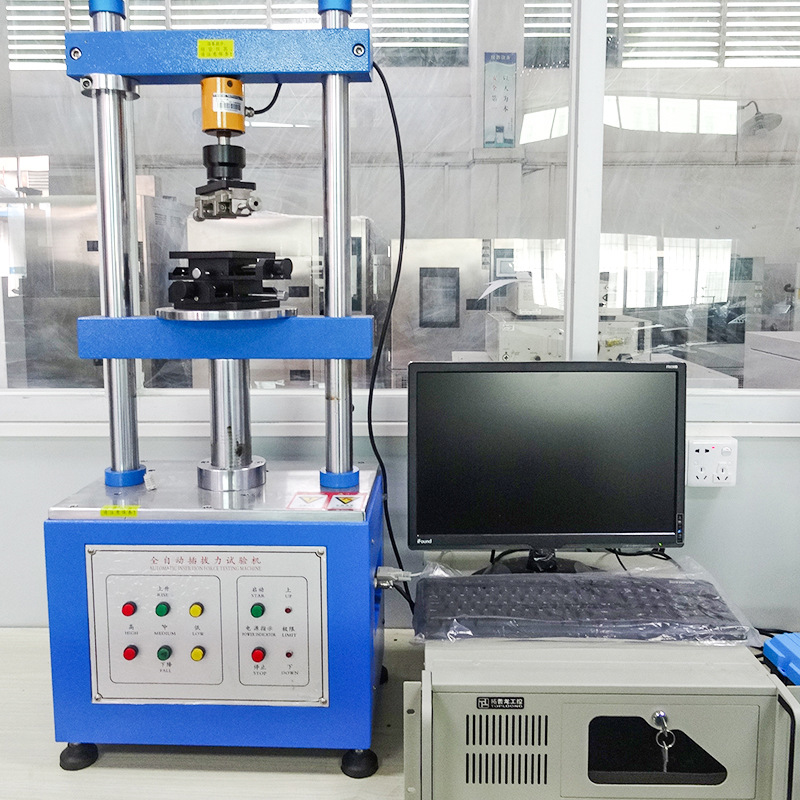

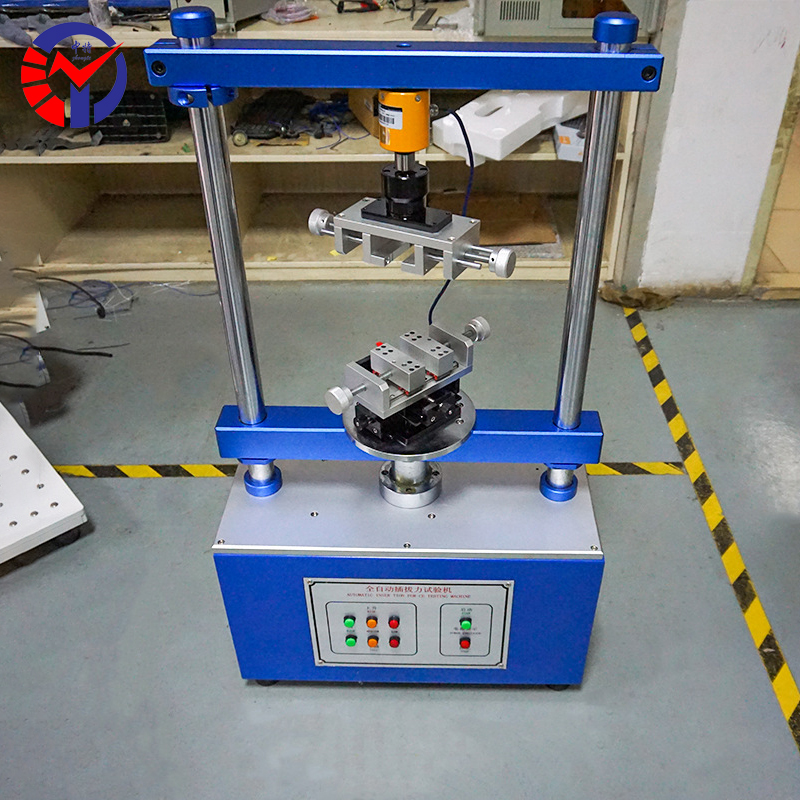

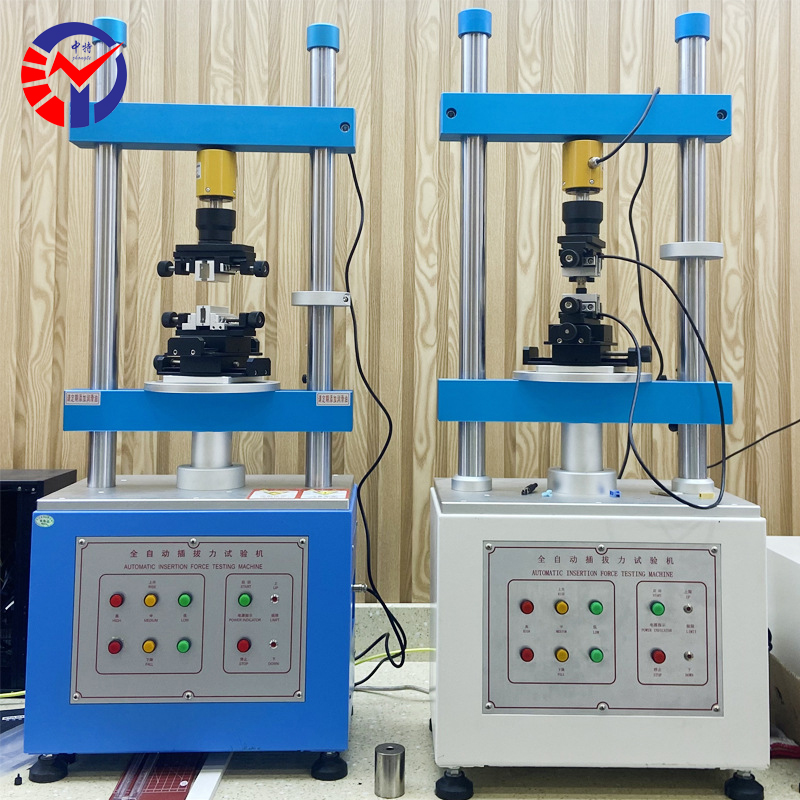

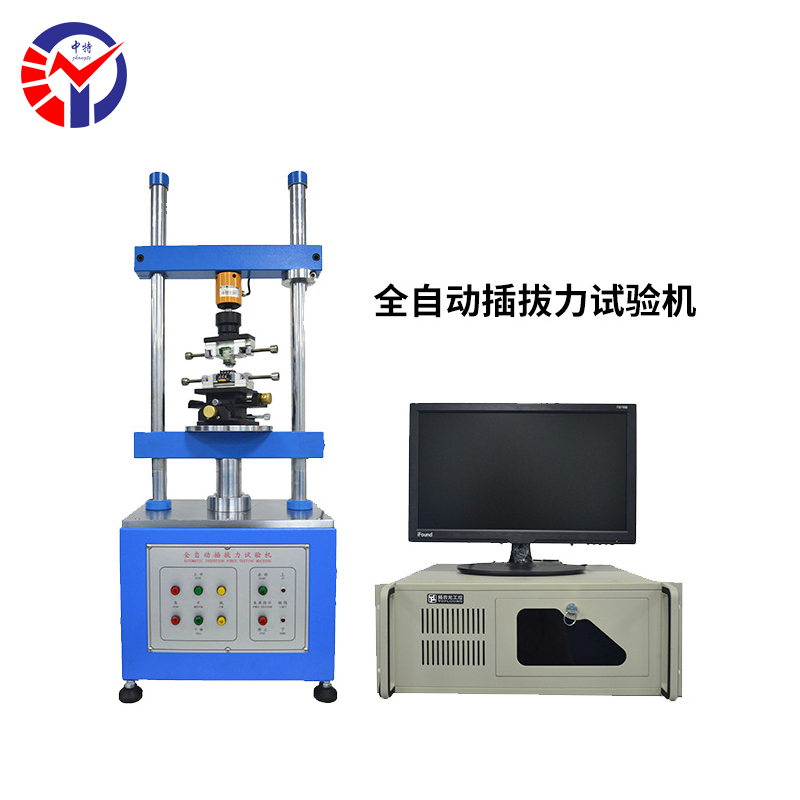

『用途』：

1220S插拔力试验机适用于各种连接器等产品之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，破坏力试验、恒定拉压力试验；利用Windows，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）。

同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

『主要技术参数』：

『设备组成』：

『电脑配置清单』：

设备特点：

● 1220Pro试验设备有的超大屏幕的17寸液晶显示器，从中可以直观的看见测试[荷重-位移]的曲线变化。

● 标准配置的CANNON彩色打印机可以列印所有的试验资料和测试曲线。

● 简单的操作可以达到1mm，0.1mm，0.01mm的精确移动。

● 测试条件皆可由电脑设定，并可储存。由下拉式选单勾选设定、或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

● 荷重元超负载之双重保护功能（主机线位保护及软件设置保护）。

● 荷重单位显示N、lb、gf、kgf可自由切换。

● 测试资料储存于硬碟（每一笔资料皆可储存，不限次数）。

● 曲线图报表，文字报表可由客户指定抬头及LOGO。

● 检验报表抬头内容可随时修改（中英文皆可）。

● 可输入最大测试行程及荷重，电脑自动控制及测试；

● 可设定荷重、当荷重值到达时，机器可作暂停或回转；

● 可设定行程、当行程值到达时，机器可作暂停或回转；

● 可直接测试并绘制每个行程点（0.01mm）与荷重之图形；

● 每一量测图形皆可由十字游标追踪轨迹，判别对应之荷重及行程值，最小解析0.01mm；

● 检验报表可传档至Word、Excel、PDF做编辑或透过网路直接输出；

● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-阻抗

操作软件界面图：

测试曲线界面图：

结果文字报表：

​​​
