产品核心用途
1、高精度尺寸测量
-自动测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸，精度可达微米级（μm）。
2、复杂形位公差评价
-自动计算并评价关键形位公差，包括：
-位置公差：位置度、同心度、对称度；
-形状公差：直线度、平面度、圆度、圆柱度；
-轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
3、自动化批量检测
-通过编程实现一键式全自动测量，支持多工件阵列批量检测，大幅提升产线质检效率，适用于大规模生产场景。
4、CAD数模比对与逆向工程
-将实际工件与设计CAD模型进行比对，生成偏差色谱图，快速定位加工误差；支持扫描轮廓数据用于逆向建模。
5、SPC统计分析
-自动生成测量报告（如X-R控制图、CPK分析图），实现生产过程质量监控与趋势分析，助力精益生产。
6、非接触式测量
-光学测量无需接触工件，避免对薄软、易变形、微小工件（如橡胶、PCB、塑料件）造成损伤或测量误差。
典型测量对象（按行业分类）
行业领域 | 典型测量对象 | 具体检测内容 |
精密电子/半导体 | 连接器、IC引线框架、PCB板、FPC柔性电路板 | 引脚共面度、焊盘尺寸、孔位间距、线宽 |
汽车零部件 | 发动机零件、齿轮、活塞、涡轮叶片、刹车盘 | 齿形参数、轮廓度、平面度、同心度 |
模具制造 | 电极（铜公）、模仁、镶件、冲压模具 | 复杂轮廓、R角尺寸、深度、磨损检测 |
医疗器械 | 手术器械、植入物、精密齿科零件 | 微型尺寸、角度精度、表面缺陷 |
航空航天 | 涡轮叶片、复合材料结构件、蜂窝零件 | 叶型轮廓、曲面偏差、孔位精度 |
五金塑胶 | 齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
技术参数：

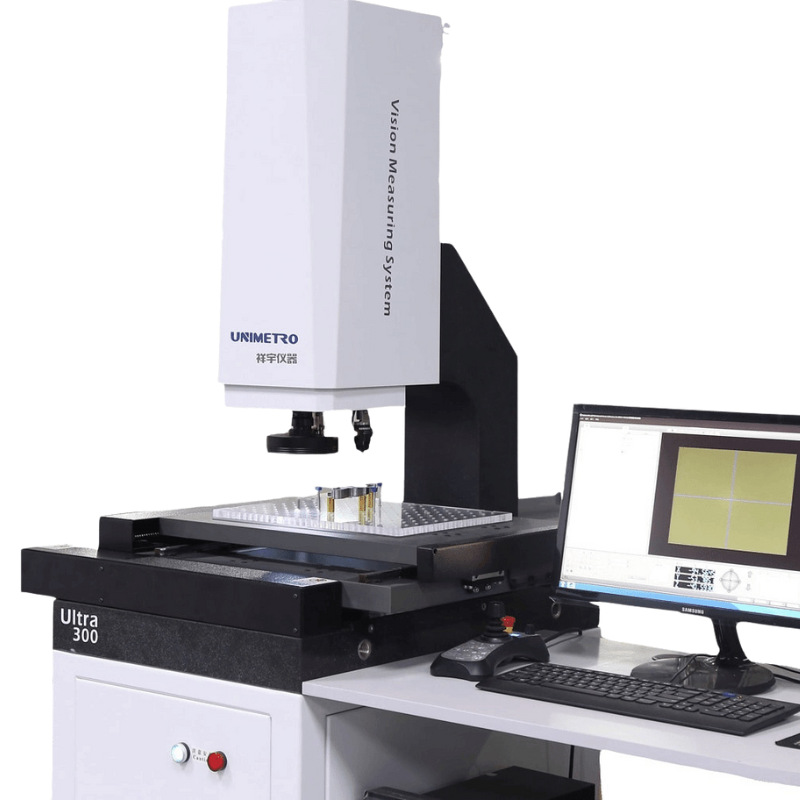

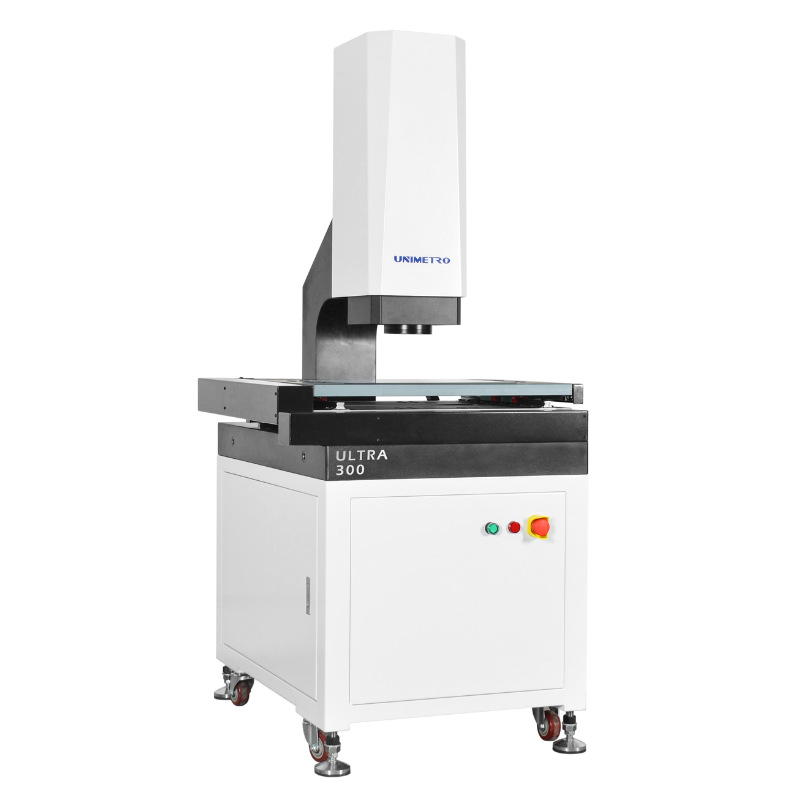

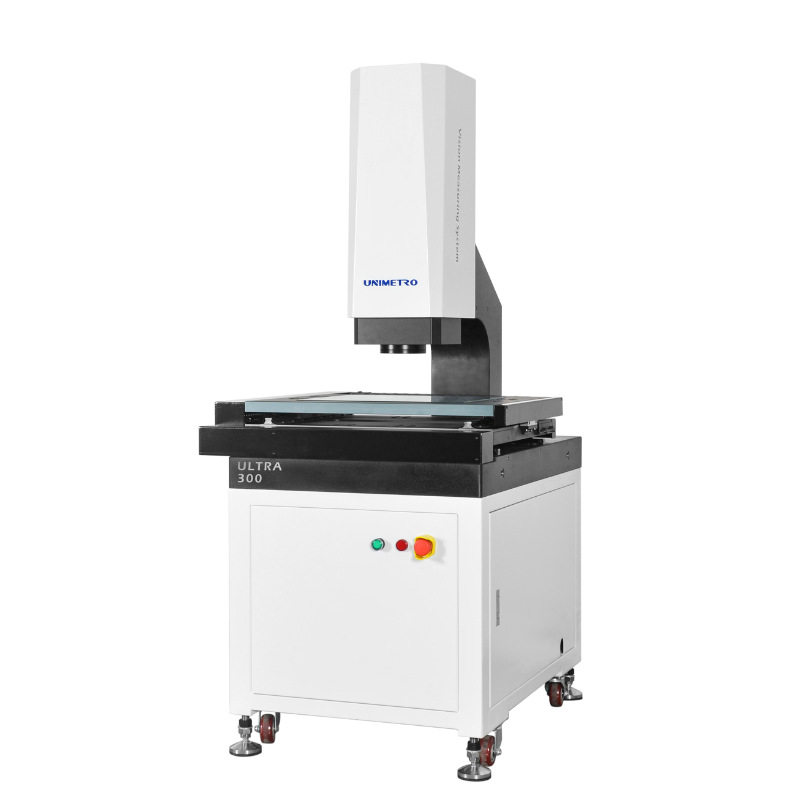

型号 | ULTRA-300 |
外观尺寸（mm） | 1600*780*1700 |
测量范围（mm） | 300*20*200 |
重复精度（μm） | 2.5 |
测量精度（μm） | 2.5+L/200 |
仪器重量（kg） | 320 |
CCD | 200万像素高清GIGA数字相机 |
物镜 | 全自动变倍物镜1-10X |
总放大倍率 | 18-195X |
物方视场 | 8.1-1.3mm |
工作距离 | 82mm |
光栅尺解析度 | 0.1μm |
驱动系统 | CNC控制，交流全闭环 伺服马达驱动；摇杆控制，鼠标/键盘控制 |
照明光源 | 可程控LED八分区环形表面光，LED底部平行光（可选配：40分区环形光，同轴光，可升降彩色光源） |
