产品介绍：

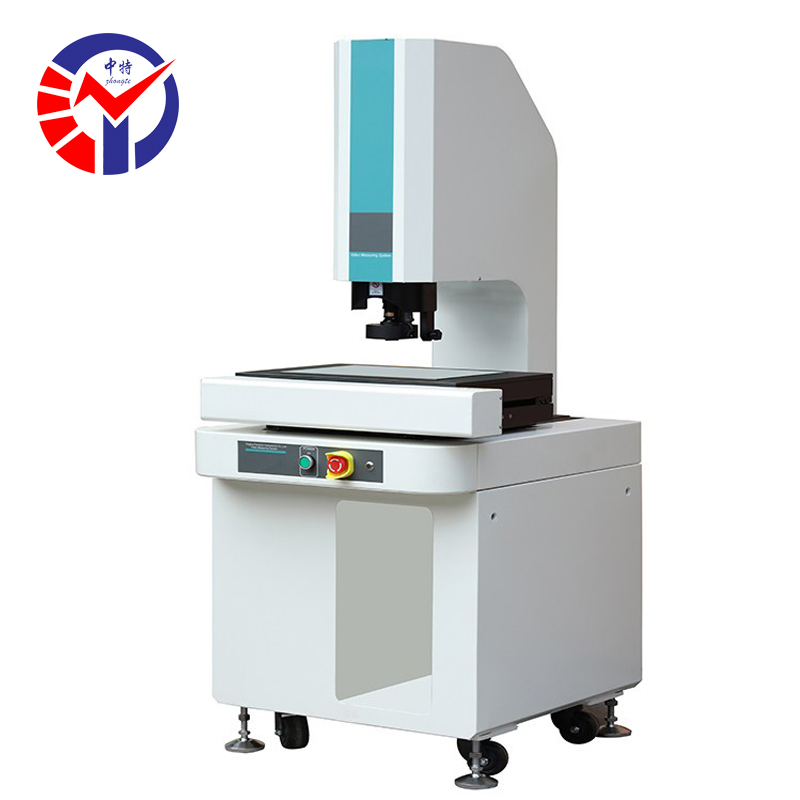

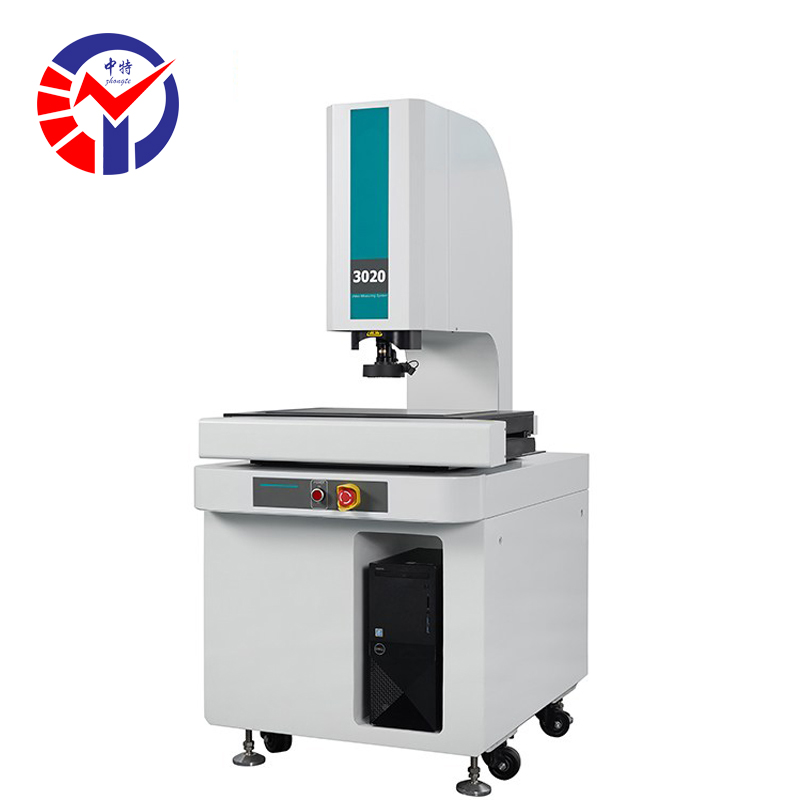

全自动影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行准确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

全自动影像测量仪适用于大尺寸产品检测，如液晶模组、钣金件、PCB、塑胶件等。该产品理念和硬件配置，可实现各种复杂、精密零件轮廓、尺寸、角度的准确测量，可以提高客户的测量效率。

影像仪特点：

1.工作台和机身采用天然花岗石，无应力变形.

2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺套固定方式,完全无螺套的热变形和松脱因素影响,使仪器精度更持久稳定.

3.导轨直线装调精度水平达同行业水平，使精度大程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.

4. XYZ三轴伺服马达驱动，软件程序自动控制.

5.自动对焦与寻边，可编程自动测量

1. 移动桥式精密花岗岩架构，高精度，高稳定性

2. 高精度0.1um分辨率光栅系统

3. 四轴CC控制系统，全自动测量

4. 全闭环伺服运动控制系统，速度快、精度高

5. 摇杆/鼠标操作，简单易用

6. 程控5环8区LED冷光源，平行轮廓光源，同轴光源

7. 根据客户工件的具体情况，提供不同的照明组合

8. 全自动高精度变倍镜头

9. 可聚焦测高，可加装接触式测头和激光测头模组

10. 可以按照客户需求提供定制化设计

基本参数：

产品用途：

适用于以二维测量为目的的一切应用领域，机械、电子、仪表、五金、塑胶、橡胶低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆刀具、轴承、筛网试验筛、水泥筛、网板(钢网、SMT模板)等。等行业广泛使用

软件介绍：

元素测量：测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。

元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。

元素预置：点、线、圆、弧。

图形处理：座标平移，工件摆正。任意轴摆正，座标系重置。

图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。

设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。

设置影像的灰度，饱和度，对比度，影像保存为BMP格式。

多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。

测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。测量数据可发送到WORD，Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。多种语言界面切换。

技术服务及技术培训，可以提供以下方式：

（1）技术方案：有专业的售后网络服务工程师为您提供技术解决方案。

（2）售后服务：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，设备如出现故障,需要上门解决时.我方承诺4 小时内给予答复及远程协助解决，48小时内派技术人员赴现场解决问题，7X24小时提供售后服务支持。

（4）设备到后由购方现场使用培训，设备到达现场以后，需方派使用人员现场培训。包括设备的使用故障解决及日常维护。

(5)维修保养：设备免费保修十二个月,在质保期限内因我方原因造成的机器故障，负责免费维修、免费更换零配件。

（6）保修期外服务：我公司承诺对影像测量仪实行维修服务，维修只收成本费。设备质保期满后，能提供及时、优质、价格优惠地技术服务和备品供应。

​​
