产品核心用途
1、高精度尺寸测量
-自动测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸，精度可达微米级（μm）。
2、复杂形位公差评价
-自动计算并评价关键形位公差，包括：
-位置公差：位置度、同心度、对称度；
-形状公差：直线度、平面度、圆度、圆柱度；
-轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
3、自动化批量检测
-通过编程实现一键式全自动测量，支持多工件阵列批量检测，大幅提升产线质检效率，适用于大规模生产场景。
4、CAD数模比对与逆向工程
-将实际工件与设计CAD模型进行比对，生成偏差色谱图，快速定位加工误差；支持扫描轮廓数据用于逆向建模。
5、SPC统计分析
-自动生成测量报告（如X-R控制图、CPK分析图），实现生产过程质量监控与趋势分析，助力精益生产。
6、非接触式测量
-光学测量无需接触工件，避免对薄软、易变形、微小工件（如橡胶、PCB、塑料件）造成损伤或测量误差。
典型测量对象（按行业分类）
行业领域 | 典型测量对象 | 具体检测内容 |
精密电子/半导体 | 连接器、IC引线框架、PCB板、FPC柔性电路板 | 引脚共面度、焊盘尺寸、孔位间距、线宽 |
汽车零部件 | 发动机零件、齿轮、活塞、涡轮叶片、刹车盘 | 齿形参数、轮廓度、平面度、同心度 |
模具制造 | 电极（铜公）、模仁、镶件、冲压模具 | 复杂轮廓、R角尺寸、深度、磨损检测 |
医疗器械 | 手术器械、植入物、精密齿科零件 | 微型尺寸、角度精度、表面缺陷 |
航空航天 | 涡轮叶片、复合材料结构件、蜂窝零件 | 叶型轮廓、曲面偏差、孔位精度 |
五金塑胶 | 齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
技术参数：

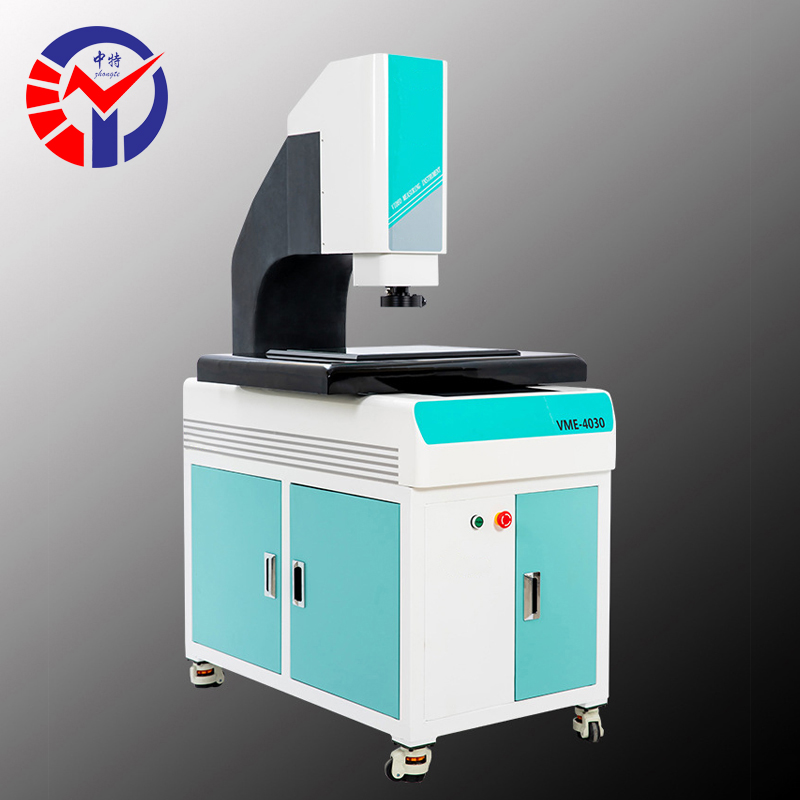

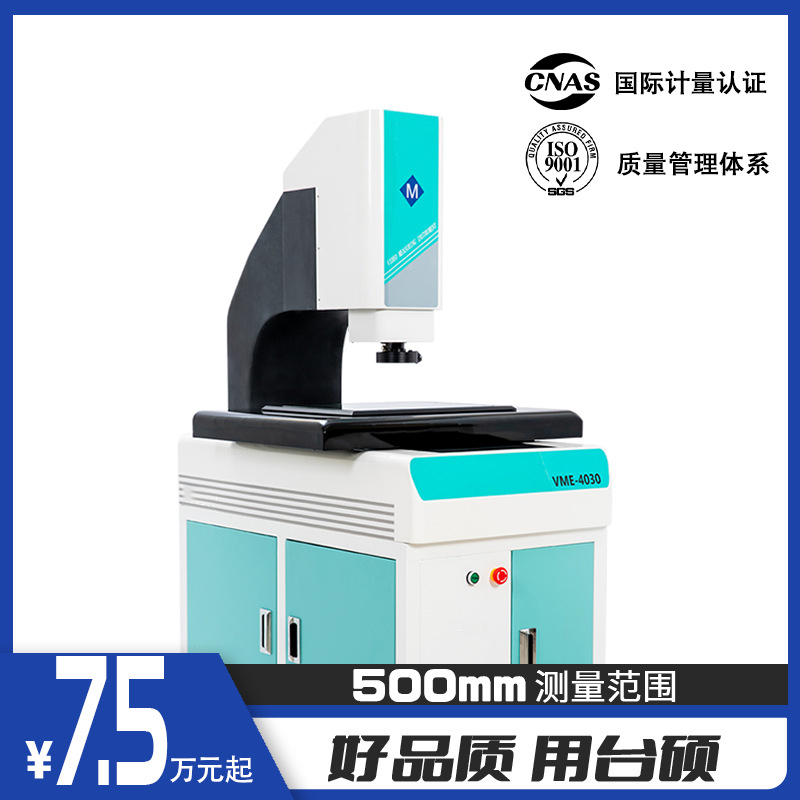

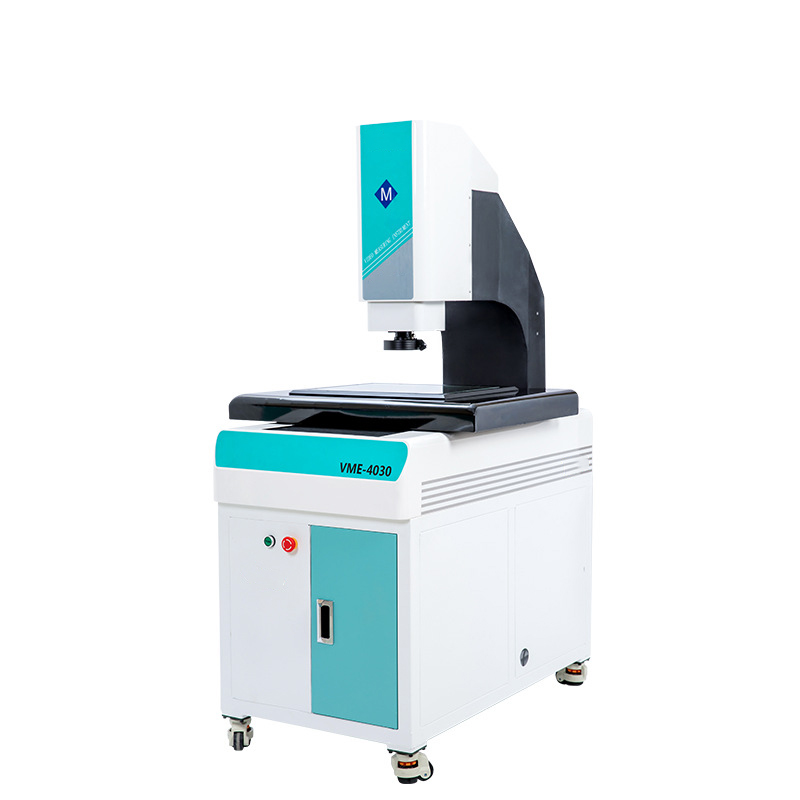

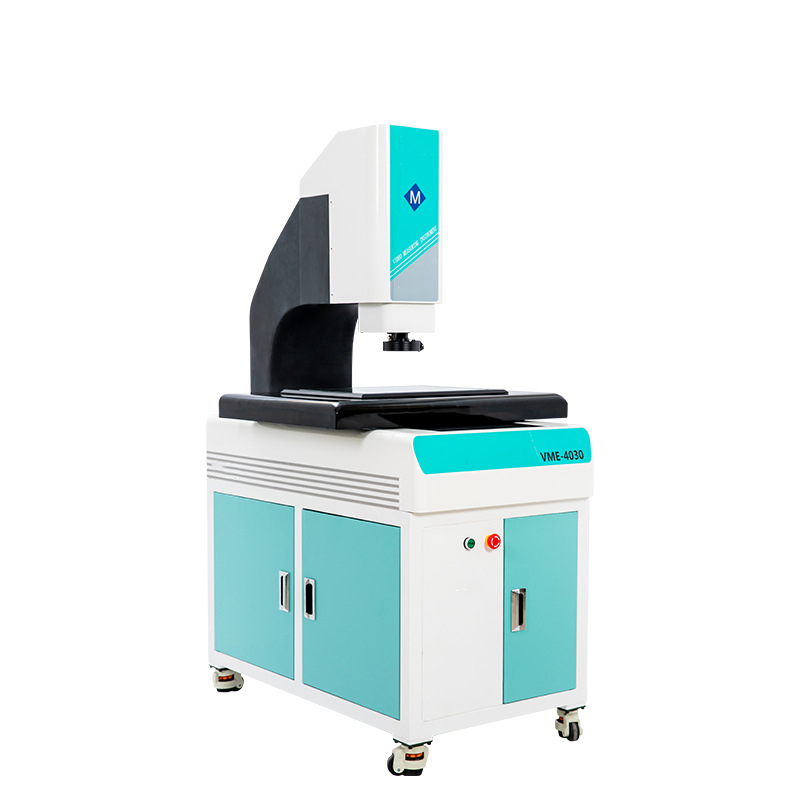

型号 | VME-4030 | |
量程X轴*Y轴（mm） | 400*300 | |
Z轴升降范围（mm） | 200 | |
承重（kg） | ≤25 | |
外形尺寸（mm） | 1050*785*1645 | |
XY轴线性精度 | E=（2.5+L/200） | |
光栅尺 | 0.5μm工业级精密光栅尺 | |
图像传感器 | 工业数字摄影机 | |
光学镜头 | 高清光学镜头，光学放大倍率0.7X-4.5X连续变倍 | |
放大倍率 | 影像放大倍率约30-185X | |
光源 | 落射光 | 五环八区LED冷光源，亮度程控微调 |
轮廓光 | 圆形LED冷光源，亮度程控微调 | |
测量软件 | Taiso定制版专业测量软件 | |
工作环境 | 温度 | 20±3℃ |
湿度 | 35%-80% | |
振动 | ＜0.002g,低于15HZ | |
电源 | AC 220±5V 50HZ | |
重量（kg） | 350 | |
