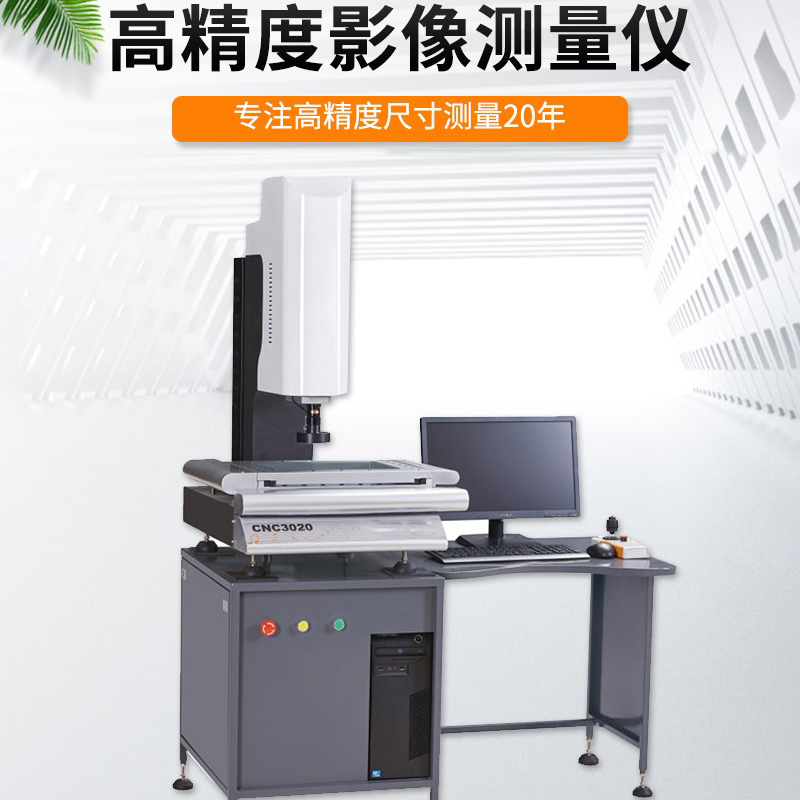

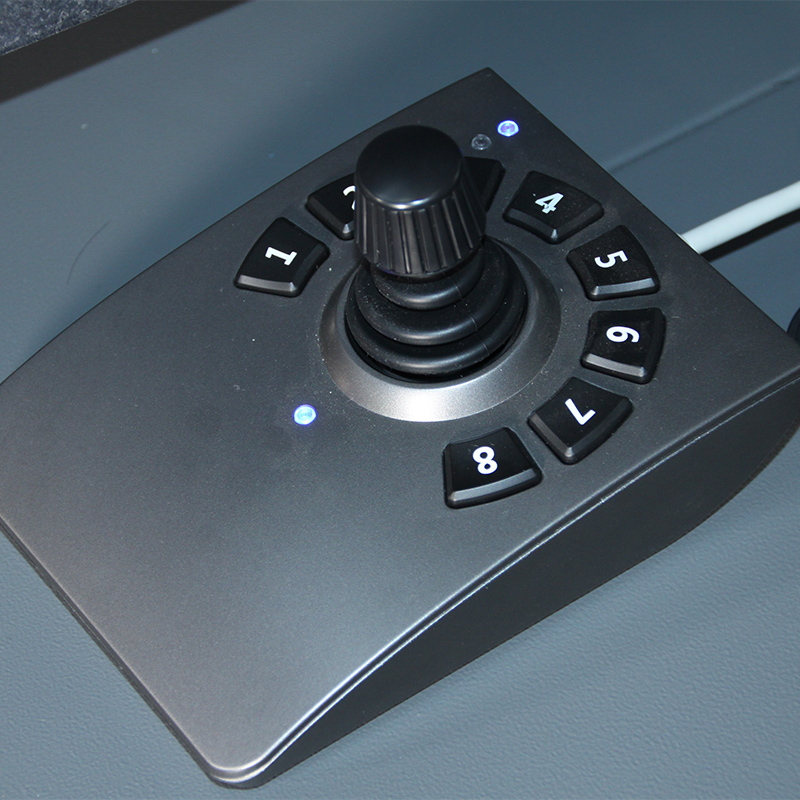

CNC-3020H高精度影像测量仪
产品核心用途
1、高精度尺寸测量
-自动测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸，精度可达微米级（μm）。
2、复杂形位公差评价
-自动计算并评价关键形位公差，包括：
-位置公差：位置度、同心度、对称度；
-形状公差：直线度、平面度、圆度、圆柱度；
-轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
3、自动化批量检测
-通过编程实现一键式全自动测量，支持多工件阵列批量检测，大幅提升产线质检效率，适用于大规模生产场景。
4、CAD数模比对与逆向工程
-将实际工件与设计CAD模型进行比对，生成偏差色谱图，快速定位加工误差；支持扫描轮廓数据用于逆向建模。
5、SPC统计分析
-自动生成测量报告（如X-R控制图、CPK分析图），实现生产过程质量监控与趋势分析，助力精益生产。
6、非接触式测量
-光学测量无需接触工件，避免对薄软、易变形、微小工件（如橡胶、PCB、塑料件）造成损伤或测量误差。
典型测量对象（按行业分类）
行业领域 | 典型测量对象 | 具体检测内容 |
精密电子/半导体 | 连接器、IC引线框架、PCB板、FPC柔性电路板 | 引脚共面度、焊盘尺寸、孔位间距、线宽 |
汽车零部件 | 发动机零件、齿轮、活塞、涡轮叶片、刹车盘 | 齿形参数、轮廓度、平面度、同心度 |
模具制造 | 电极（铜公）、模仁、镶件、冲压模具 | 复杂轮廓、R角尺寸、深度、磨损检测 |
医疗器械 | 手术器械、植入物、精密齿科零件 | 微型尺寸、角度精度、表面缺陷 |
航空航天 | 涡轮叶片、复合材料结构件、蜂窝零件 | 叶型轮廓、曲面偏差、孔位精度 |
五金塑胶 | 齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
技术参数：
型号 | CNC-3020 |
玻璃台尺寸（mm） | 335*235 |
运动行程（mm） | 300*200*200 |
重量（kg） | 260 |
外形尺寸（mm） | 650*810*1000 |
摄像机 | 彩色高分辨率CCD摄像 |
变焦物镜 | 0.7-4.5X 手动变倍或自动变倍 |
视频放大倍率 | 18-120X，36-240X |
物方视场 | 14-2.2mm |
工作距离 | 75mm |
光棚尺分辨率 | SHINREIN定制 |
显示分辩率 | 0.0001mm正常显示4位,如有需要可自行设置。 |
Z轴升降行程 | 200mm |
线性精度(um) | X、Y座标测量示值误差<(3+L/200)um |
重复精度 | 2μm L为产品被测长度(单位:mm) |

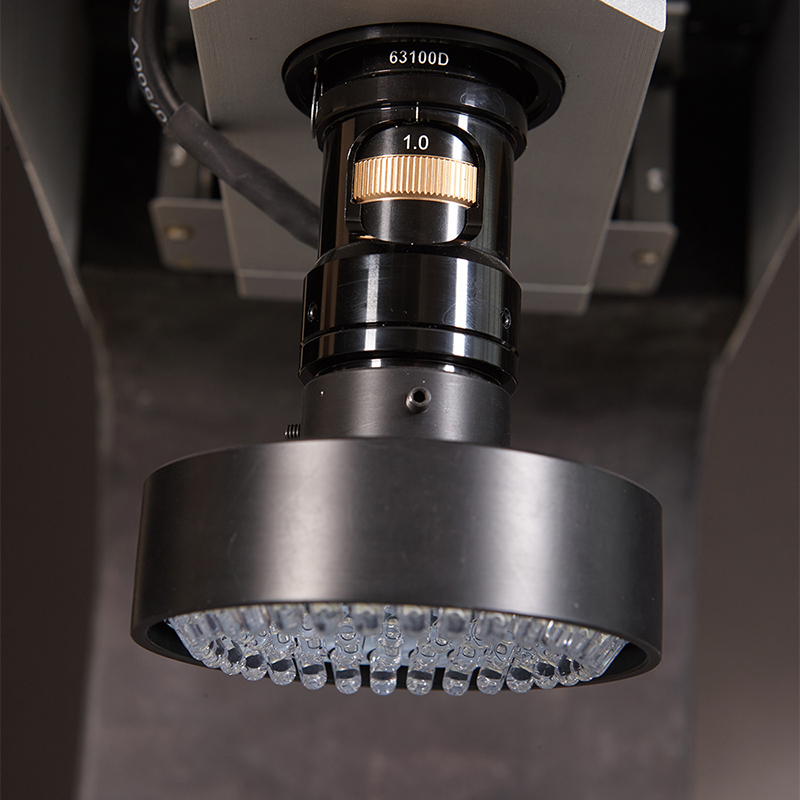

照明 | 表面光源与透射光源均用LED,亮度可调 |
电源 | 220V 50HZ 30W |
2D功能介绍:
1. 元素测量:测量点、线、圈、孤、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
2. 元素拘构造:中心点构造、交点构造、中点构造、线构造、图构造、角度构造。元素预置:点、线、圆、孤。
3. 图形处理:座标平移，工件摆正。任意轴摆正，座标系重置。
4. 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
5. 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
6. 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
7. 多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
8. 影像支持S端子输入;影像大小640*480mm
9. 测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。
10. 测量数据可发送到WORD, Excel中，
11. 行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。
12. 多种语言界面切换。
3D自动系列一一功能介绍:
1:具有2D光学测量仪器的全部功能!
2:此仪器可以采用光学测高，平面度，沉角!

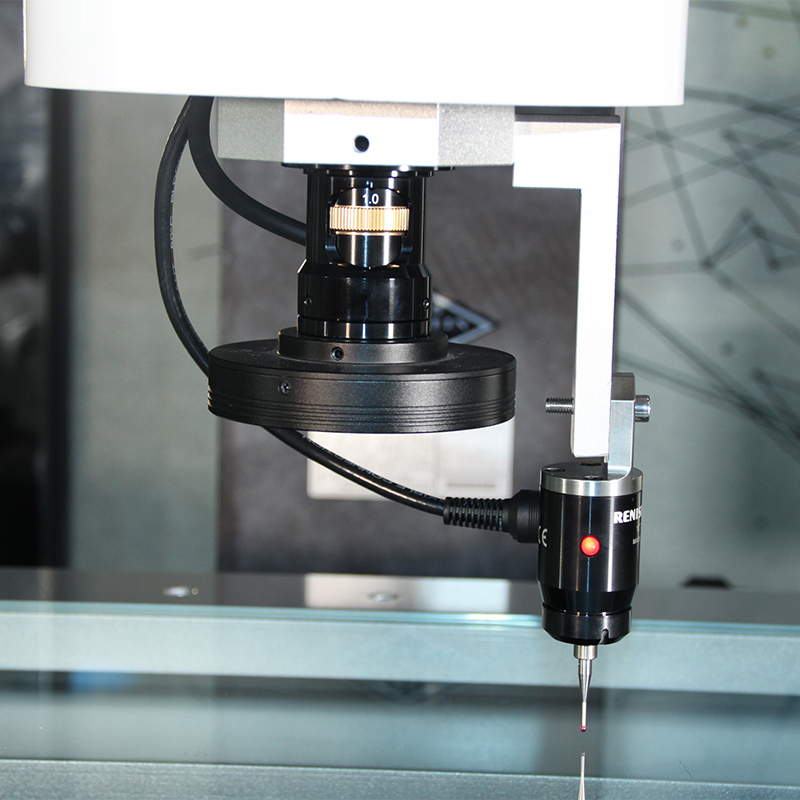

3:结合MCP测针，可完成多项三坐标测量仪功能!
4:快速边缘追综系统，快速完成平面抄数的工作!
5:与CAD强强结合，使更多的功能通过此平台加以实现!
6:大面积平面图形的扫描功能，能快速完成JPG图片方式及地图功能!7:自动保存测量路径，完成自动测量工作!
8:重复定位精度优越，响应速度犹佳!
9:自动测量相对于同一夹具，重复编程使用，大大降低测量人员的劳动强度!
