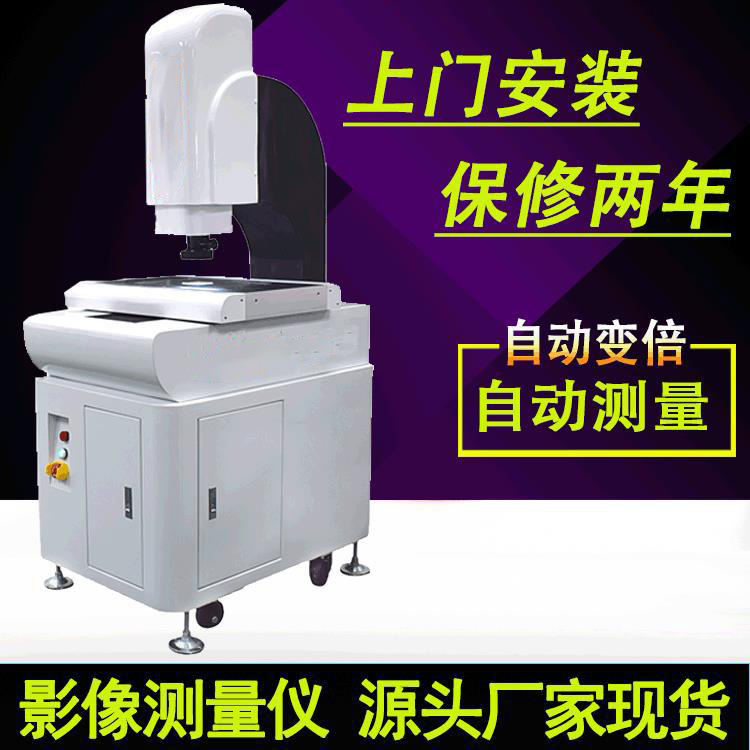

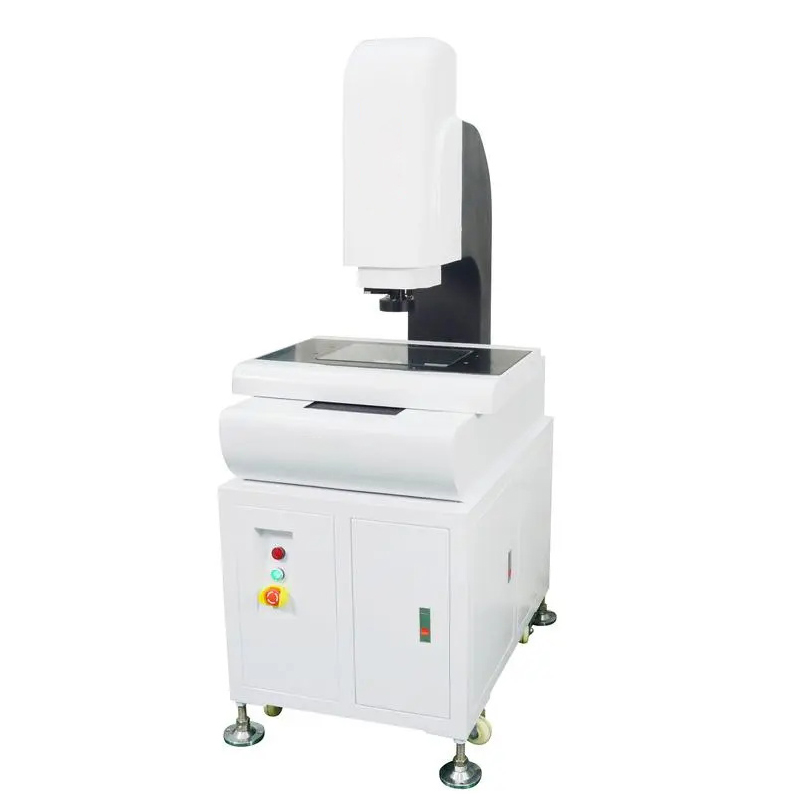

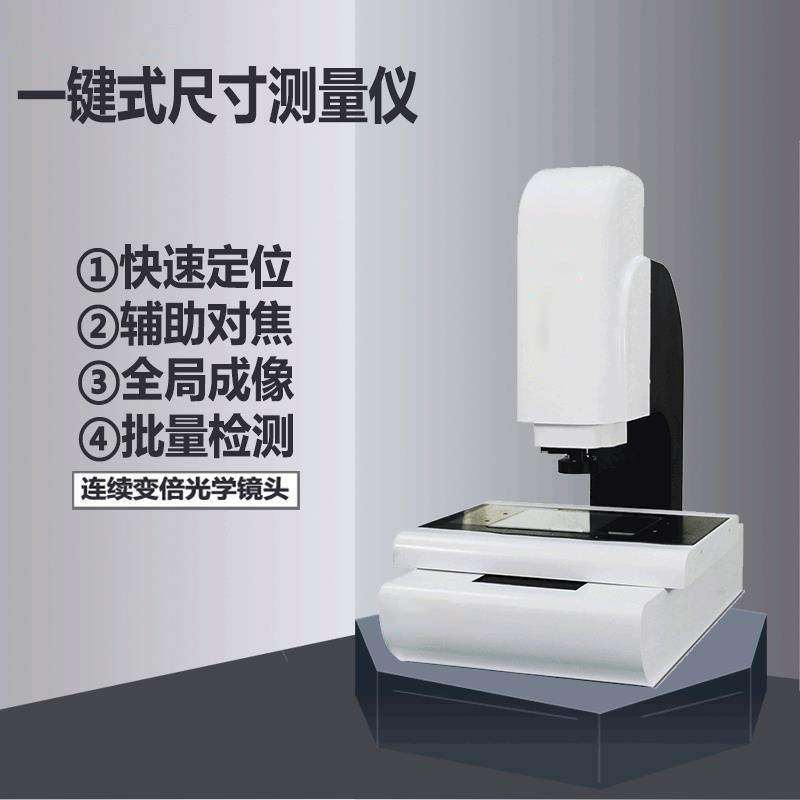

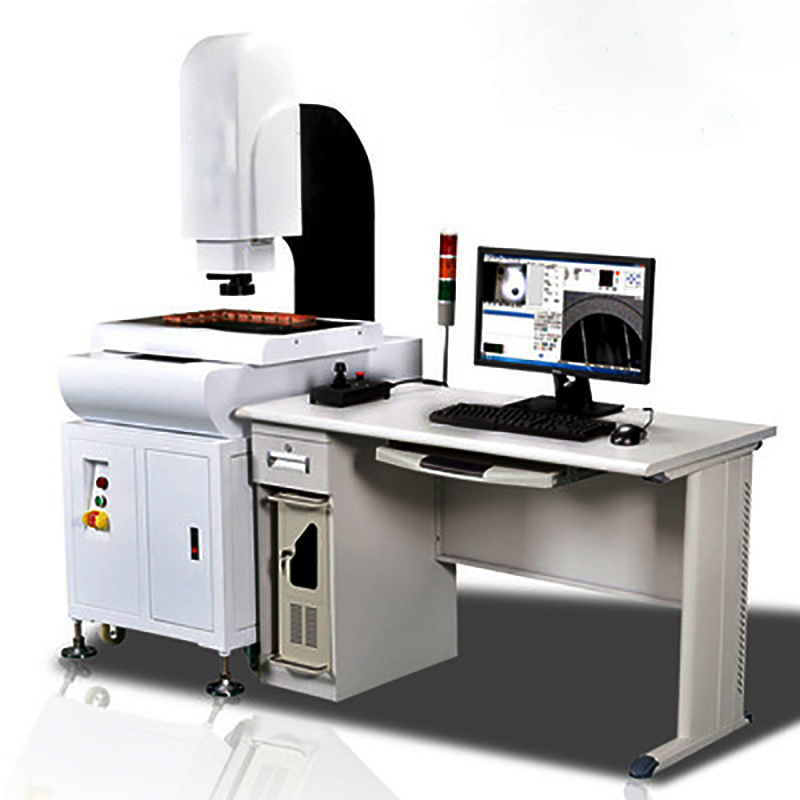

产品特点：
1. 高精度高强度机台：00及大理石底座/立柱/工作台，精度高，稳定性好
2. 高清CCD相机，高品质的测量画面
3. 辅助对焦测量，光学测高测评面度，可加装英RENISHAW 接触式探针
4. 表面光源，LED轮廓光源，同轴光源，可选配程控三环八区光源
5. 激光指示器指示测量位置，快速定位，方便测量
产品性能：
1. XYZ轴精密线性导轨
2. 分辨力：0.5μm
3. 双重闭环控制系统
4. 三轴高新伺服电机
5. 大工件测量
技术参数：
型号 | CNC-2515H | CNC-3020H | CNC-4030H | CNC-5040H | |
工 作 台 | X/Y轴行程（mm） | 250*150 | 300*200 | 400*300 | 500*400 |
金属台尺寸（mm） | 450*320 | 450*350 | 550*450 | 700*600 | |
玻璃台尺寸（mm） | 300*200 | 330*230 | 430*330 | 543*430 | |
传动形式 | 进口X/Y/Z轴精密线性导轨和进口研磨级滚珠螺杆 | ||||
Z轴行程 | 有效空间 | 245mm | |||
调焦行程 | 200mm | ||||
工作距离 | 95mm | ||||
测量伺服驱动测系统 | 光学尺分辨率：X/Y/Z轴0.0005mm（0.5μm） | ||||
测量精度：≤3UM+L/200 重复精度：≤3UM | |||||
X/Y/Z三轴高性能伺服电机，双重闭环控制系统 | |||||
摄像机：美国TEO彩色1/2”CCD摄像机放大倍率20-190X | |||||
光学系统 | 程控八区光源，表面光源与透射光源均为LES冷光源，寿命长、软件自动调节！ | ||||
外形尺寸（mm） | 650*850*1650 | 700*850*1650 | 800*900*1650 | 900*1050*1650 | |
仪器重量（kg） | 250 | 330 | 500 | 720 | |
影像系统 | 镜头 | 高清自动变倍镜头 | 连续放大倍率 | 0.7-4.5X | |
可选配 | 0.5X物镜时 | 总放大赔率 | 15-115X | ||
可选配 | 20X物镜时 | 总放大赔率 | 60-460X | ||
物方视场 | 11.5-1.5mm | ||||
产品核心用途
1、高精度尺寸测量
-自动测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸，精度可达微米级（μm）。
2、复杂形位公差评价
-自动计算并评价关键形位公差，包括：
-位置公差：位置度、同心度、对称度；
-形状公差：直线度、平面度、圆度、圆柱度；
-轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
3、自动化批量检测
-通过编程实现一键式全自动测量，支持多工件阵列批量检测，大幅提升产线质检效率，适用于大规模生产场景。
4、CAD数模比对与逆向工程
-将实际工件与设计CAD模型进行比对，生成偏差色谱图，快速定位加工误差；支持扫描轮廓数据用于逆向建模。
5、SPC统计分析
-自动生成测量报告（如X-R控制图、CPK分析图），实现生产过程质量监控与趋势分析，助力精益生产。
6、非接触式测量
-光学测量无需接触工件，避免对薄软、易变形、微小工件（如橡胶、PCB、塑料件）造成损伤或测量误差。
典型测量对象（按行业分类）
行业领域 | 典型测量对象 | 具体检测内容 |
精密电子/半导体 | 连接器、IC引线框架、PCB板、FPC柔性电路板 | 引脚共面度、焊盘尺寸、孔位间距、线宽 |
汽车零部件 | 发动机零件、齿轮、活塞、涡轮叶片、刹车盘 | 齿形参数、轮廓度、平面度、同心度 |
模具制造 | 电极（铜公）、模仁、镶件、冲压模具 | 复杂轮廓、R角尺寸、深度、磨损检测 |
医疗器械 | 手术器械、植入物、精密齿科零件 | 微型尺寸、角度精度、表面缺陷 |
航空航天 | 涡轮叶片、复合材料结构件、蜂窝零件 | 叶型轮廓、曲面偏差、孔位精度 |
五金塑胶 | 齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
