| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

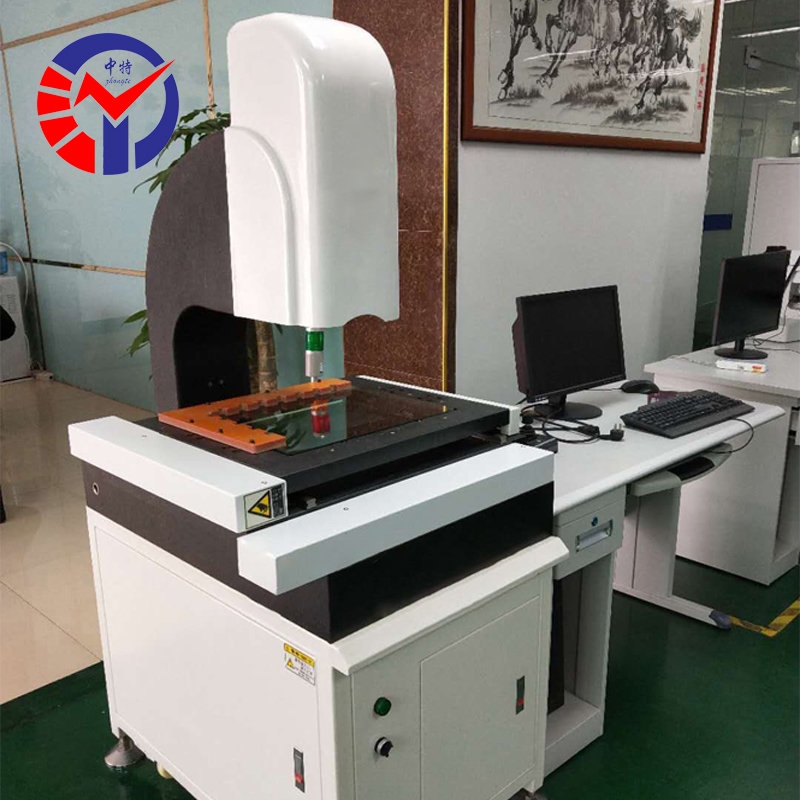

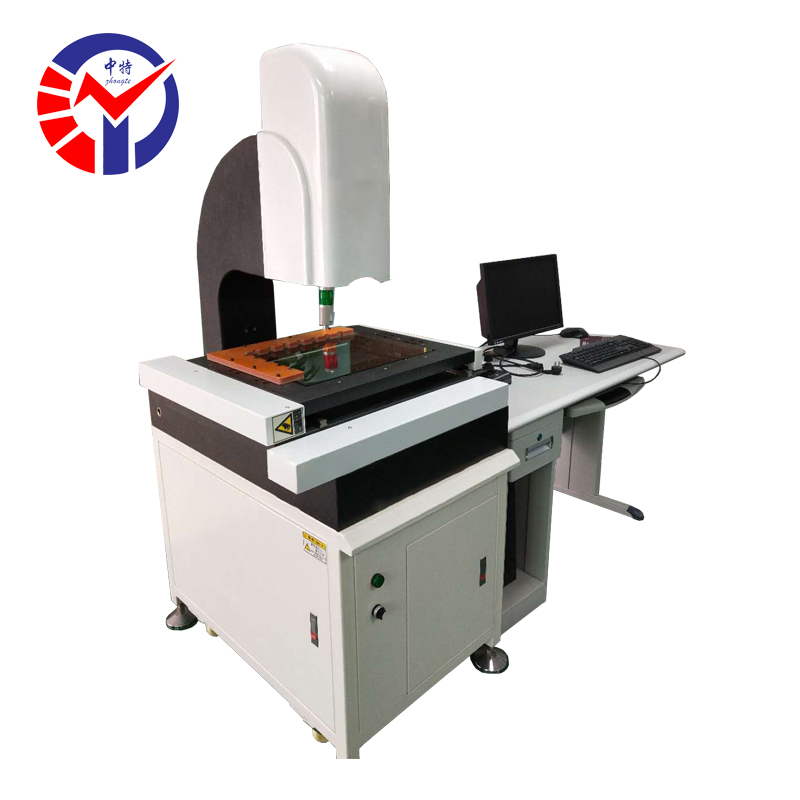

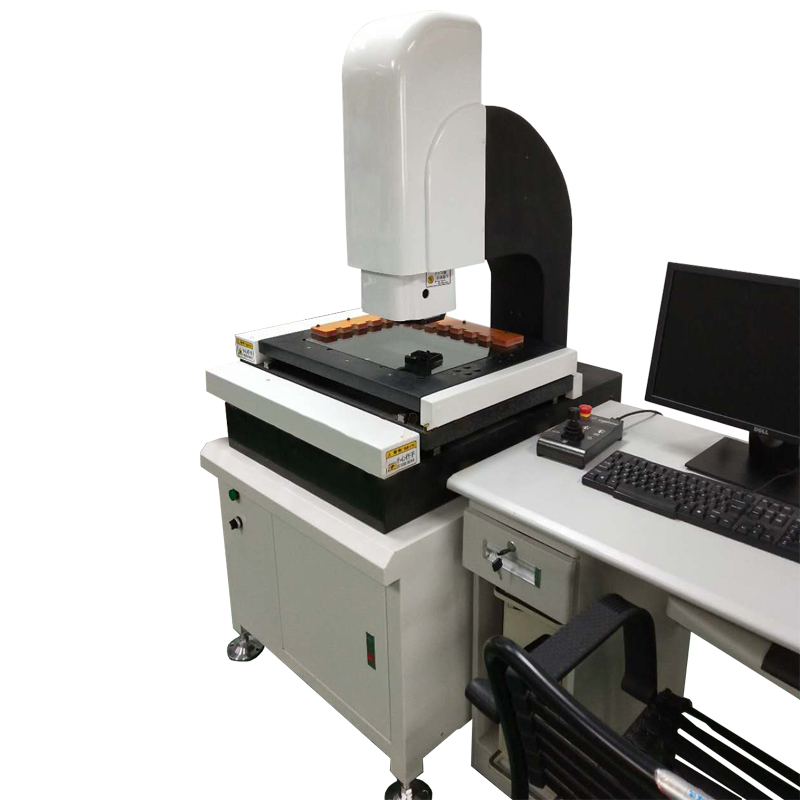

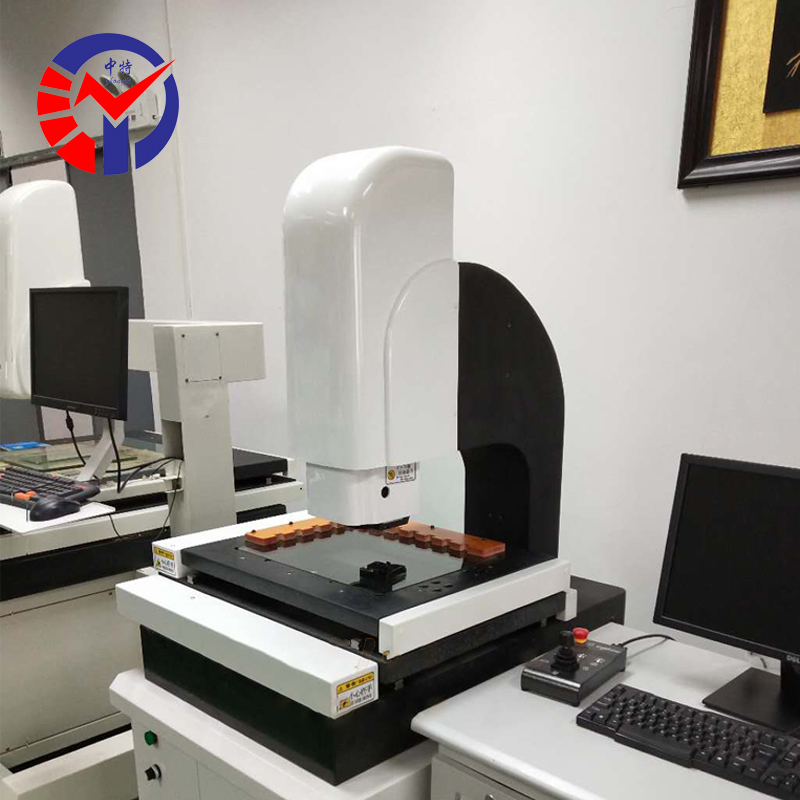

| 全自动影像测量仪 | CNC-3020A | 300*200 | 300 | 700*850*1650 |
技术参数
型号 | CNC-3020A | CNC-4030A | CNC-5040A | CNC-6050A |
X/Y轴行程（mm） | 300*200 | 400*300 | 500*400 | 600*500 |
Z轴行程（mm） | 有效空间245mm,调焦行程200mm，工作距离90mm | |||
金属台面尺寸（mm） | 450*350 | 550*450 | 700*600 | 800*700 |
玻璃台面尺寸（mm） | 330*230 | 430*330 | 530*430 | 630*530 |
玻璃承重(Kg) | 30 | 30 | 30 | 30 |
电源 | 220V/50HZ | |||
外形尺寸(mm) | 700*850*1650 | 800*900*1650 | 900*1050*1650 | 900*1050*1650 |
重量(Kg) | 300 | 380 | 450 | 500 |
传动形式 | X/Y/Z轴上银线性导轨，搭配上银研磨级滚珠螺杆 | |||
影像系统 | 摄像机：WM 1/3″CCD 摄像机放大倍率30-230X | |||
| 全自动连续变倍镜头：高清变倍镜头//连续放大倍率0.7--5.0X | |||
光源系统 | 5环8区表面光源与透射光源LED冷光源、寿命长、亮度可调 | |||
伺服驱动 | X/Y/Z三轴闭环伺服电机，双重闭环控制系统 | |||
线性精度 | 金属贴片光学尺 分辨率：X/Y/Z轴0.0002mm（0.2um） | |||
| 测量精度：≤3.0um+L/200 重复精度：≤2.5um+L/200 | |||
激光测量系统 | 基恩士激光测量传感器 LK-G30 工作距离：30mm 测量范围：±5mm（选配） | |||
探针测量系统 | 雷尼绍φ1mmφ2mm（选配） | |||
配置清单：
序号 | 部品 | 规格/品牌 | 单位 | 数量 | 备注 |
1 | CCD | 500万像素 | 个 | 1PC |
|
2 | 镜头 | 全自动连续变倍高清镜头0.7X-5.0X | 套 | 1PC |
|
3 | 测量软件 | 专业CNC全自动测量软件 | 套 | 1PC |
|
4 | 光栅尺 | X/Y/Z轴0.0002mm（0.2um） 金属贴片尺 | 条 | 3PC |
|
5 | 光源 | 5环8区表面光源+透射光源LED | 个 | 1PC |
|
6 | 数据处理器 | 闭环运动控制器 | 个 | 1PC |
|
7 | 导轨 | 上银线性导轨 | 副 | 3PC |
|
8 | 丝杆 | 上银研磨级滚珠螺杆 | 条 | 3PC |
|
9 | 马达 | 双闭环伺服电机 | 套 | 3PC |
|
10 | 机器平台 | 00级花岗岩大理石工作台 | 套 | 1PC |
|
11 | 基座 | 00级花岗岩大理石 | 套 | 1PC |
|
12 | 立柱 | 00级花岗岩大理石 | 套 | 1PC |
|
13 | 视频采集卡 | 2000型 | 个 | 1PC |
|
14 | 防尘罩 | 无尘防尘罩 | 个 | 1PC |
|
15 | 控制电脑 | 详见“电脑配置表” | 套 | 1PC |
|
16 | 软件加密狗 | CNC加密狗 | 个 | 1PC |
|
17 | 光学校正片 | 光学校正片 | 个 | 1PC |
|
18 | 仪器工作桌 | 电脑仪器桌 | 张 | 1PC |
|
19 | 用户手册 | 用户手册 | 本 | 1PC |
|
20 | 软件使用说明书 | 软件说明书 | 本 | 1PC |
|
电脑配置表：
| 部品名称/型号 |
1 | CPU:INTELG2020/G2030 |
2 | 内存条:4GB DDR3 1600 |
3 | 主板:技嘉工控板 |
4 | 硬盘:1TB |
5 | 光驱:DVD |
6 | 键鼠:力胜光电套装 |
7 | 机箱电源:ATX工控机箱 |
8 | 显示器:戴尔 24寸 |
产品硬件特点：
1.大理石底座、立柱，稳定性好，结构刚性强
2.大理石工作台面，两层工作台结构，减少机械误差，保证 X、Y 水平运动精度
3.大理石X、Y 垂直度高，保证测量精度达（3+L/200）um，即使工件没有摆正也可达到很高的测量精度
4.CCD1测量相机，高分辨率彩色1/3” CCD 800TVL
5.CCD2导航相机，方便快速寻找测量位置，提高测量效率
6.全自动变倍镜头，改变镜头倍率，自动调取，避免比例尺选取误操作，同时提率
7.金属光栅尺0.0002mm 高精度自粘式，精度高，可靠性好，有效避免回程误差，避免零位问题
8.采用级直线导轨，解决 V 型导轨保持架错位的问题，承重能力更强，寿命更长精度更有保证
9.采用高精度研磨级滚珠丝杆，精度及稳定性处于水准
10.采用高精度P级导轨，精度及稳定性处于水准
11.采用闭环高性能伺服电机（三轴），定位精度高，使用寿命长
12.配自主研发的全闭环运动控制器实现直线差补功能，同时可快速定位，速度快，噪音低
13.光源：LED 5环8区表面环光 +底部平行背光，均可编程控制，能提供 N 种照明组合方式
14.采用自主研发数据控制器，数据处理稳定性好，维护便捷
15.提供超长保修期，终身维护，一经选用再无后顾之忧
软件功能特点：
1. 丰富的几何测量功能（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线，曲线）等。
2. 元素构造功能强大，元素构造提供10种构造法（【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】等。
3. 测量数据可以导出到Excel、Word,AutoCAD,TXT中，自定义输出报表，自动计算 Ca,Cp,Cpk,Max,Min,Range,Avg,Std 等。
4. 影像对焦快速:一次对焦动作，1/2秒完成，对焦重复性可达0.002mm/0.003mm
5. 函数表达式：计算器功能，可计算各种复杂公式，并自动输出结果至报表，公差等级颜色设置。
6. 测量各种复杂图形包括曲线，面积，周长，轮廓度，位置度，平行度，对称度，垂直度，倾斜度，同心度，同轴度等
7. 修改编辑及查看寻边状况 ：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等，可以设定运行中的自动对焦等强大功能。重新测量功能：可以离线编辑测量，保留产品测量图片等强大纠错功能，无需重新拿产品测量。
功能简洁介绍
1. 表面取边功能，寻过模式多种方法可设定。
2. 轮廓扫描功能，生成2D、CAD图档，强大的拍照和图片拼接功能，生成高清2000万图片
3. 光学影像测高测平面/对焦
4. 平面度3D曲面报表（3D格式或2D格式）
5. CAD导入对比多虚拟测量
6. 钻孔或（特殊）文件导入测量（线路板等）
7. 客户报表模板导入（自定义报表）
8. 尺寸公差色彩管理（颜色管控）
9. 双CCD相机设计（大视野快速定位寻边测量）
10. 连续变倍镜头，无需手动调节变倍。
11. 圆锥构造（测量内倒角角度）
12. 宏测量（当前视图一次性测量完成）
13. 激光抄数（逆向扫描），点激光扫描3D图形
