| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

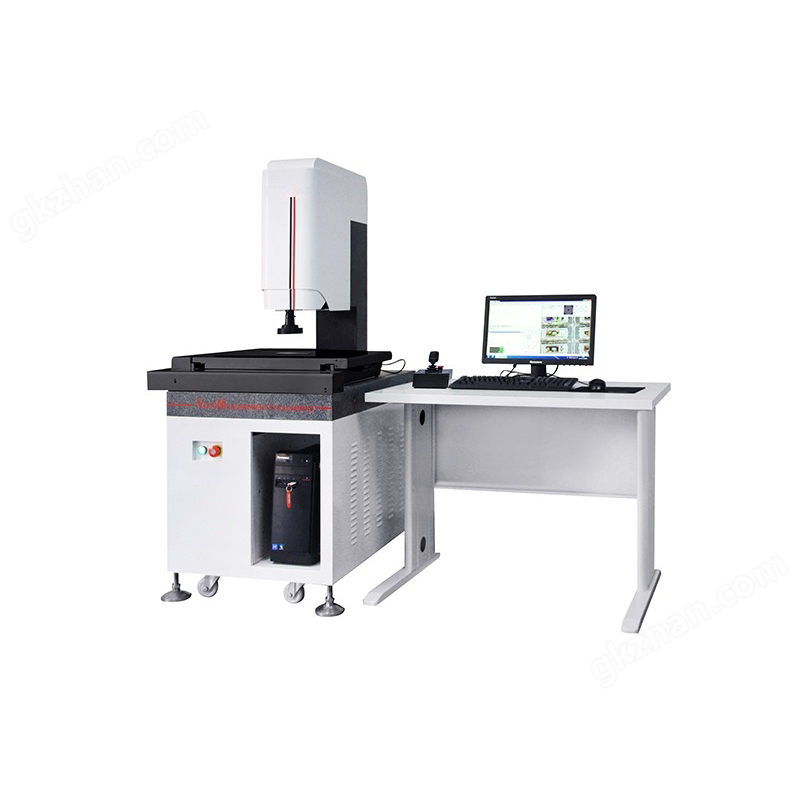

| 全自动影像测量仪 | AC-400 | 400*300*200 | 540 | 794*963*1660 |
AC系列全自动影像测量仪：
经典机型、品质稳定
适用行业广泛、主要用于汽车零配件、3C手机配件、手机平板、精密五金制造。
苹果、华为、小米、等手机配套供应厂商的机型
全自动影像测量仪在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛应用。
主要特点：
◆ 高性能“Hcfa"伺服电机实现XYZ三轴CNC自动测量,稳定安全的控制平台移动，高精度,高重复度
◆ TPI精密研磨级丝杆、让测量定位精度准确可靠、定位精度可达到0.002mm
◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠
◆ 高精度“Preme"0.001mm光栅、测量数据更具稳定性和高精密性
◆ 数据自定义导出Excel、PDF图文并茂的报表输出功能、并可逆向导入导出CAD，轻松输出检测结果
◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能
◆ 业内的连续变倍卡位镜头，轻松实现产倍率切换
◆ 工业级高清相机,满足清晰观察和稳定测量的需求
◆ 专业级影像测量仪软件，支持Win10 操作系统，终身升级维护，让测量功能停止前进
基本参数 | |
机器型号 | AC400CNC |
外形尺寸（LWH）（mm） | 794*963*1660(不含电脑桌尺寸) |
测量范围（LWH）（mm） | 400*300*200 |
重量（kg） | 540 |
承重（kg） | 25 |
X 、Y轴测量精度(μm) | 3.0+L/200 |
Z轴测量精度(μm) | 5.0+L/200 |
重复测量精度（μm） | ≦3 |
X、Y轴运动速度(mm/s) | 0-200 可调 |
Z轴运动速度(mm/s) | 0-100 可调 |
物镜工作距离（mm) | 90 |
系统平台 | Win 7/位操作系统 （要求分辩率1600*900） |
电源 | 220V/50Hz/5A |
工作环境 | 温度25±2 ℃，温度变化≦2℃/hr |
机器配置 | ||
放大倍率 | 光学放大倍率：0.7-4.5X；影像放大倍率：44.96-258.63X(21.5寸显示器) | |
轮廓光源系统 | LED冷光源，256级亮度程控可调 | |
表面光源系统 | 四环八区LED冷光源，各区独立操控，256级亮度程控可调 | |
镜头 | 0.7-4.5X连续变倍手动卡位镜筒 | |

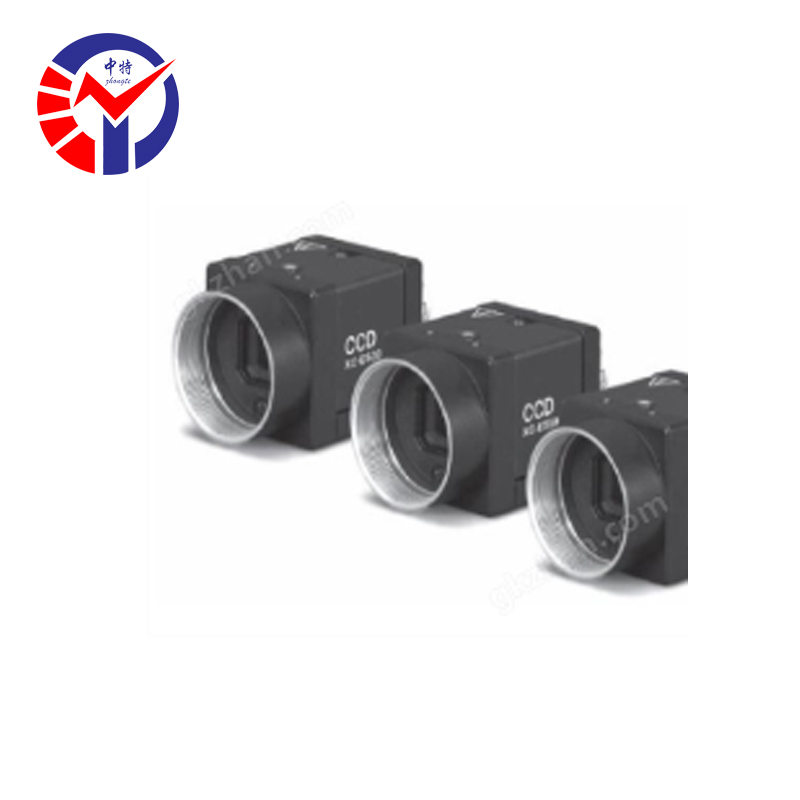

CCD | 130万像素彩色数字工业摄像机（海康）分辩率1920*1080 | |
操作方式 | 摇杆 + 软件 | |
导轨 | 国产精密防错位交叉导轨 | |

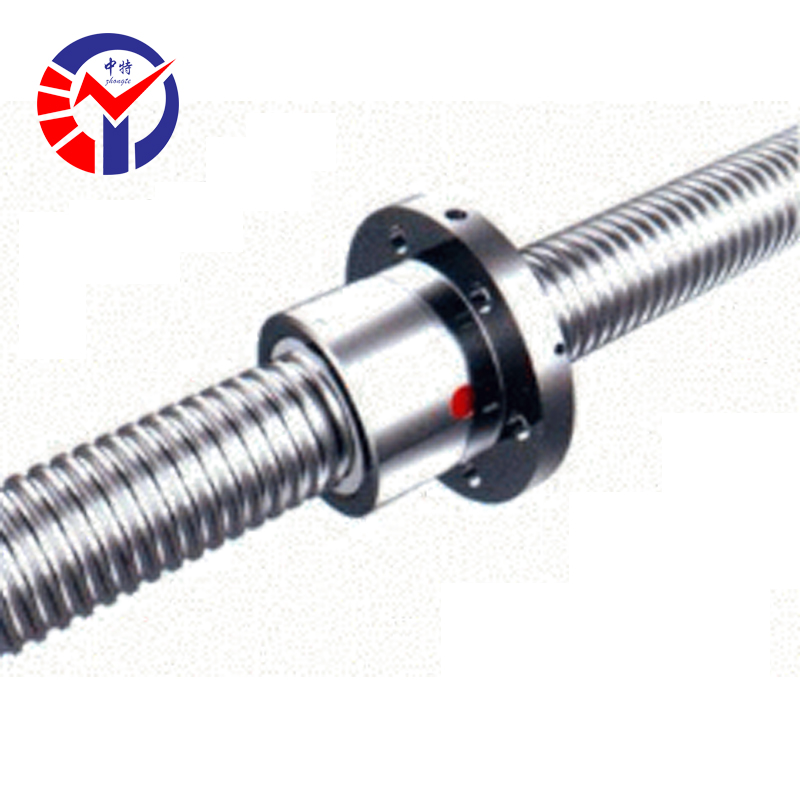

丝杠 | 中国台湾“TBI"锻造级滚珠丝杠 | |

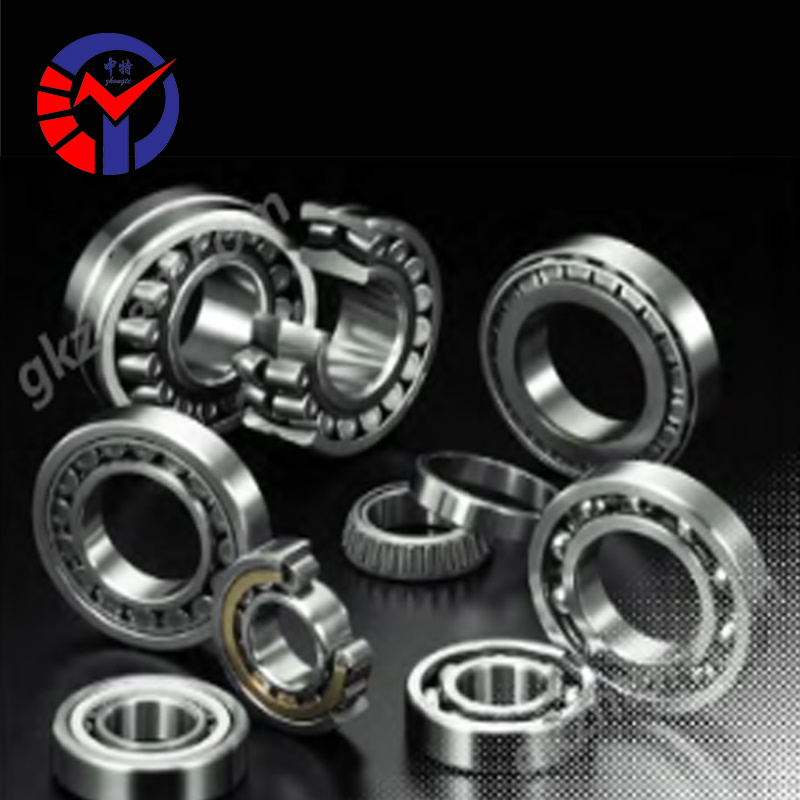

轴承 | 日本原装“NSK"双例组合向心球轴承 | |
电机 | 高性能China“Hcfa"交流同步伺服电机 | |
运动控制 | 全闭环控制 | |
光栅尺 | 0.001mm | “Preme" |
测量软件 | SBK-CNC | 测量软体 |
工控电脑 | Intel I5, 4G Ram, 240G固态硬盘, DVD | |
显示器 | 21.5寸液晶显示器 | |
摇杆 | 小龙（无人机系列摇杆） | |
