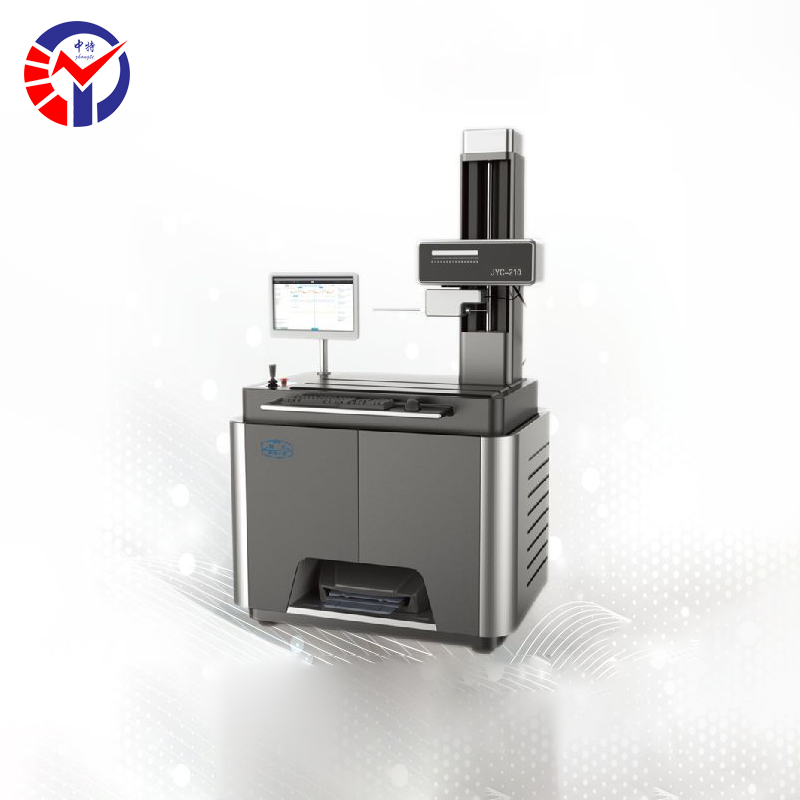

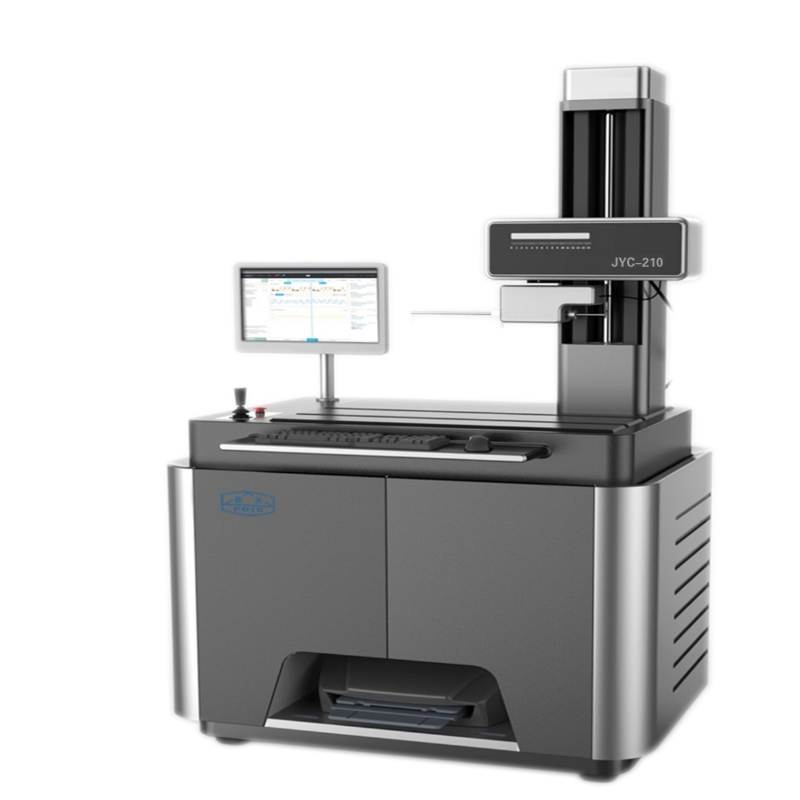

JYC-210表面轮廓仪简介：

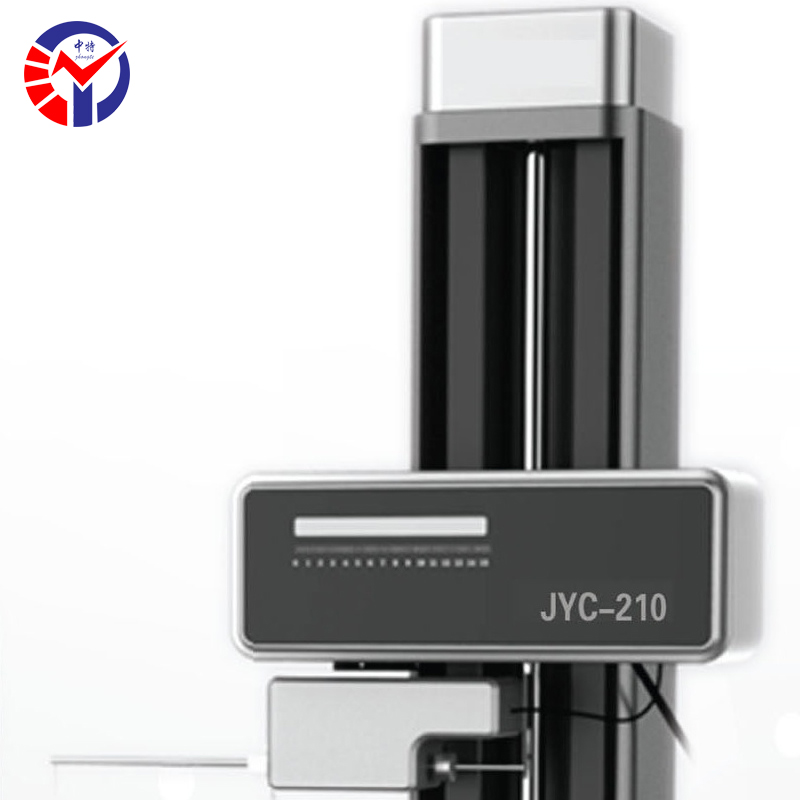

JYC-210表面轮廓仪采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面轮廓进行测量和分析。

通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

产品特点：

1.采用高刚性合金导轨，无需气源。
2.采用目前国际上主流软件的工程模式，可将要测量的项目进行一次定义，使测量更加快捷。
3.数据采集系统和运动控制系统采用USB和以太网传输方案，采样率达350k/S。

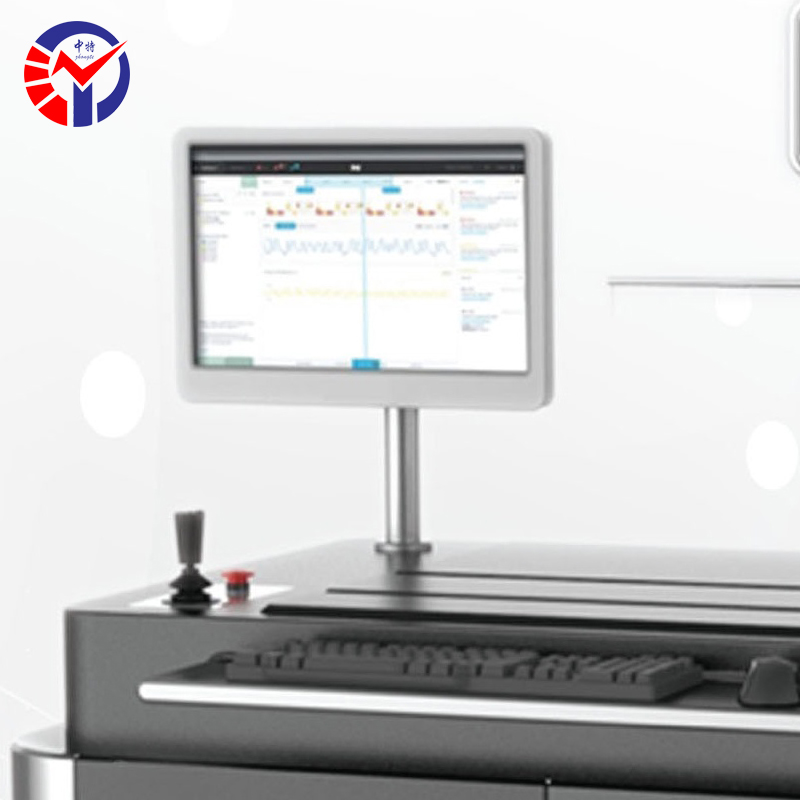

4.实时显示各个轴的实际位置信息，方便用户实时查看仪器的准确位置。

​

用途
1.轮廓仪广泛应用于机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业。适用于科研院所、大专院校、计量机构和企业计量室、车间。如：
2.汽配行业：可测汽车、摩托车、压缩机的活塞、活塞销、齿轮和气门顶杆的母线参数，还可测量各种斜形零件的参数；
3.轴承行业：可测内外套圈的密封槽形状(角度、倒角R、槽深、槽宽等)；各种滚子轴承的滚子和套圈母线的直线度、凸度、角度、对数曲线；滚针轴承、圆柱滚子轴承、直线轴承套圈滚道的直线度；
4.电机行业：电机轴的直线度，电机壳体、电机转子的各项沟形参数等。

主要测量对象：

各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析、轮廓度分析等。
