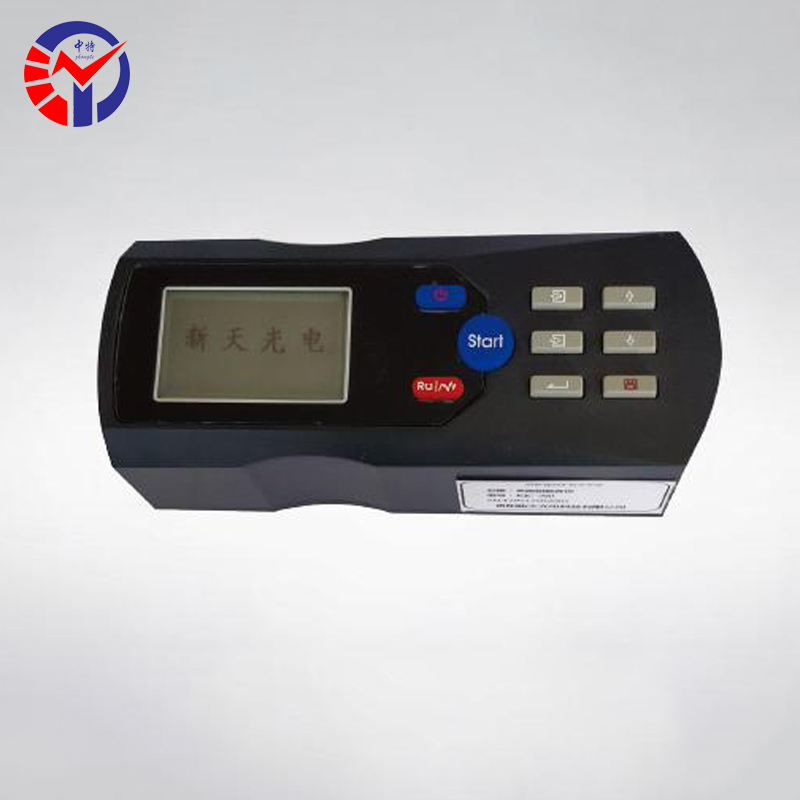

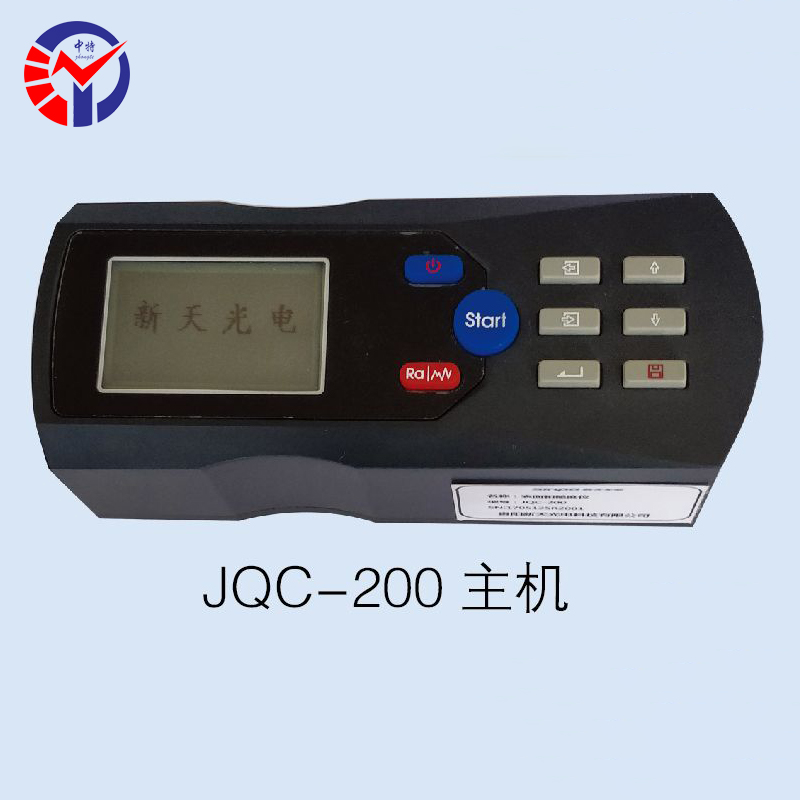

JQC-200表面粗糙度仪

J0C-200表面粗糙度仪应用于各种金属与非金属的加工表面的检测，广泛应用于机械加工、航空航天、汽车零配件、通讯、电力、电子等行业，也适用于高校、科研院所、计量测试院、特检院等部门。

详情说明

产品用途：

其具体用途体现在：

1. 表面质量定量评价：

提供Ra, Rz, Rq等多种粗糙度参数的精确数值，客观评价表面是“光滑”还是“粗糙”，以及是否符合图纸要求。

2. 生产工艺控制：

监测车、铣、磨、刨、镗等不同加工工艺（如切削速度、进给量、刀具磨损）对表面质量的影响，用于优化加工参数。

3. 产品质量检验：

作为最终检验的一部分，确保零件表面质量满足设计功能要求，如配合性、密封性、耐磨性等。

4. 预测产品性能：

通过粗糙度数据，可以预测零件的耐磨寿命、疲劳强度、密封效果和涂镀效果。

5. 仲裁与溯源：

解决供需双方因表面质量评价不一致而产生的争议，提供无可辩驳的数据证据。

主要测量对象（应用行业与工件）

JQC-200适用于所有对表面质量有要求的机械加工件和特定功能表面。

行业领域	典型测量对象/工件	具体测量内容与重要性
机械制造与汽车	发动机缸体/活塞/曲轴、变速箱齿轮、液压阀杆/阀芯、轴承滚道	直接影响润滑、密封、磨损和噪音。粗糙度不合格会导致漏油、异响、早期磨损
模具行业	模具型腔表面	直接影响注塑件或压铸件的脱模难度和表面外观质量
航空航天	涡轮叶片、飞机液压零部件、关键结构件摩擦表面	对疲劳强度和气流动力学性能有极高要求，表面粗糙度是严格控制指标
科研与材料	新材料试样、涂层/镀层表面、摩擦学实验样品	评价新材料或新工艺（如抛光、喷丸、激光加工）处理后的表面特性
电子与半导体	半导体硅片、精密元器件安装面	确保极高的平整度和光滑度，避免应力集中和安装误差
医疗器械	人工关节（髋/膝关节）、手术器械、牙科植入体	直接影响生物相容性、佩戴舒适度和使用寿命，要求极为苛刻

产品特点：

1.采用ARM进行控制和数据处理，速度快，功耗低；

2.软件移植了实时操作系统，支持多任务并行处理；

3.大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z等 13个参数；

4.兼容ISO、DIN、ANSI、JIS多个国家标准；

5.大容量数据存储，可扩展Micro SD卡存储，可达16G；

6.兼容多种传感器：标准传感器、小孔传感器、沟槽传感器、深槽传感器；

7.内置无线模块，支持无线打印和无线数据传输；USB接口，可连接电脑和打印机，实现嵌入式软件在线升级；蓝牙打印功能(可选)；

可选配件：

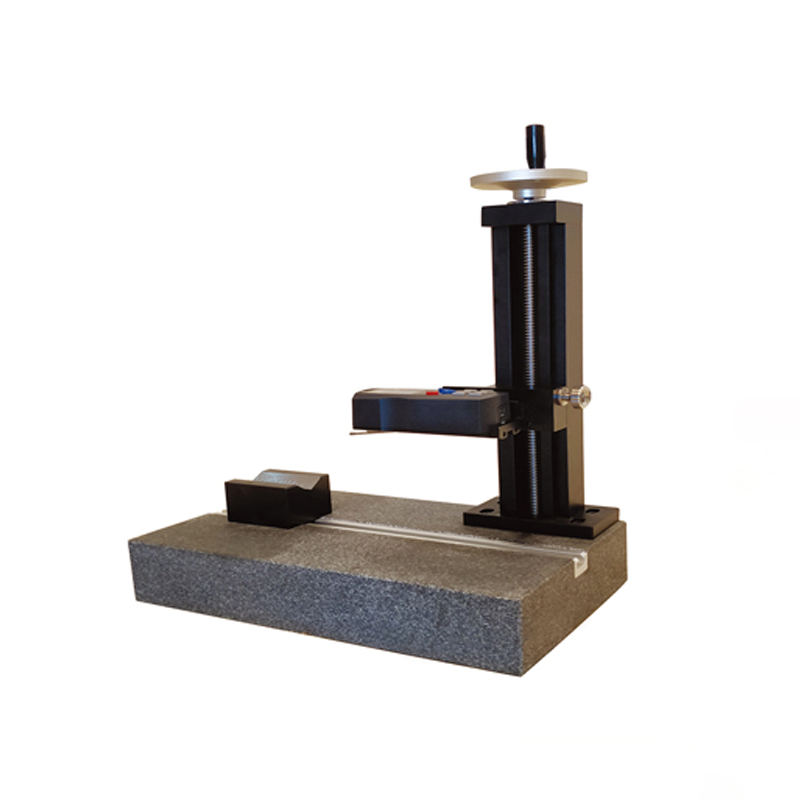

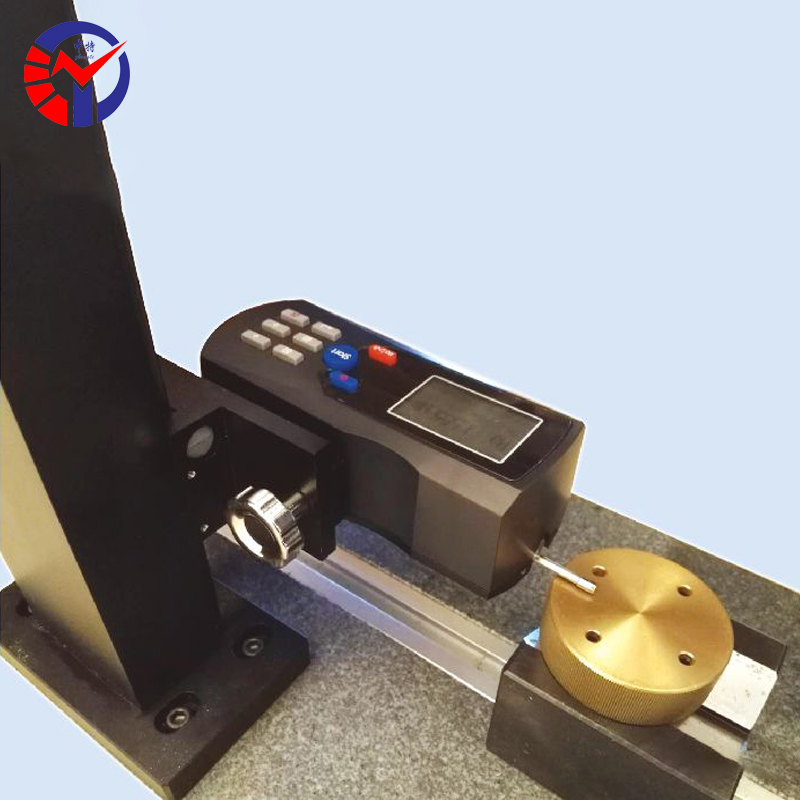

测量平台标准传感器曲面传感器小孔传感器

沟槽传感器深槽传感器同步操作软件无线打印机

技术规格参数：

型号	JQC-200
参数	Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
测量范围	Ra:0.025-12.5μm
显示范围	Ra、Rq:0.005-16u m;Rz、Ry、Rt、Rp、Rv、Rmax、R3z:0.02-160um;RS、RSm:1mm;Rmr:0-100%(%Rt);Rsk:0-100%
里程范围	±20um、±40um、±80um
最高分辨力	0.001 u m
滤波器	RC、PC-RC、GAUSS、D-P
取样长度I	0.25mm,0.8mm,2.5mm
评定长度L	（1-5)I（可选）l为取样长度
最大驱动行程	17.5mm/0.7inch
最小驱动行程长度	1.3mm/0.052inch
示值误差	≤±10%
示值变动性	≤6%
显示方式	128×64OLED点阵液晶（自发光）
电源	内置可充电锂电池
外形尺寸	140mm×52mm× 48mm
重量	440g
