规格型号 | 测量范围 | 误差 | 重量 |
518-230【QMH-350A】无气浮 | 0-465(350mm) | 0.4μm | 25kg |
518-232【QMH-600A】无气浮 | 0-715(600mm) | 0.4μm | 29kg |
518-234【QMH-350B】带气浮 | 0-465(350mm) | 0.4μm | 25kg |
518-236【QMH-600B】带气浮 | 0-715(600mm) | 0.4μm | 29kg |

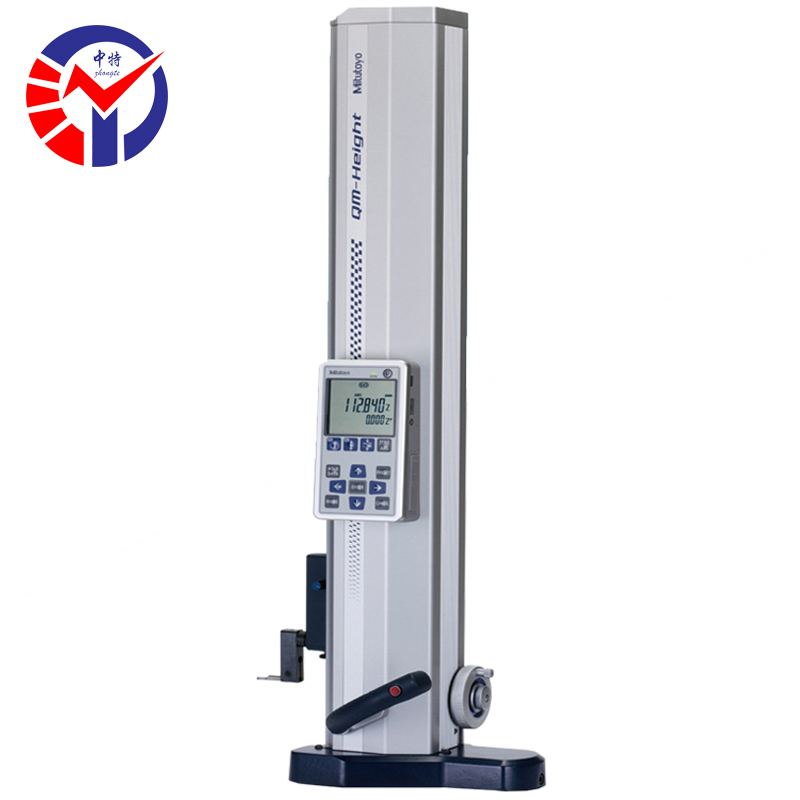

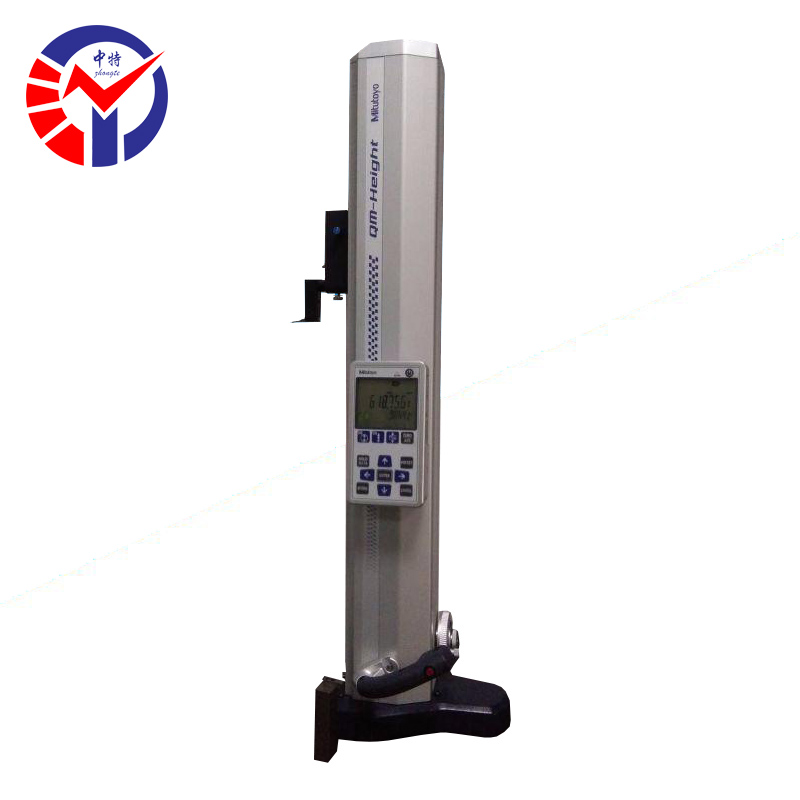

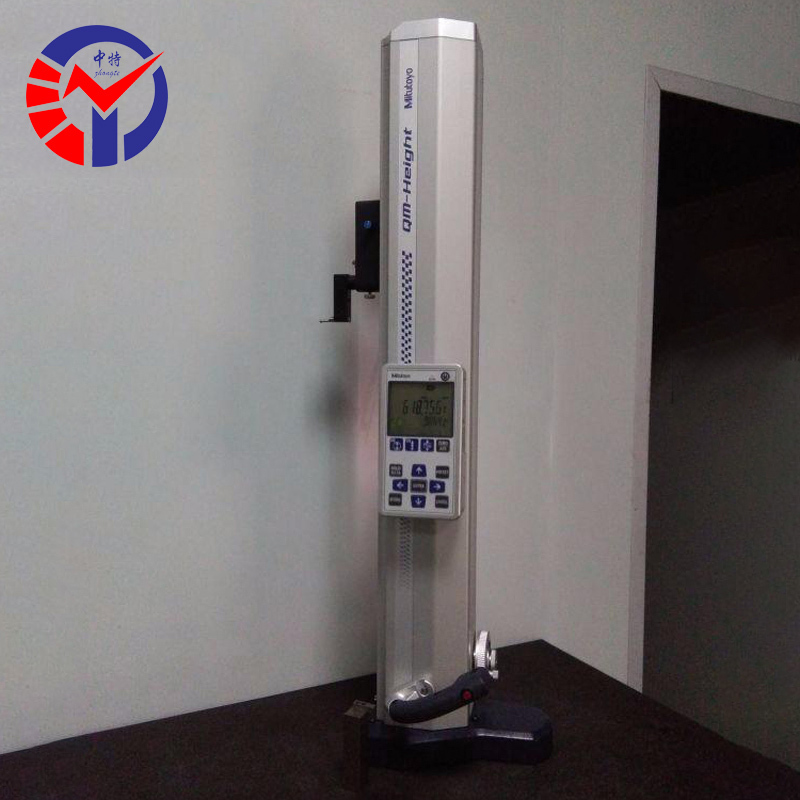

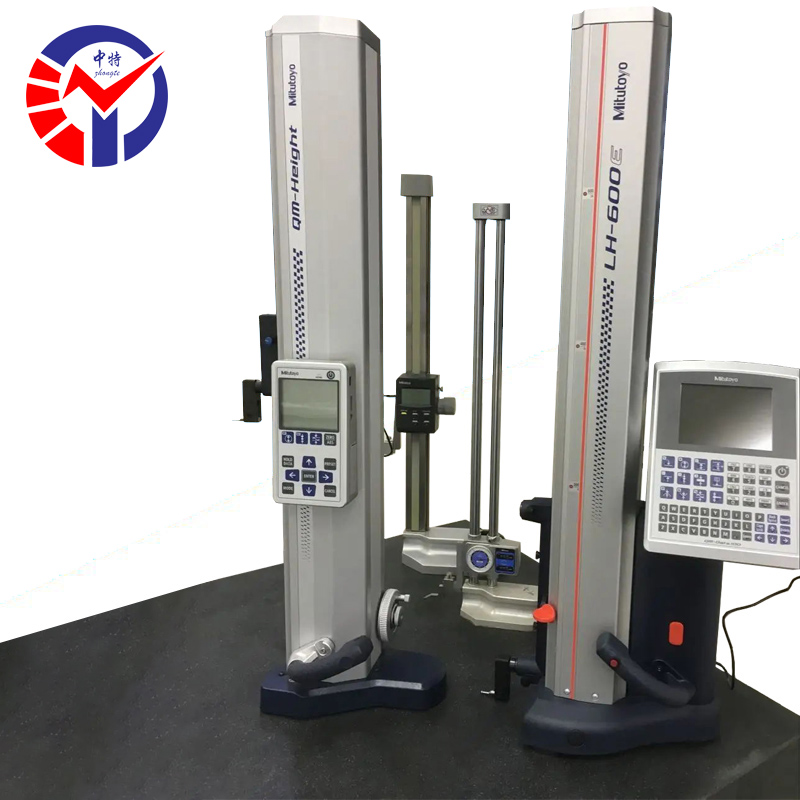

QM-Height
518 系列 — 高精度ABSOLUTE 数显测高仪
• 通过带背光照明的大型液晶显示屏,进行GO/±NG 判断。高性能测高仪有一流的精度和垂直度。
• 新型高精度,高分辨力绝对原点线性编码器进行位置检测,一旦设置好原点,每次启动后,无需再进行原点设置 (除非有大的环境温度变化)。
• 通过设置上、下限公差,进行 GO/±NG 判断。判断结果超出公差范围时,显示器背光从绿色变为红色,公差判断一目了然。
• 对于经常要进行的测量,如内径/ 外径,间距测量可以通过图标命令来执行,同时,它也支持一键操作。
• 可以通过独特的方法来进行内径/ 外径测量。(通过跟踪方式,检测圆顶端的过程。*) * 跟踪测量行程大约离测量开始点1mm 上下处。

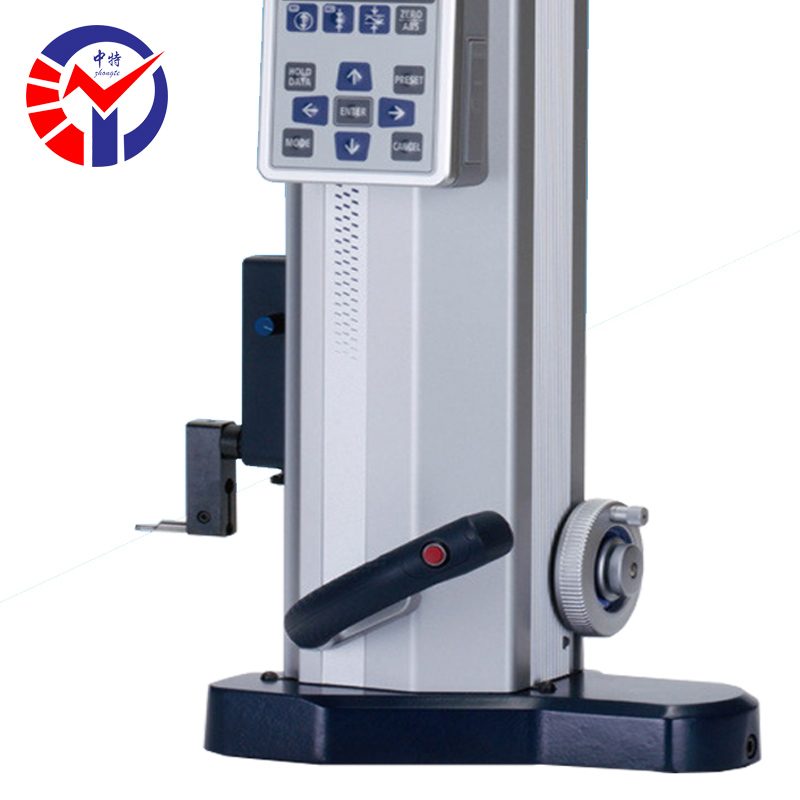

• 尺框提升把手(用于移动) /手轮(用于测量)可进行微调和粗调。轴向把手(可拆卸标准附件) 轻松移动测高仪对板材表面进行测量。
• 带有SPC 和RS-232C 数据输出。
技术规格参数:
订货号 | 518-230 | 518-232 | 518-234 | 518-236 | |
测量节围 | 0-850mm | 0-600mm | 0 -850nn | 0-600mm | |
分辨力(可选择) | 0.001mm/0.005mm | ||||
20℃ | 指示精度 | 土(2.4+2.1L/600)μm | |||
精度 | 重复精度*1 | 20≤.1.81μm | |||
垂直度*2(20*C) | 7μm | 12μm | 7μm | 12μm | |
导向方式 | 滚动轴承 | ||||
驱动方式 | 手动(手轮) | ||||
检测原理 | 电磁感应笆吋編码器 | ||||
测力 | 1.5土0.5N | ||||
数据输出 | Digimatic/USB*3 | ||||
气浮装置 | 不包括 | 包括(用于移动)*4 | |||
电源 | 碱性AA电磁×4(标准附件)/AC适配器 (可选配置)/支持镍氢充电电池×4 | ||||
电池寿命*5 | 约300个小时(连续使用)LED: 除了全时照明 约100个小时(持续使用) LED:全时照明 | 约300个小时(连续使用) LED:除了全时照明 | |||
约3.3天(正常使用) 当使用5小时/天,240天/年时。 这包括0.5小时/天的空气悬浮使用。 | |||||
重量 | 25kg | 29kg | 25kg | 29kg | |
尺寸 (num) | 行程350mm型:280(W)x273(D)x784(H)mm 行程600mm型:280(W)x273(D)x1016(H)mm | ||||
运行温度范围(推荐) | 0-40°C(10-30°C) | ||||
湿度范围 | 20-80%RH(不结露) | ||||
储存温度范围 | -10-50°C | ||||
湿度范围 | 5-90%RH(不结露) | ||||
标准附件 | 05HZA148/ 5阶差测头/12AAA715/球径校正量块/辅助手柄 |
*1指示精度和重复精度,使用带有⊘5球型测头的标准夹具,从平面测量高度获得。不同于高度测量在直径,最小(最大)值,圆齿距或位移测量情况下。由于扫描测量中测力的变化,测量误差可能大于精度等级表中列出的值。
*2垂直度是指平面测量通过杠杆表(MLH-321)和Mu-checker(M-411)与基准面测量获得。
*3需要特殊的通信驱动程序和软件。
*4当使用气浮装置时,请使用JIS 1级或更高级的平台。表面划痕或使用不当可能会阻止系统运行到指定的性能。
*5电池寿命取决于操作方式。
