​显微镜3D旋转镜头介绍

一、产品定义

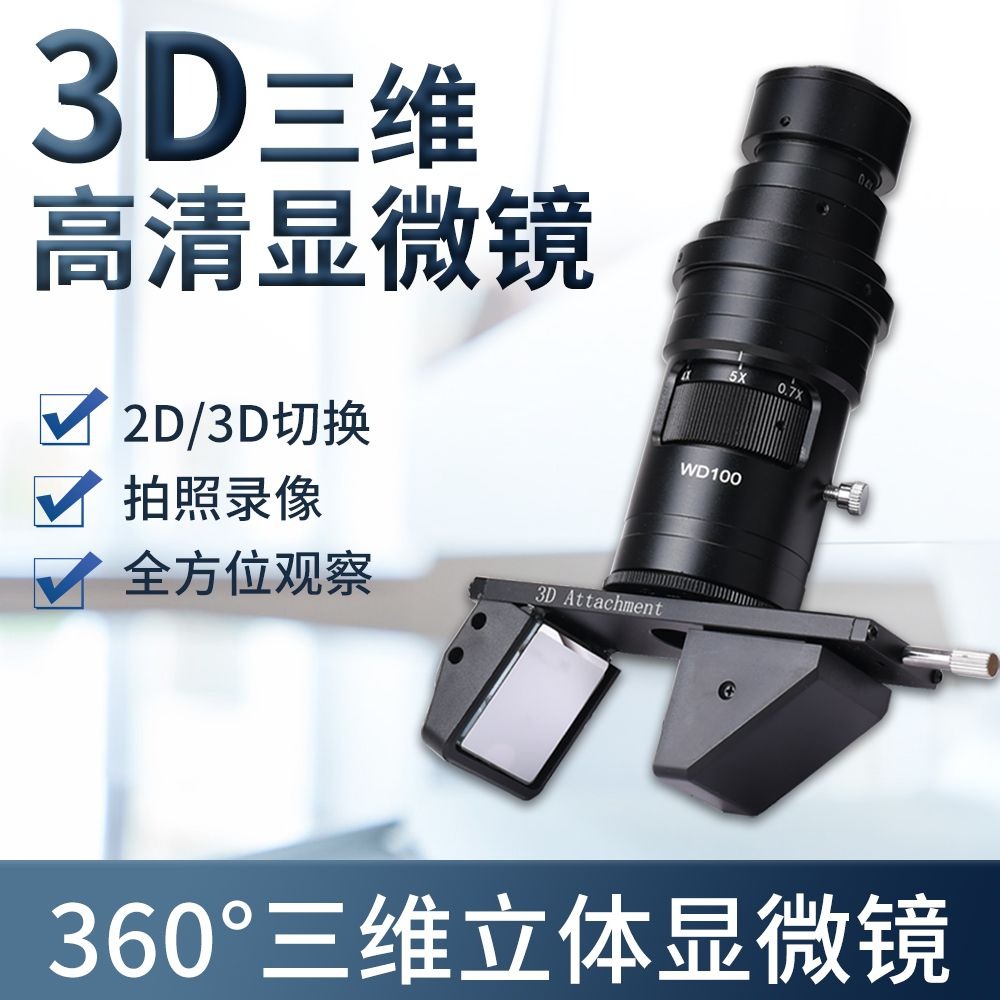

3D 旋转镜头是工业视频显微镜专用三维成像模组，加装在连续变倍镜头前端，依靠分光棱镜 / 反射镜实现倾斜立体视角，支持360° 水平旋转、一键 2D 平面 / 3D 立体切换，不用转动样品就能全方位观察侧壁、深孔、焊点立面，解决普通显微镜只能垂直俯视的缺陷。

二、核心工作原理

1. 立体成像：内置双 45° 分光反射镜，形成 30°/45° 倾斜观测视角，还原工件高低落差立体感，看清平面看不到的侧壁、孔内壁缺陷；

2. 360° 旋转：整套棱镜模组水平圆周转动，镜头不动、光路环绕样品旋转，全程画面中心不偏移、无需重新对焦（同轴共焦技术）；

3. 2D/3D 切换：推拉拨杆（手动款）/ 电机切换（电动款），切换后工作距离、焦距完全不变，平面测量、立体观测无缝切换。

三、两大类型：手动款 / 电动款

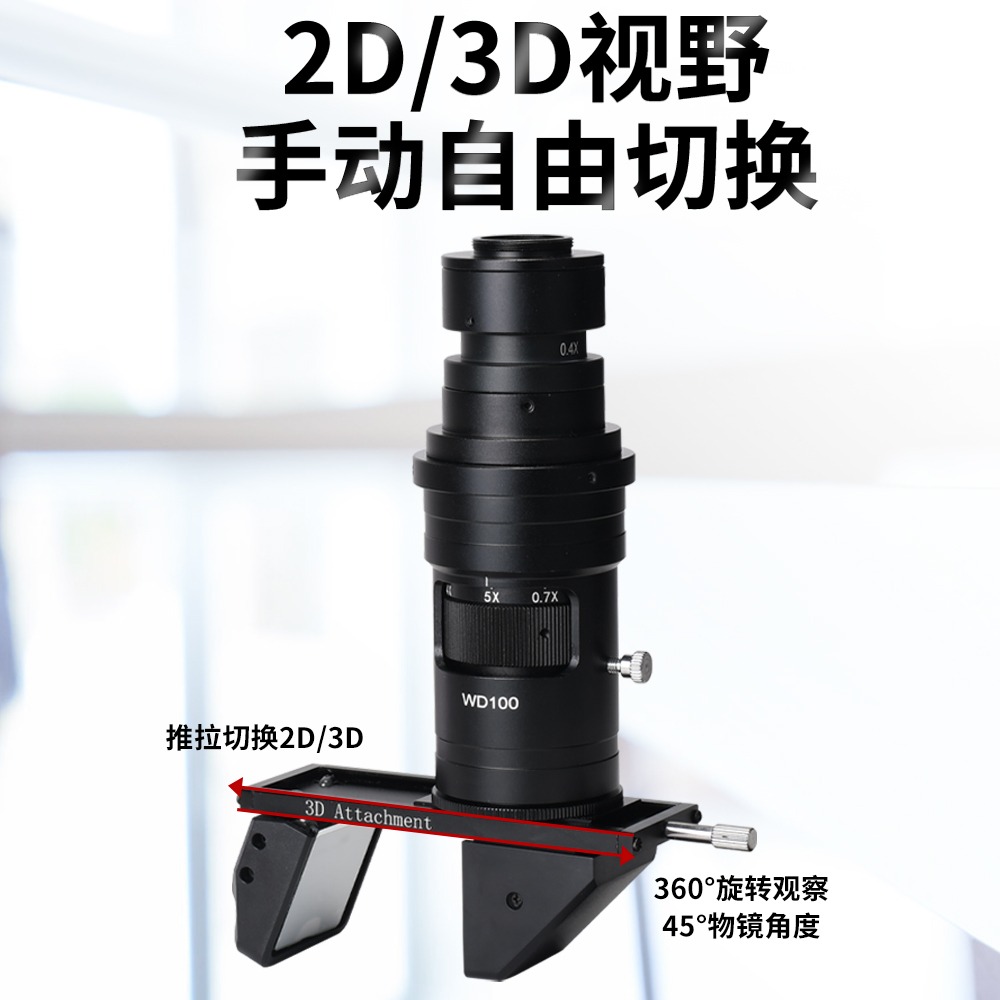

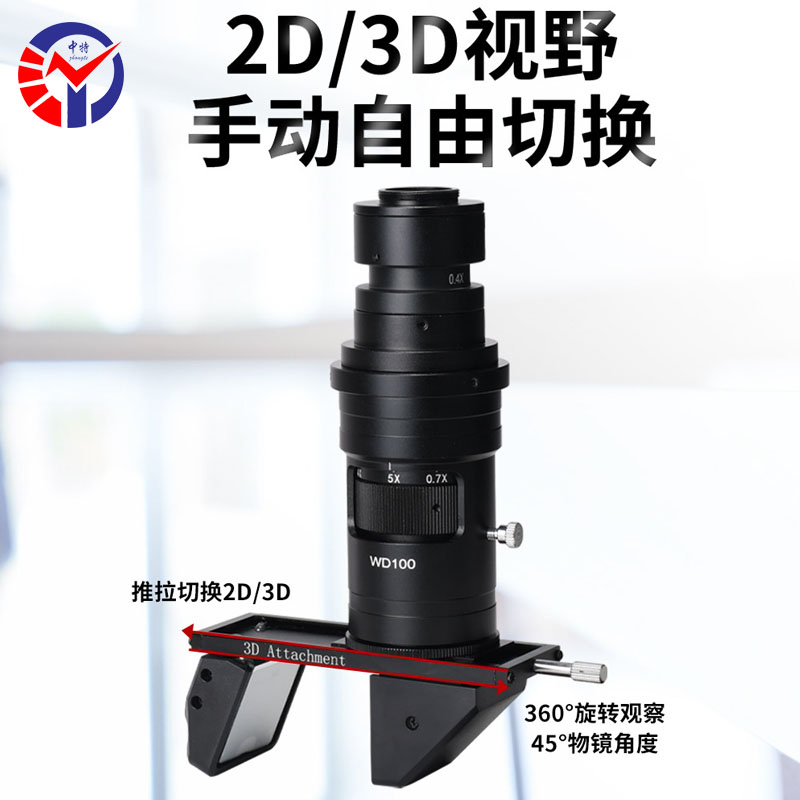

1. 手动 3D 旋转镜头（入门经济型）

• 操作：手拨拨杆切换 2D/3D，手动旋转外圈调节观测角度；

• 优势：价格低、无电机、故障率小，适配小批量质检、维修；

• 标准参数：

￮ 变倍：0.6\5X 连续变倍，总放大 30\200 倍；

￮ 3D 视角：45°；工作距离 86~100mm；

￮ 接口：标准 C 口，兼容所有工业相机；

￮ 景深大、低畸变，支持分区环形 LED 光源。

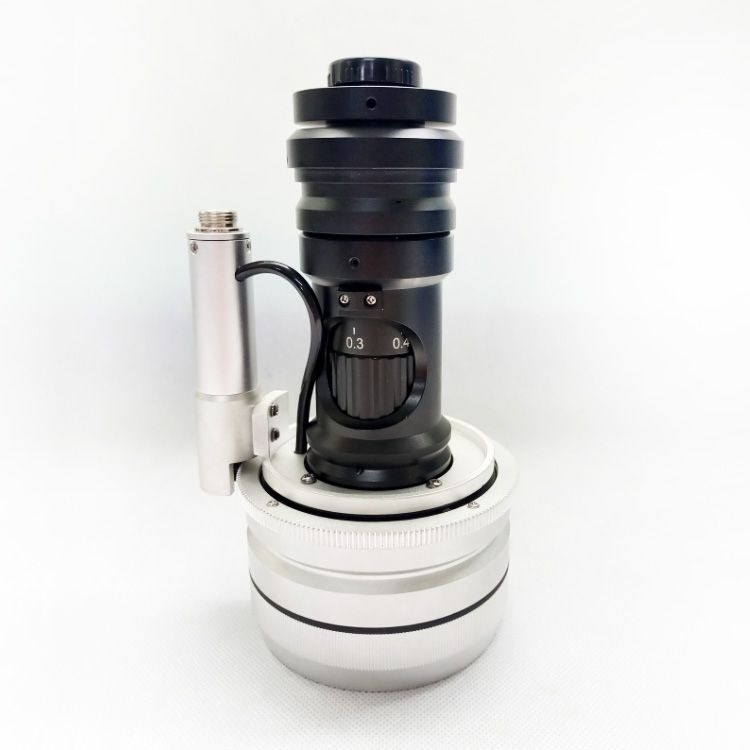

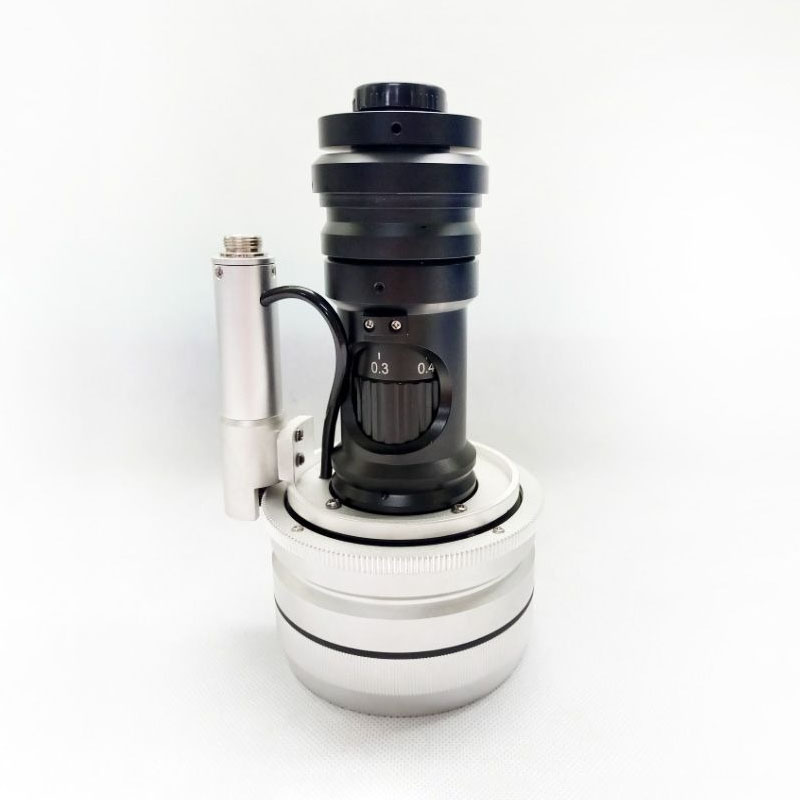

2. 电动 3D 旋转镜头（自动化高精度款）

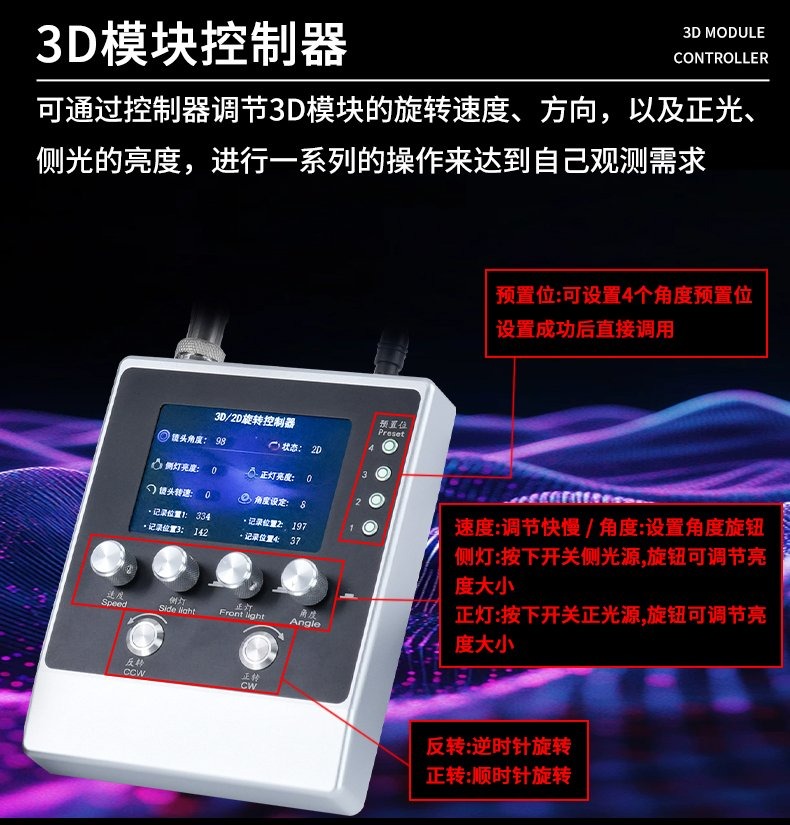

• 操作：配套控制器，调速、正反转、角度定位、光源独立调控；可预设 4 组常用角度一键调取；

• 优势：匀速扫描、适合流水线批量检测、录像取证、高精度测量；电机寿命≥10000 小时；

• 特色：4K 成像、自动对焦、支持软件联动旋转，旋转无画面抖动。

四、核心优势对比普通体视 / 单筒显微镜

1. 无死角观测：PCB 焊点侧壁、BGA 孔内、五金深孔、螺纹内壁、细小毛刺直接可见，不用倾斜样品；

2. 2D/3D 一键切换：2D 做平面尺寸测量（精度 ±10μm），3D 看立体形貌；

3. 全程齐焦居中：旋转、变倍、切换模式画面不跑位，不用反复调焦；

4. 长工作距离：30~100mm 空间，可搭配夹具、探针、焊接工具操作；

5. 成像清晰：多层镀膜光学镜片，大景深，金属反光件不易过曝。

五、主流应用行业

1. 电子半导体（最常用）
PCB 虚焊、爬锡、BGA 空洞、芯片引脚、连接器端子、SMT 贴片缺陷检测；

2. 精密五金 / 模具
螺纹内壁、小孔毛刺、冲压划痕、压铸气孔、刀具刃口、汽配零件；

3. 珠宝钟表
宝石内部纹理、手表齿轮、微小镶口立体鉴定；

4. 刑侦 / 材料实验室
工具痕迹、弹壳膛线、金属腐蚀断面、复合材料分层；

5. 维修行业
手机主板维修、线路板飞线、微型元器件检修。

六、典型通用参数（市面主流款）

七、选购要点

1. 手动 / 电动选择：实验室、少量维修选手动；工厂流水线、批量质检选电动；

2. 工作距离：需要探针、焊接操作选 WD≥86mm 长款；只看微小小孔选 30mm 短款；

3. 视角 45° 优先：45° 立体感远强于 30°，五金、电子检测更清晰；

4. 光源搭配：必须配 4 分区环形 LED，独立开关侧光 / 正光，消除反光；

5. 兼容性：确认原有镜头为 C 口连续变倍，可单独加装 3D 模块，无需整套更换镜头。

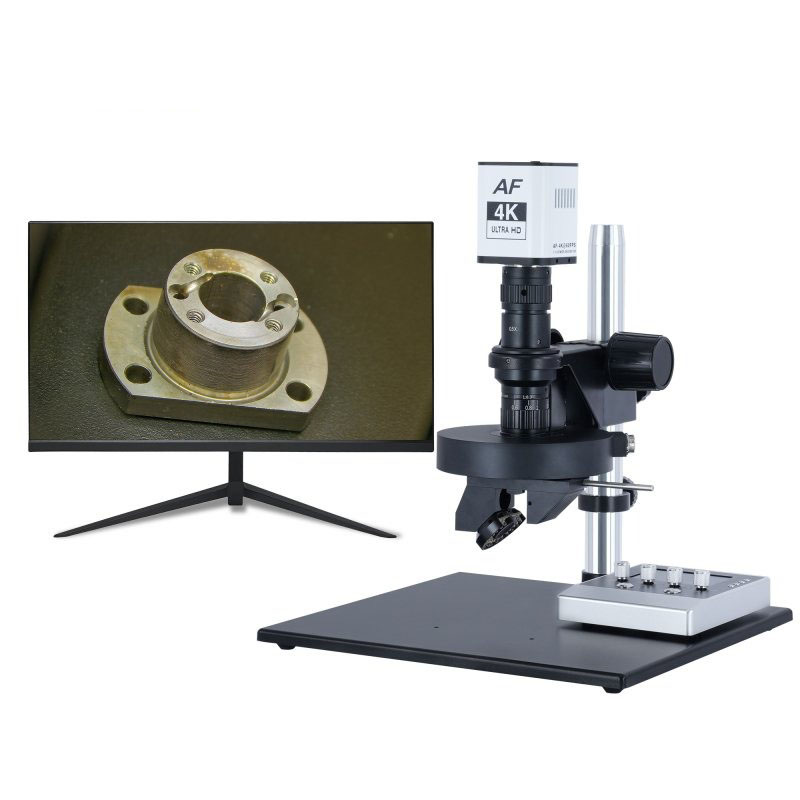

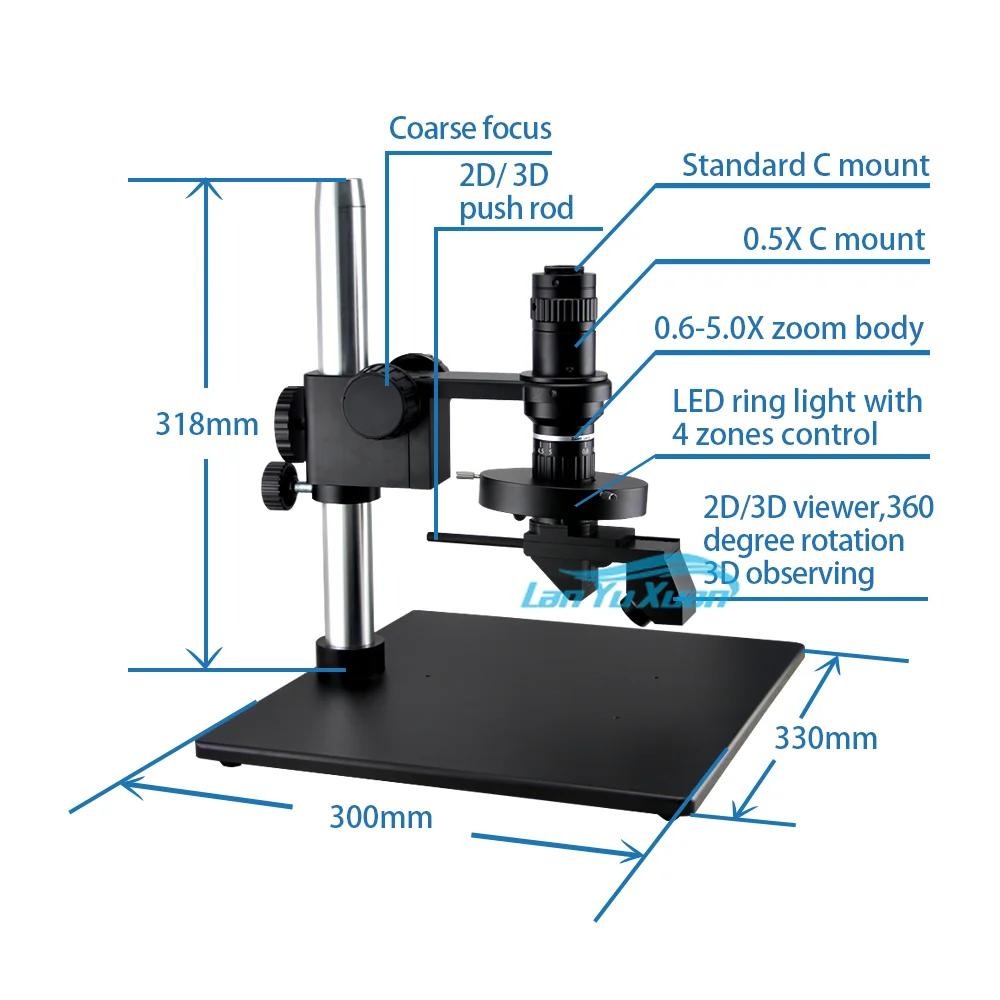

八、常见配套整机展示

​
