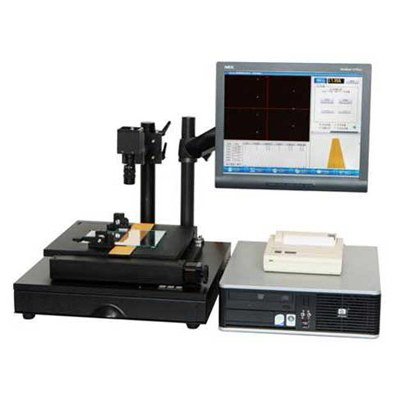

TPI150-Ⅱ型烟草数字测量投影仪

一、产品概述

TPI150-Ⅱ 是烟草行业专用非接触式数字投影测量仪器，集成光学、精密光栅数控、高速 CCD 成像技术，专为卷烟厂质检、烟草研究院、辅料供应商定制，用于卷烟全产业链辅料与烟支物理尺寸高精度检测，符合国家烟草行业检测标准。

核心优势：采用远心光路无调焦误差，投影法测量规避传统光电仪器因烟丝、丝束外溢造成的尺寸偏差，支持全自动 / 手动双模式，大幅降低人为检测误差。

二、可检测项目

1. 烟用接装纸（水松纸 / 打孔纸）检测

• 卷烟纸、接装纸总宽度

• 打孔水松纸孔线间距、孔线距边距离、打孔位置偏差

• 纸张边缘印刷对位、齿纹尺寸

2. 卷烟、滤棒检测

• 卷烟总长度、滤棒长度、滤棒外径

• 烟支端面轮廓、长短支偏差

• 解决传统光电仪烟丝外露、滤棒丝束突出导致的测量不准问题

3. 烟丝 / 梗丝一维尺寸

• 烟丝切丝宽度、梗丝薄片厚度

• 烟丝裁切均匀度、薄片厚薄差

4. 包装印刷检测

卷烟条盒、小盒印刷图文偏移、模切尺寸偏差

三、适配行业标准

• YC 170 烟用接装纸原纸

• YC 171 烟用接装纸

• YC/T 28.2 卷烟物理性能・长度测定

• YC/T 37.1 滤棒物理性能・长度测定

• GB/T 22838.2 卷烟滤棒光电长度测定标准

​

四、核心技术参数

五、四大核心功能模式

1. 全自动测量模式
样品放稳一键启动，自动定位、自动测量、自动保存数据，无人工干预，适合大批量流水线质检。

2. 手动精准模式
针对异形打孔纸、特殊梗丝样品，人工光标定点测量，灵活处理非标试样。

3. 滤棒专用测量程序
专用定位夹具，投影轮廓完整捕捉滤棒端面，消除丝束干扰。

4. 一维薄片测量程序
配套压平夹具，稳定夹持烟丝、梗丝薄片，厚度宽度快速批量检测。

六、设备特点

1. 远心光学光路：透射 + 反射双光源，成像无畸变，消除调焦带来的尺寸误差；

2. 进口核心元器件：CCD 相机、光栅尺、镜头均采用进口配件，长期使用稳定性强；

3. 全中文触控系统：内置烟草专用检测算法，自动判定合格 / 超差并标记；

4. 非接触无损检测：无机械挤压，不划伤接装纸、不压变形滤棒；

5. 数据可追溯：自动生成检测报表，支持导出 Excel，适配烟草企业质检台账管理；

6. 一体紧凑型机身：台式结构，占用实验室台面空间小，搬运便捷。

七、适用场景

卷烟生产车间质检室、烟草质量监督检测站、接装纸 / 卷烟纸 / 滤棒辅料生产企业、烟草科研实验室。
