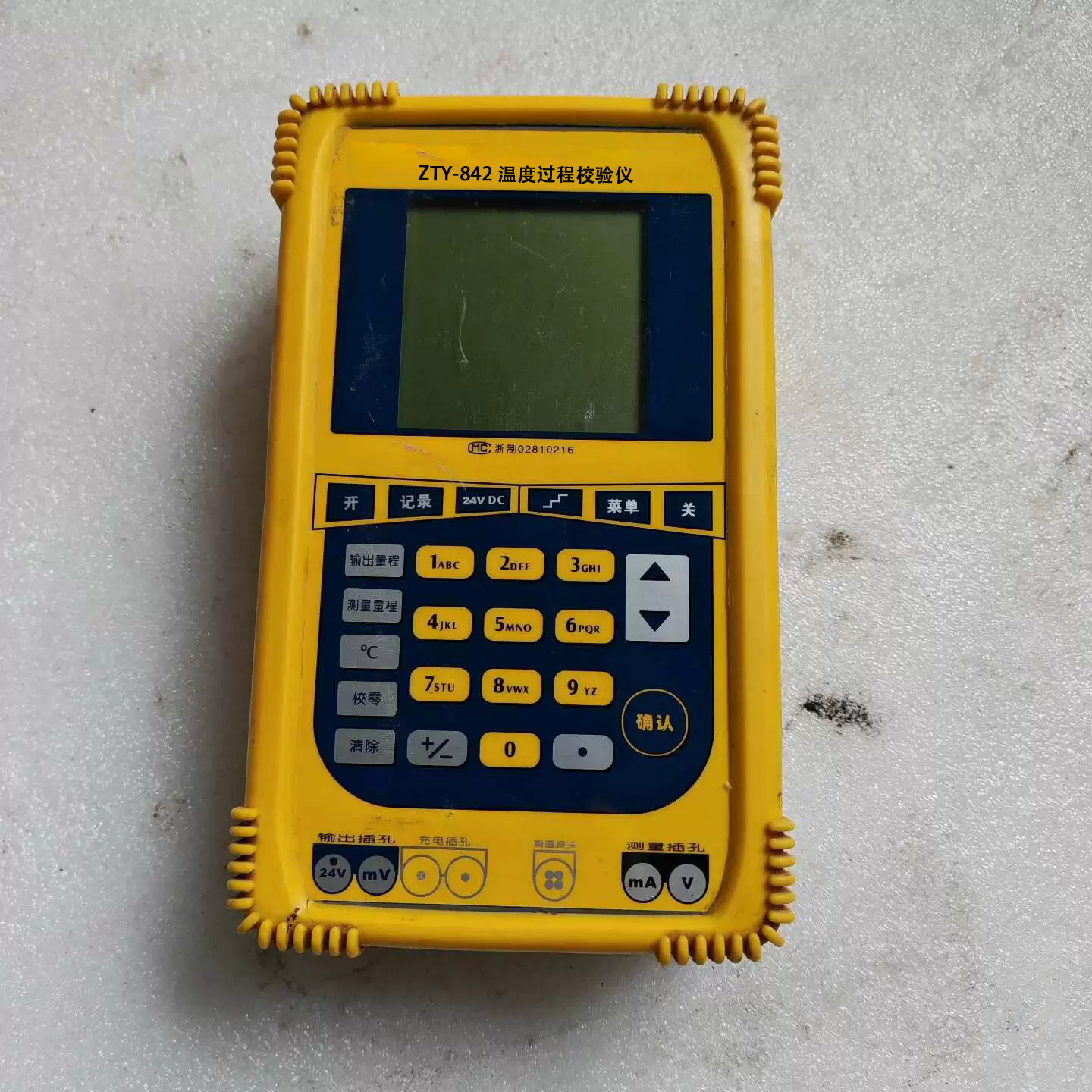

ZTY-842特稳携式校验仪（ZTY系列手持式多功能过程校准器）

一、产品定位

高精度便携式过程校验仪，0.02 级精度，双通道隔离（输出 + 测量同步），工业现场、计量实验室通用，专门校验温度仪表、变送器、数显表、记录仪、PLC 模块等，分为ZTY-842 基础款、ZTY-842 (TC) 热电偶专用款、ZTY841 全功能款。

二、核心技术参数

1. 精度等级：0.02 级
准确度：0.015% 读数 + 0.002% 满量程，5 年稳定保证；适用环境 0℃～45℃

2. 显示：输出 5 位、测量 6 位高清背光液晶屏，全中文菜单，同步显示物理量 + 百分比

3. 供电：内置镍氢充电电池，4.8V/1900mAh；常规使用 30h，带 24V 供电 / 背光 20h；支持外插直充无需拆电池

4. 防护：端口短路、反接、250V 误高压闯入声光报警，全通道限流保护

三、全功能信号输出（模拟信号给被检仪表）

1. 温度信号（核心强项）

• 热电偶 TC：内置 10 种分度（S/R/B/K/E/J/T/N/L/U），可输入正负温度，自动 / 手动冷端补偿；外置 Pt100 探头实时测环境温自动补偿，冷端设 0℃输出标准分度 mV 值，屏幕同时显示℃与 mV

• 热电阻 RTD：6 种分度（Pt100/Pt1000/Cu50/Cu100 等），支持二 / 三 / 四线制输出，自动补偿引线电阻，同步显示℃与 Ω

2. 电信号

• DC mV：±120mV；DC V：0～10V

• DC mA：0～24mA，内置24V 回路供电（80mA/2W），可直接驱动两线制变送器，回路故障自动提示

• 频率 Hz：方波 / 正弦波输出

3. 实用校准功能

• 步级自动校验：自定义多组校准点、停留时长，一键自动巡回输出，参数断电保存

• 信号微调 / 斜坡连续增减：逐位微调、线性升降信号，精准校验指针表线性度

• 百分比显示：4-20mA 对应 0～100% 直观读数

四、全功能测量（采集被测仪表信号）

双通道隔离，一边输出标准信号、一边同步测量反馈值，实现闭环校准：

1. 热电偶 mV、热电阻 Ω（二 / 三 / 四线）、DC mV/V、DC mA、频率

2. 温度模式同步显示：实测 mV/Ω + 对应温度值，无需查表

3. 数据锁定、最大 / 最小 / 平均值自动计算、超量程提示

4. 内置 USB 通讯，配套计量软件，自动记录检定数据、出具检定记录，符合计量规程要求

五、ZTY-842 与 ZTY-842 (TC)/ZTY841 区别

六、典型应用场景

1. 计量室：热电偶、热电阻、温度变送器、数显温控表检定

2. 化工 / 电力 / 冶金现场：DCS、PLC 模块、无纸记录仪、两线制变送器调试

3. 仪表维修：校准指针温度表、流量 / 压力变送器、温度传感器

4. 出厂质检：自动化仪表出厂精度批量校验

七、核心优势

1. 0.02 级高稳精度，低温漂、年漂移极小，长期无需频繁送检

2. 一体式便携机身，手提防滑外壳，电池续航长，适合户外巡检

3. 内置完整分度表，冷端自动补偿，省去人工查表、冰水浴操作

4. 隔离双通道，闭环同步输出测量，大幅提升校准效率

5. 多重安全保护，现场误接线不易损坏仪器
