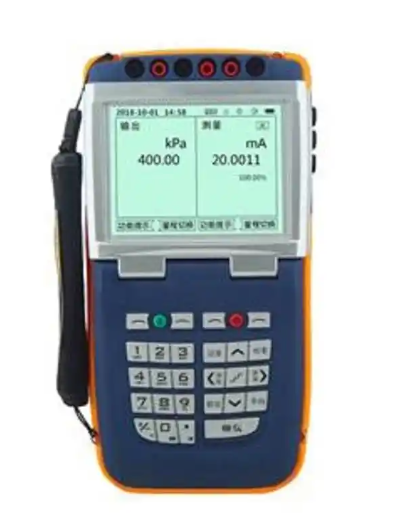

JY842便携式温度校验仪产品介绍

JY842 是中特精密生产的0.02 级、全中文、双通道、特稳携式温度校验仪，主打热电偶 / 热电阻高精度校准，兼顾 mV/mA/Ω 测量与输出，便携稳定，适合工业现场与实验室校准。

一、核心定位与用途

• 型号：JY842（特稳携式校验仪）

• 精度：0.02 级

• 通道：双通道完全隔离，可同步输出 + 测量、互不干扰

• 核心用途：校准热电偶、热电阻、温度变送器、DCS/PLC 卡件、二次仪表；替代电阻箱、电位差计、24V 电源、mA 表、欧姆表、温度计

• 典型场景：电力、石化、冶金、轨道交通、计量院所、设备维护

二、关键功能

1. 输出（模拟信号）

￮ mV：±100mV，10mA驱动

￮ mA：0–24mA，可带 24V 回路电源

￮ Ω/ 热电阻：6 种（Pt100/Pt1000/Ba1/Ba3/G/Cu50），1ms 响应

￮ 热电偶：10 种（S/R/B/K/N/E/J/T/WRe3-25/WRe5-26）

￮ 24V DC：80mA，短路自恢复

2. 测量（读取信号）

￮ V/mV/mA/Ω：自动量程

￮ 热电偶 / 热电阻：直接显示℃，同步显示 mV/Ω

￮ 冷端补偿：PT100 实时 / 固定温度 / TC 转接盒

3. 智能特性

￮ 全中文大屏，操作直观

￮ 可编程步级：自动 / 手动，自定义步数与间隔

￮ 单位转换：V/mA→工程单位（如温度、压力）

￮ 数据存储：现场记录，上位机软件导出报告

￮ 安全保护：输出抗 36V DC 误接，测量抗 250V AC 误接

 ​三、技术参数（分模块）

3.1 整机通用参数

• 准确度等级：0.02级（直流电量、电阻）；温度热电偶0.03级、热电阻0.02级

• 稳定度指标：短期时间漂移（24h）：±0.0015%FS；年度长期漂移：±(0.004%读数+0.001%量程)/年；温度漂移：±(0.0002%读数+0.0002%量程)/℃，工作温度区间5℃~45℃

• 隔离性能：测量通道、输出通道、24V辅助电源三者完全电气隔离，通道间耐压1000V DC，杜绝串扰

• 使用环境：工作温度0℃~50℃，存储温度-20℃~60℃；相对湿度20%~80%RH，无凝露、无腐蚀性气体

• 结构与供电：外形205×110×52mm，整机净重900g；内置4000mAh聚合物锂电池，满电常温连续输出续航8小时，单测量模式续航14小时；标配Type-C充电，充电时长3.5小时充满

• 接口配置：标准RS232串口，标配串口转USB数据线，支持上位机检定数据上传、证书自动生成；无蓝牙、WIFI，适配防爆现场使用

• 过载保护：输出端抗36V直流误接入，测量端抗250V工频交流误接入，瞬时过载自动熔断，无需更换保险丝

3.2 输出信号细分参数

• 直流mV输出：量程-100.000~+100.000mV，分辨率0.1μV，最大驱动负载10mA，负载变化误差≤50μV/mA

• 直流mA输出：量程0.000~24.000mA，分辨率0.1μA，最大带载电阻1000Ω，回路压降≤2V；支持电流短路自动断电恢复，短路保护响应时间<20ms

• 电阻/热电阻输出：覆盖Pt100/Pt1000/Cu50/Ba1/Ba3/G共6种；量程0~4000Ω，分辨率0.01Ω，响应速度1ms；支持二线/三线/四线电阻模拟，消除引线误差

• 热电偶输出：10种国标热电偶（S/R/B/K/N/E/J/T/WRe3-25/WRe5-26）；内置冷端补偿精度±0.2℃，补偿范围-10℃~50℃；支持固定冷端、外接PT100冷端盒两种模式

• 辅助24V电源：输出24.00V±0.5%，最大输出电流80mA，过流、过压双重保护

3.3 测量信号细分参数

• mV测量：-150~+150mV，输入阻抗≥1000MΩ，自动量程，准确度0.02级

• mA测量：0~30mA，输入阻抗≤20Ω，不影响原回路工况，准确度0.02级

• 电阻测量：0~5000Ω，四线制测量，消除引线电阻影响，最小分辨0.001Ω

• 温度测量：热电偶测温范围覆盖各分度号全量程，热电阻-200℃~850℃，可同步显示原始电量值与工程温度值

3.4 功能附加参数

• 步进输出：支持线性、阶梯、定点三种输出模式，步数最大99步，步间间隔1~999s可调

• 数据存储：本地可存储200组测量/输出数据，断电不丢失

• 精度等级：0.02 级

• 温度漂移：±(0.0002% 读数 + 0.0002% 量程)/℃

• 时间漂移：±(0.004% 读数 + 0.001% 量程)/ 年

• 外形：205×110×52mm，900g，便携抗摔

• 供电：充电锂电池，续航约 8 小时

• 接口：RS232，可连电脑做检定与数据管理

四、型号对比（同系列）

• JY842：温度专用（热电偶 + 热电阻），0.02 级

• JY822：多功能（V/mA/Ω/ 热电偶 / 热电阻 / 频率），0.01 级

• JY832：压力 + 温度双功能，带压力模块接口

五、选型建议

• 只做温度校准（热电偶 / 热电阻）→ JY842（性价比高）

• 需全功能（含频率、压力）→ JY822/JY832

• 要求更高精度（0.01 级）→ JY822
