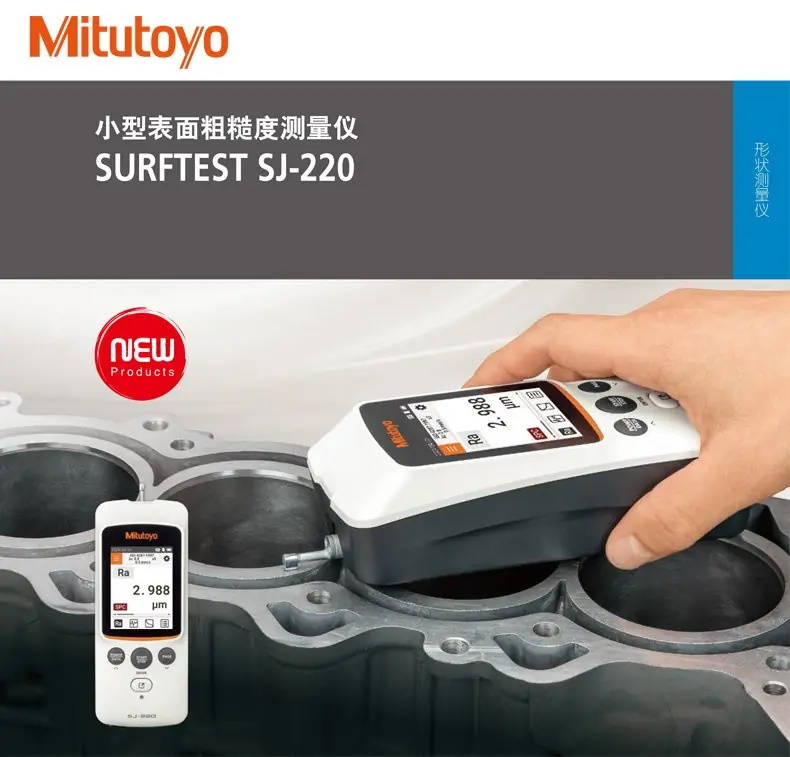

三丰SJ-220便携式表面粗糙度仪

一、产品定位

日本三丰 Mitutoyo 新一代手持粗糙度检测仪，替代经典 SJ-210，主打纳米级精度、触屏操作、无线数据传输、全新 ISO 国际标准，适用于车间现场质检、模具、汽车零部件、航空、精密加工、第三方检测机构移动检测。

二、核心升级（对比老款 SJ-210）

1. 精度跨越式提升

￮ 垂直分辨率：0.2nm（SJ-210 仅 1μm），精度提升 5000 倍

￮ 仪器噪点 Pt 值≤0.04μm（老款 0.12μm，降低 2/3）

￮ Z 轴总量程 360μm（-200~+160μm），支持自动量程切换

￮ 示值误差 ±(5%+4nm)，重复误差≤±1%

2. 人机交互革新

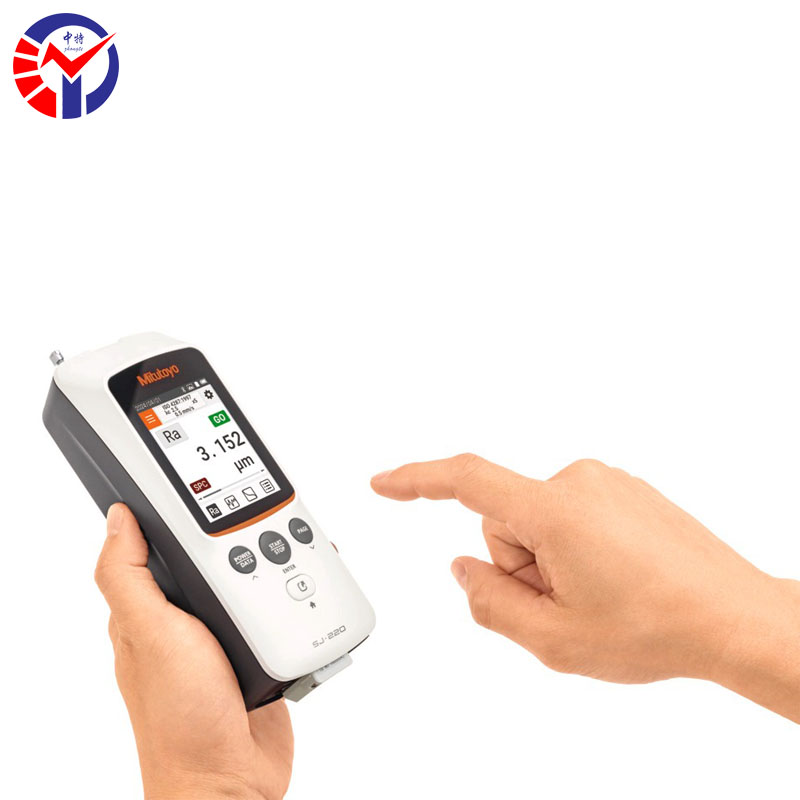

￮ 2.8 英寸彩色触控屏 + 实体 HOME 按键双操作，支持戴手套操作

￮ 屏幕防指纹涂层，油污车间清晰触控，可锁定触屏仅用按键

￮ 25 国语言（含泰语、越南语等东南亚语种）

￮ 全新 UI 界面，一键调取常用测量程序，内置趋势图表

3. 标准合规升级
完整支持ISO 21920:2021 最新粗糙度标准，兼容 JIS、ASME、VDA，出口外贸企业免检，老款 SJ-210 仅支持旧版 ISO1997 标准。

4. 数据传输全面升级（最大亮点）

￮ USB Type-C 双向有线通讯，直连电脑导出原始曲线、数据

￮ 可选 U-WAVE-TIB 蓝牙 / WiFi 无线模块，手机 APP 实时测量、自动生成 PDF/CSV 检测报告，无纸化质检

￮ 机身存储 100 组测量数据，内置曲线图谱回看

5. 续航与防护优化

￮ 充电一次支持1000 次测量，支持边充电边检测

￮ 驱动单元 IP65 防尘防水，主机 IP53，抗切削液、油污

￮ 整机仅 517.8g 轻量化，单手长时间测量不累

6. 配件通用
测针、驱动组件、延长杆、测量台全部兼容 SJ-210 旧款耗材，无需重新采购探针。

三、基础硬件参数

1. 测量行程

• 标准驱动：X 轴扫描长度 17.5mm

• 窄槽横向驱动：X 轴 5.6mm（深孔、沟槽专用）

• 测量速度：0.25~1mm/s 多档可调

2. 测力与测针（2 种选配）

• 0.75mN 轻测力：软铝、铜、塑料、薄壁件，不易划伤工件

• 4mN 标准测力：钢、铸铁、模具钢等硬质金属

• 标配测针：60° 锥角 2μm；可选 90°/5μm 粗测针

3. 粗糙度参数全覆盖

支持 Ra、Rz、Ry、Rt、Rp、Rc、RSm、Rsk、Rku 等12 种国际通用粗糙度参数，适配各类行业图纸要求。

4. 尺寸重量

主机尺寸：164.7×67.1×51.9mm
整机重量：517.8g（含内置充电电池）

四、三种驱动单元可选，适配不同工况

1. 标准直驱（178-741-11，市面主流款）

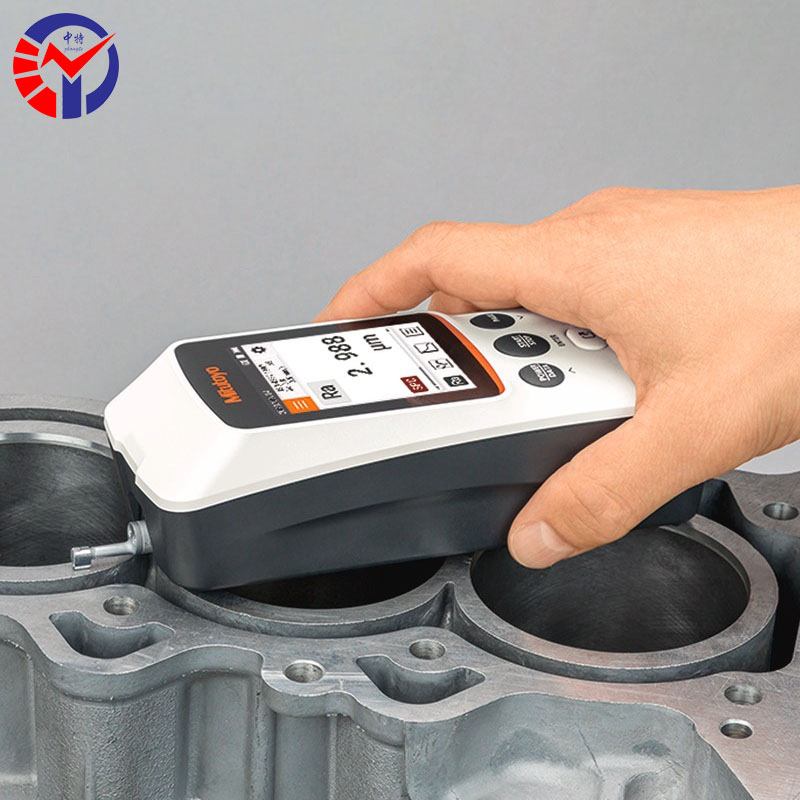

一体手持，平面、轴类、箱体通用，日常 90% 检测场景首选。

2. 退避式驱动
测头可自动回缩，测量台阶、法兰端面、工件边缘防碰撞。

3. 横向窄槽驱动
微型横向探头，深孔、内槽、狭小型腔、螺纹端面专用。

五、适用行业 & 测量工件

1. 汽车制造：曲轴、缸体、活塞、齿轮、轴承、刹车盘摩擦面

2. 模具行业：注塑模、冲压模型腔，检测脱模光洁度

3. 精密机械加工：磨床、车床、CNC 加工件、液压阀芯

4. 航空航天：涡轮叶片、铝合金结构件

5. 电子半导体：铝基板、精密治具、晶圆载具

6. 第三方检测 / 实验室：上门验货、材料摩擦性能检测

六、配套选购配件

1. 蓝牙无线模块 U-WAVE-TIB（手机无线传数据）

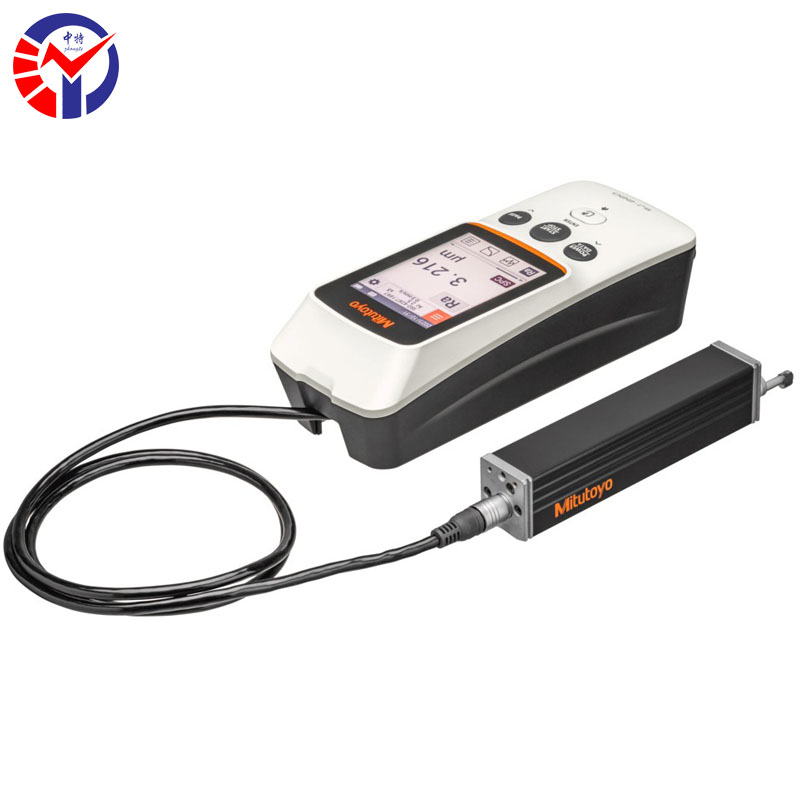

2. 分体延长信号线（深腔远距离测量）

3. 立式测量台（固定仪器，高精度小件测量）

4. 标准粗糙度校准块（日常校验仪器精度）

5. 原装替换测针、防震便携收纳箱

七、和国产粗糙度仪核心优势对比

1. 纳米级 0.2nm 垂直分辨率，国产机型大多仅 0.01μm 级，超精加工检测数据更稳定；

2. 原厂 ISO21921 新标准认证，出口客户认可；

3. 工业级 IP65 驱动防护，长期油污车间故障率低；

4. 无线手机出报告功能，省去电脑导出步骤，提升质检效率；

5. 三丰原厂耗材通用性强，售后维修网点覆盖广。
