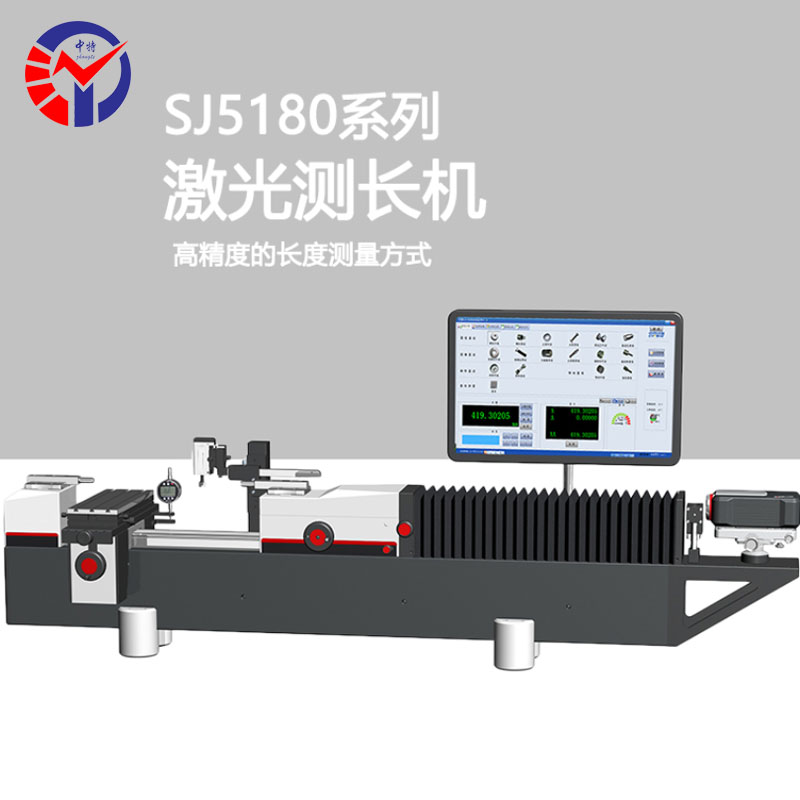

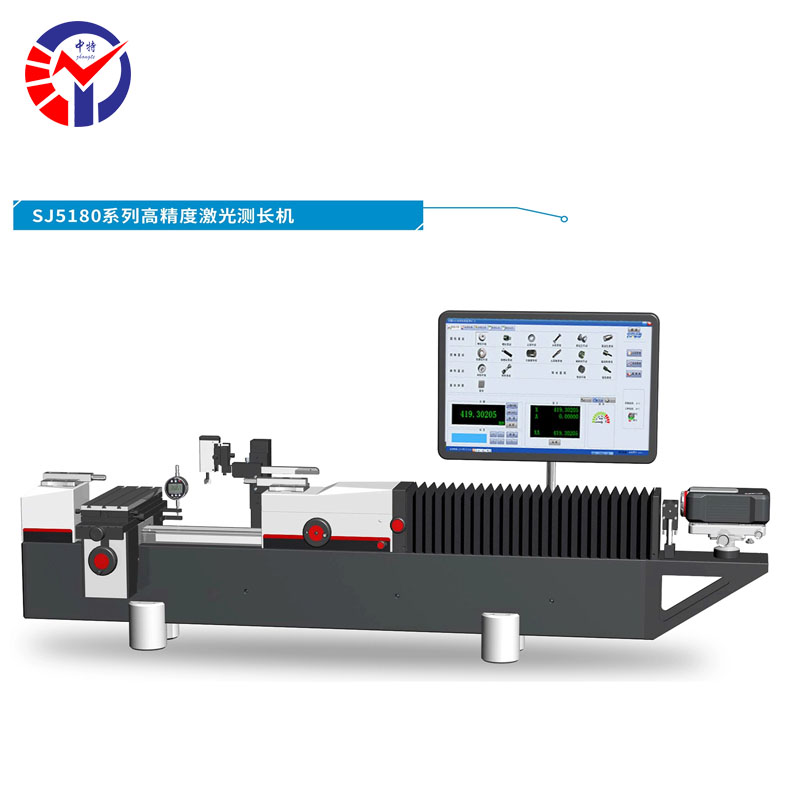

SJ5180系列一米激光测长机
SJ5180 系列一米激光测长机将激光应用在接触式测长机测量上，具有精度高、使用方便、功能强等优点。仪器采用高精度激光测量系统、精密研磨导轨、高精度温度环境补偿系统、双向恒测力系统、高性能计算机控制系统技术，能实现各种长度参数的高精度测量。
产品应用
SJ5180 系列一米激光测长机能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类。还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。
部分技术指标
型号 SJ5180-1000
• 测量范围
￮ 外尺寸直接：0~1020mm
￮ 内尺寸比对：5~900mm
• 分辨力：0.01μm
• 测力：0.1N、0.3N、0.5N、1~10N 手动连续可调
• 测量最大中径：环规 200mm、塞规 250mm
• 仪器尺寸：2000mm×400mm×450mm
• 仪器重量：180kg
五轴工作台
型号 ST-30.1（标配）
• Z 轴：0~50mm
• Y 轴：±25mm
• X 轴浮动：±10mm
• Z 轴旋转：±3°
• Y 轴摆动：±3°
• 负载：50㎏
• 台面尺寸：350mm×125mm
仪器主要功能
1). 标配功能
• 检测量块 & 块规：（0.1~1000mm）
• 光滑环规：φ5\φ200mm（壁厚≤50 mm，高度≤50mm）、光滑塞规：φ1\φ220mm
• 螺纹环规：M5\M200（螺距 0.8\4mm）
• 螺纹塞规：M1\M220（螺距 0.25\5.5mm）
• 光滑卡规：内卡 5\200mm，外卡 1\300mm
• 千分尺校对杆：25~1000mm
• 塞尺：0.02~1mm
• 针规：φ0.1~φ10mm
• 三针：0.118~6.585mm
• 两点内径千分尺：25~1000mm
2). 可选配功能
• 小型光滑环规：φ0.8~φ5mm
• 螺纹环规：规格 M3\M4（螺距 0.5\0.7mm）、M200\M450（螺距 4.5\6mm）
• 光滑锥度环规：φ5~φ200mm（厚度≤50mm）
• 光滑锥度塞规：φ5\φ60mm（长度 10\100mm）；φ60~φ200mm（长度≤50mm）
• 螺纹锥度环规：M5~M200mm（厚度≤50mm）
• 螺纹锥度塞规：M5\M60mm（长度 10\100mm）；M60~ M200mm（长度≤50mm）
• 锯齿螺纹、梯形螺纹：M3\M450（螺距 0.5\6mm）
• 花键环塞规 / 花键及标准齿轮（跨棒距测量）：内 φ10\φ450mm，外 φ5\φ450mm，模数 0.8~6mm
• 外径千分尺示值误差手动校准：25~1000mm
• 数显及游标卡尺示值误差手动校准：75~1000mm
• 深度千分尺示值误差手动校准：0\25、25\50、50~75mm
• 三爪内径千分尺手动校准：φ6~φ200mm
• 表类（百分表、千分表、杠杆表手动校准）
• 数显半径规手动校准：R5~R700mm
• 轴承内外圈锥度、沟槽底径内外径及沟槽宽度、精密零部件的长度尺寸，内外径尺寸测量
SJ5180 系列一米激光测长机高精度、高稳定性
1. 高精度激光测量系统，线性测量精度达到 0.5PPM，分辨力达到 0.01μm，测量精度高；
2. 精密研磨导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；
3. 进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集；
4. 采用大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠；
5. 采用紧凑型摩擦驱动结构，保证了头座移动过程中的稳定性。
环境条件
• 参考环境温度：（20±1）℃以内，温度变化不超过 0.2℃/h。
• 相对湿度控制在 20%～60%。
• 校准室内应无影响测量的灰尘、震动、噪音、气流、腐蚀性气体和较强磁场。
• 校准实验室应符合精密仪器实验室振动等级标准，环境振动≤0.03mm/s。
