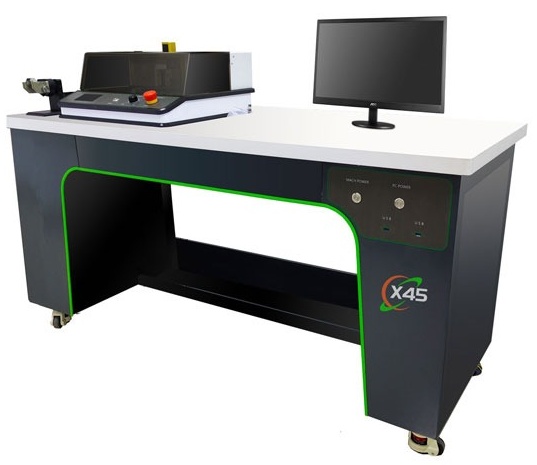

X45（Micro X45）是中特精密推出的高端全自动端子截面分析仪，主要用于低压及高压线束（最大 150mm²）的端子剖面品质检测，尤其适合新能源汽车线束应用。

一、核心用途

• 适用对象：低压线束、高压线束（≤150mm²）、新能源汽车线束、端子压接剖面。

• 检测项目：端子压接高度、宽度、导体面积、压缩比、绝缘层厚度、毛刺、间隙等。

​

二、主要特点

1. 全自动流程：自动切割、研磨、清洗、图像采集、一键分析，约 30 秒完成单个样品。

2. 大平方适配：最大可测150mm²高压线束，满足新能源线缆需求。

3. 精准定位与成像：

￮ 激光定位，手动 / 自动 / 半自动三种模式。

￮ 超景深高清镜头，45–260 倍可调，测量精度1–2μm。

4. 稳定可靠：

￮ 循环冷却 + 降温降噪系统，支持长时间连续工作。

￮ 爪型高强度耐腐蚀夹具。

5. 智能软件：

￮ 内置 1000 + 行业标准，36 项软件测量项目。

￮ 多语言模板，自动生成定制化检测报告。

三、技术参数（核心）

• 显微镜：0.75X–4.5X（6 档）

• 视频总倍率：40–260X

• 适用线径：0.05–150mm²

• 成像系统：300 万像素工业高清相机

• 控制模式：手动 / 自动 / 半自动

• 冷却系统：内置循环冷却

四、设备组成

• 全自动切割单元

• 精密研磨单元

• 腐蚀清洗单元

• 高清图像采集系统

• 专用端子分析软件
