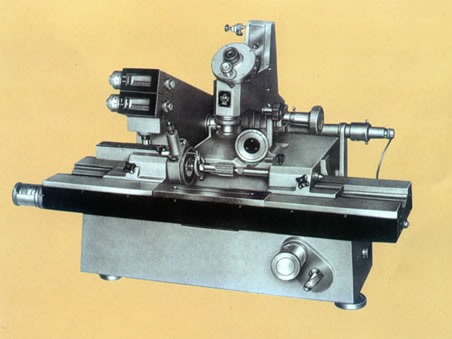

一、产品名称：投影式万能工具显微镜​
二、产品型号：19JA​
三、产品品牌：中特精密​

一、核心技术规格

1. 坐标测量：X=200mm，Y=100mm；投影读数分度值 0.001mm；温度20±2℃下，X最大不准确度0.0035mm（未修正）/0.0025mm（修正），Y为0.0025mm/0.0015mm

2. 光学系统

￮ 物镜：1×、3×、5×；搭配测角/轮廓目镜总放大10×、30×、50×；双像目镜15×、42×、65×

￮ 物方视场：Φ20、Φ6.6、Φ4（对应1/3/5×，测角目镜）

￮ 立臂可倾斜±15°（分度10′），适配螺纹、齿轮等螺旋零件测量

3. 附件与承载：光学分度台（10″）、分度头（1′）、光学定位器（测头Φ3mm）；玻璃工作台215×130mm；最大承载40kg；主机重250kg，外形980×1020×640mm

4. 环境要求：20±2℃，每小时温变≤1℃，工件与仪器温差≤0.5℃

二、功能与典型应用

• 测量方法：影像法、轴切法、接触法，直角/极坐标测量

• 适用工件：刀具、模具、螺纹（中径/螺距/牙型半角）、齿轮、样板、电路板孔位、键槽对称度等；常用于精密制造、计量院所、航空航天零部件检测

三、仪器特点

1. 纯光学投影读数，结构稳定，适合车间与计量室长期使用

2. 附件丰富，可扩展测角、圆弧、螺纹分划，满足多场景几何量检测

3. 与数显型19JC、电脑型19JPC相比，19JA侧重传统光学投影，成本与维护门槛更低

四、维护与采购提示

1. 光学部件避免油污指纹，定期清洁镜头；导轨润滑用专用精密仪器油

2. 必须在恒温条件下使用与校准，防止温度波动影响精度

3. 东莞市中特精密仪器可提供19JA的专业校准、维修、配件更换服务（联系电话：13790611951；地址：广东省东莞市石碣镇沙腰村新华路8号），同时可配套提供升级方案（加装数显/影像系统为19JPC级）

五、型号区分

• 19JA：纯投影式（光学读数）

• 19JC：数显光栅型（数字读数）

• 19JPC：电脑影像型（软件处理+图形输出）
