三、产品品牌：胜利/Victor

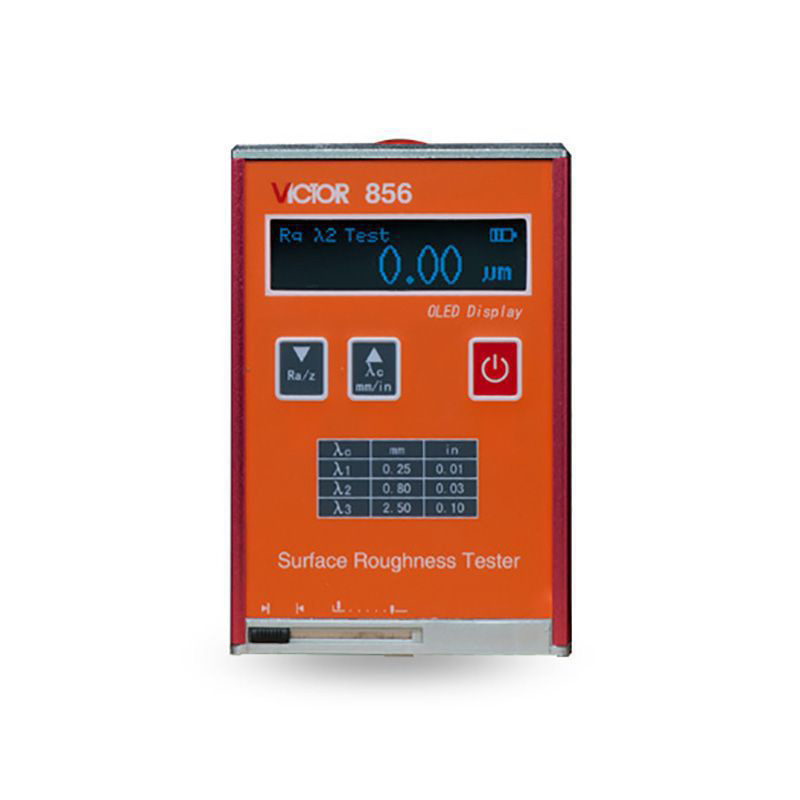

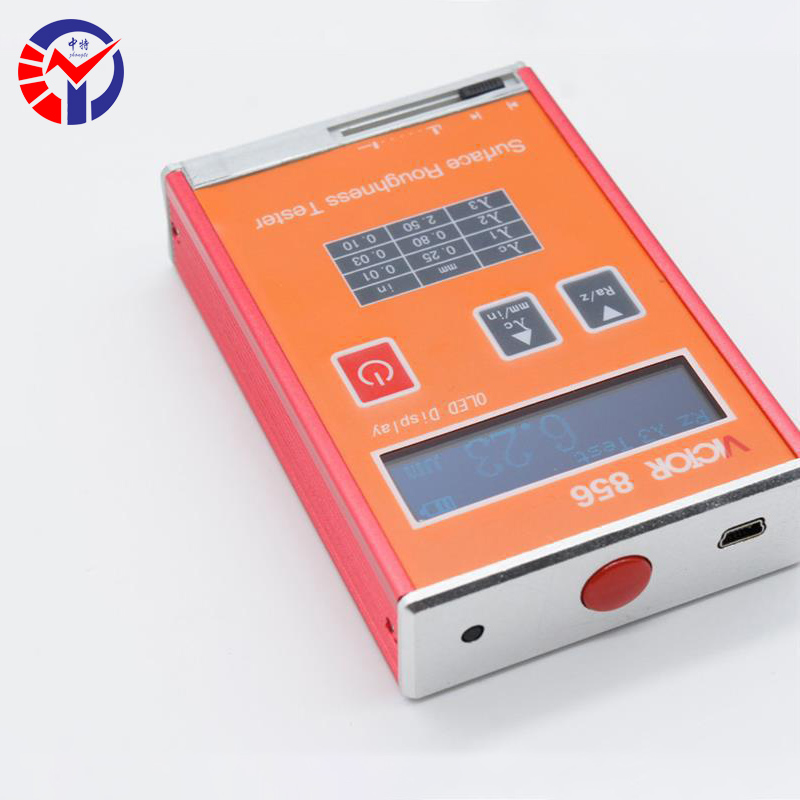

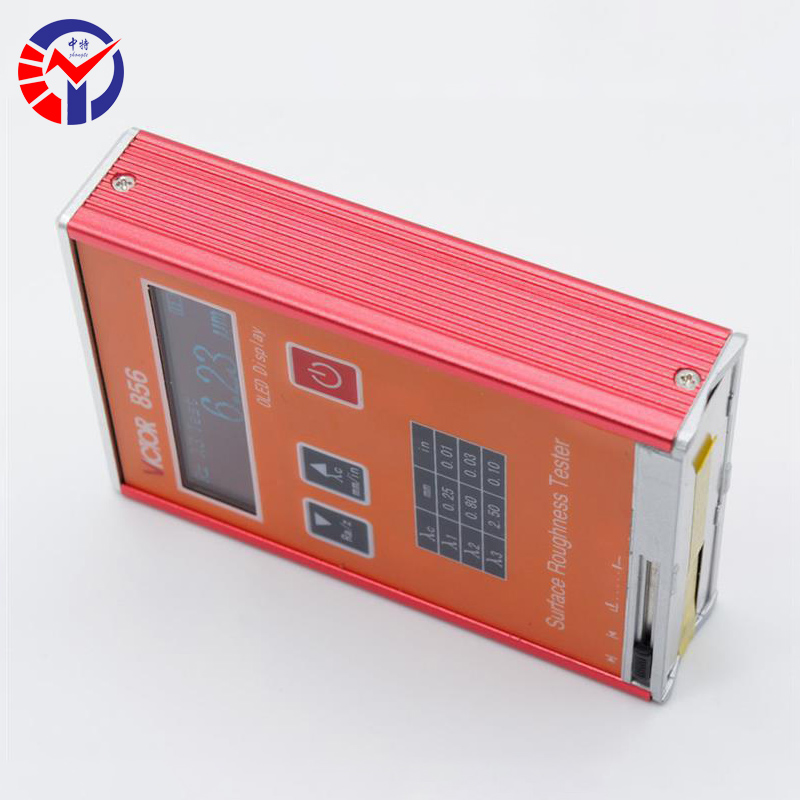

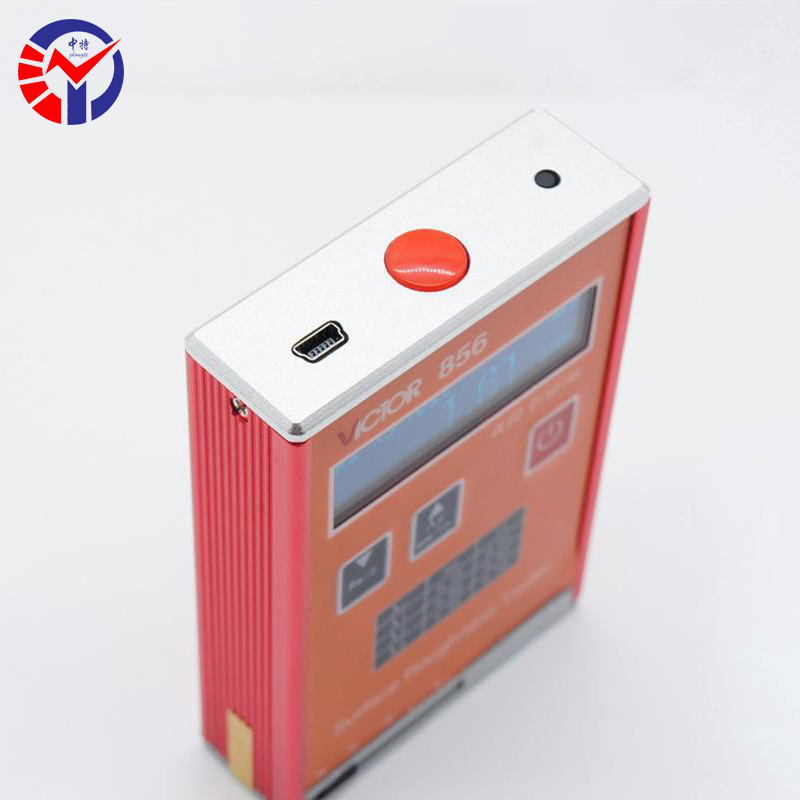

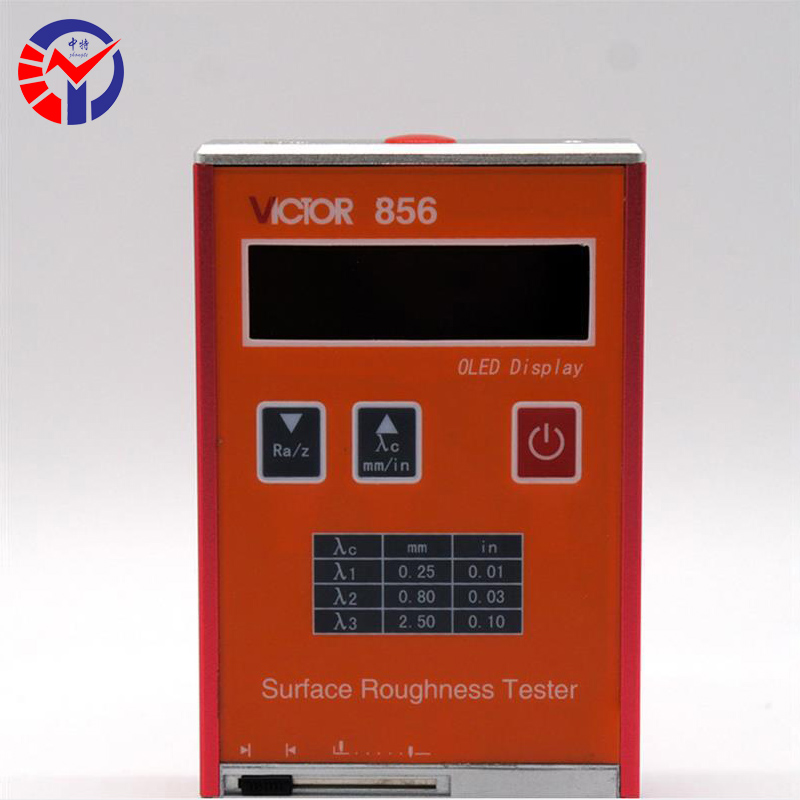

VC856 便携式表面粗糙度仪介绍

VC856袖珍式表面粗糙度仪是胜利/Victor推出的一款便携式表面粗糙度测量仪器。

以下是其详细介绍：

特点

• 多参数测量：可测量Ra、Rz、Rq、Rt等参数。

• 操作简便：采用顶部双按键设计，符合人机工程学原理，方便左、右手操作。

• 保护功能好：增加了传感器测头保护门，能有效保护测头，保证测量精度。

• 显示清晰：采用OLED双屏设计，宽温、高亮度、可视角度大，便于在各种场合查看测量数值。

• 性能优越：采用ARM处理器，测试速度大大提高；电路功耗和噪声极低，装配精确，测量稳定。

• 携带方便：体积小、重量轻，且内置锂离子充电电池及充电控制电路，连续工作时间大于20小时，适合现场应用。

技术参数

• 测量范围：Ra、Rq为0.05μm～20.0μm；Rz、Rt为0.1μm～50μm。

• 取样长度：有0.25mm、0.80mm、2.50mm三种可选。

• 评定长度：包括1.25mm、4.0mm、5.0mm。

• 示值精度：0.01μm。

• 示值误差：±（7-10）%。

• 示值变动性：＜12%。

• 电池：3.7V锂离子电池。

• 外形尺寸：106×70×24mm。

• 重量：200g。

测量原理

将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器的触针感受被测表面的粗糙度，使触针产生纵向位移，该位移使传感器上的压电晶体电荷量发生变化，电荷量变化输入到电荷放大器中转变为电压信号，经过放大之后进入数据采集系统，ARM芯片将采集的数据进行数字滤波和参数计算，最终在仪器显示器上读出测量结果。

标准配置

包括粗糙度主机1台、多刻线样板1块、有机玻璃测试板1块、标准USB充电器1个、Micro AB USB数据线1条。

​
