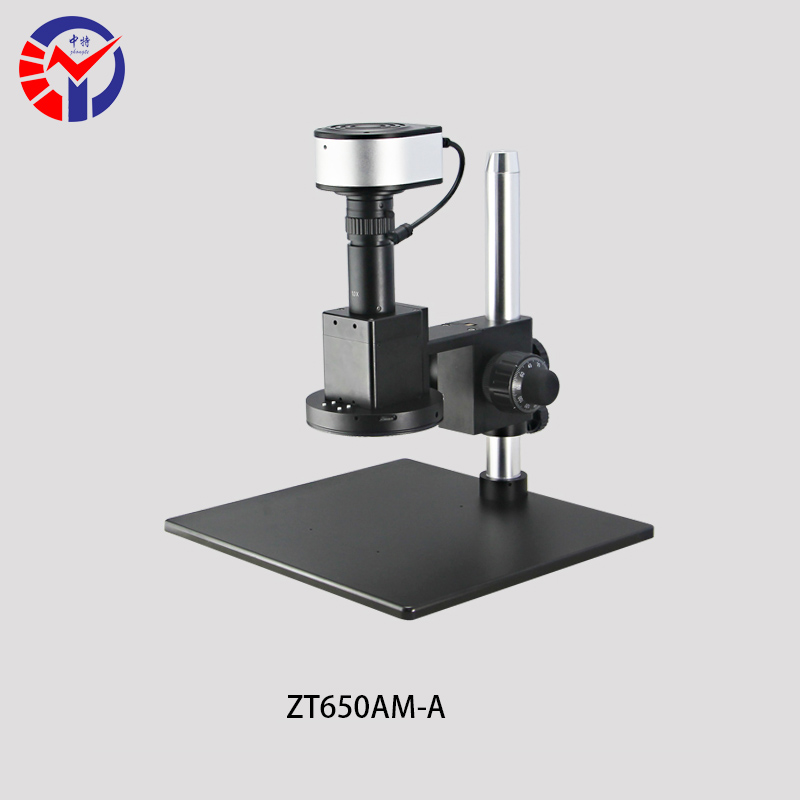

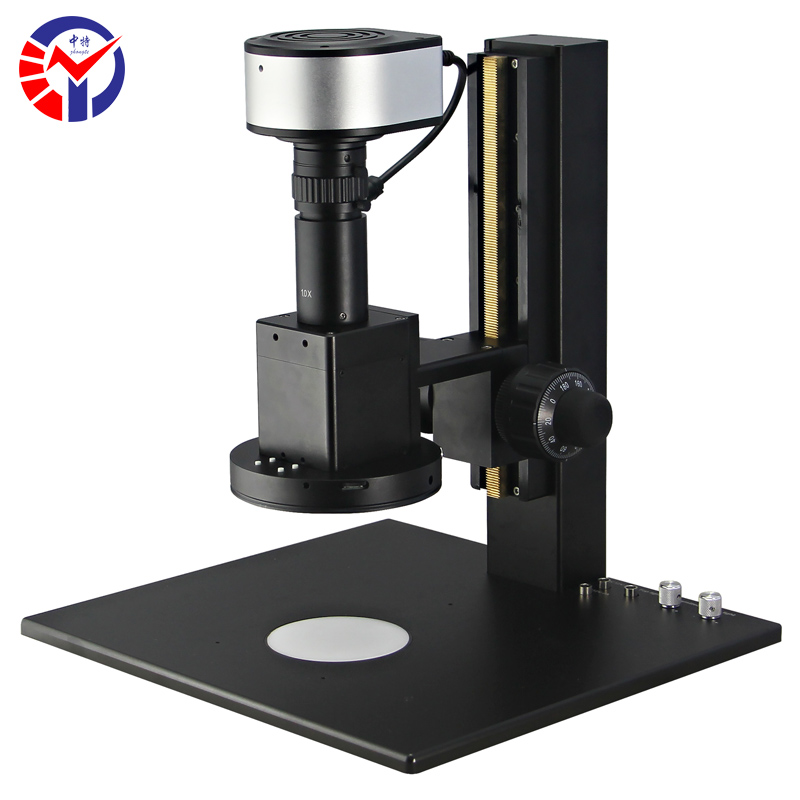

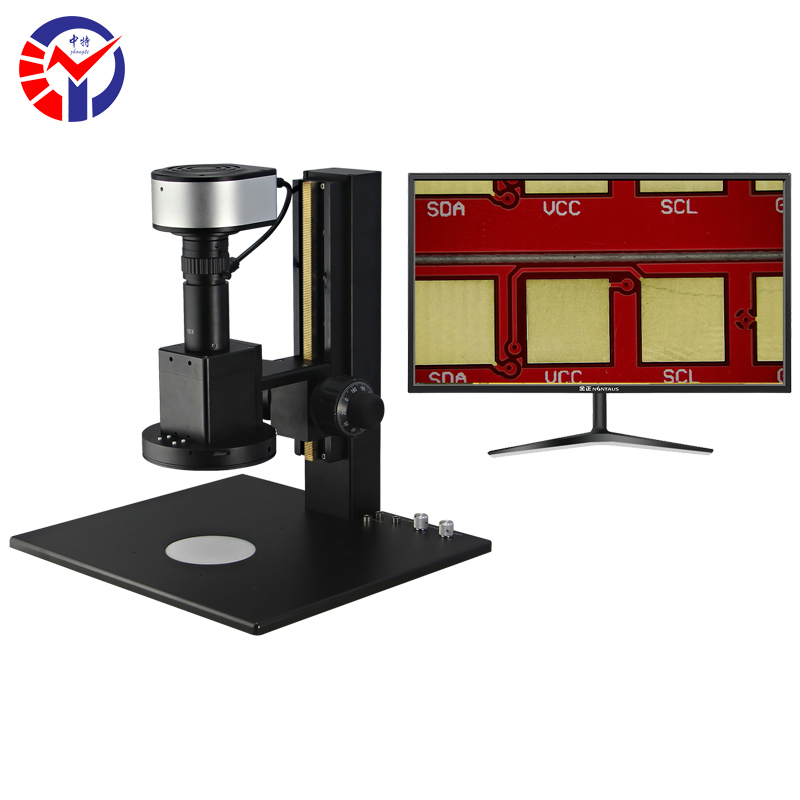

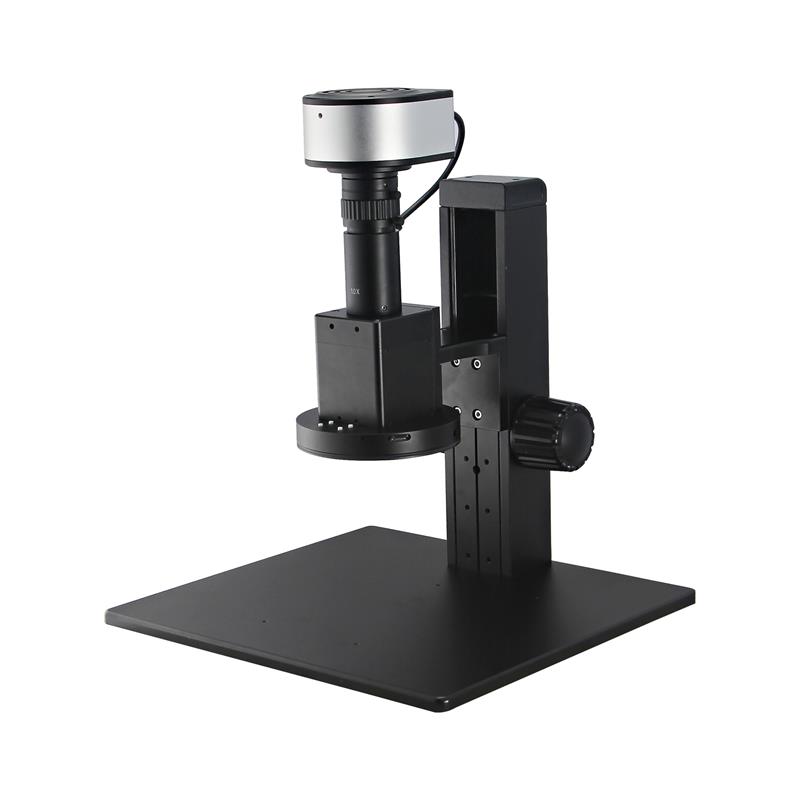

ZT650AM电动变倍智能测量视频显微镜
主要特性
1、0.6-5.0X电动无极变倍，智能设置巡航倍率
2、精密光路设计，连续巡航中心保持不变，重复精度高达0.001μm
3、精准电子反馈系统，无需电脑，无需安装程序，连HDMI高清显示器即可
4、实时更新和显示光学倍率和成像倍率，出厂设置后，无需标定，直接测量
5、模块化设计，多种倍率CCD接口与辅助物镜可选，另外提供不同功能的模块选配件，例如同轴装置，偏光同轴装置，物镜微调装置，DIC组件等
6、内置智能测量软件，一键保存高清图像和测量数据，鼠标直接操作，简单便捷
光学参数表
型号 | ZT650AM | |
镜头 | 光学倍率 | 0.6-5.0x |
变倍方式 | 电动变倍 | |
视野 | 12x6.75-1.44x0.81 | |
总放大倍率 | 28-240X(基于15.6寸显示器) | |
工作距离 | 86mm | |
相机 | 分辨率 | 1920*1080 |
帧率 | 60fps | |
传感器 | 1/2” | |
像素尺寸 | 3.75x3.75μm | |
输出 | 全高清HDMI | |
测量功能 | 支持点，线，平行线，圆，弧，角度，矩形，多边形等测量 | |
保存功能 | 拍照和录像保存到U盘 | |

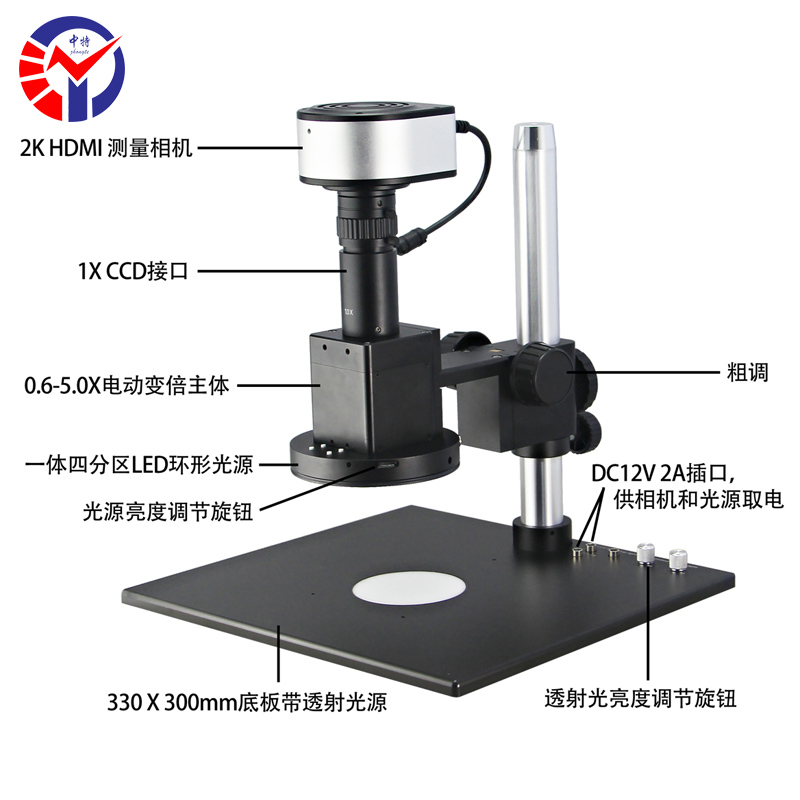

支架 | 底板尺寸 | 330*300mm |
立柱高度 | 318mm | |
立柱直径 | 32mm | |
调焦 | 粗调 | |
光源 | 环形光源 | 12V13W一体四分区LED环形光源，228PCS LED灯珠，0-100%亮度可调 |
透射光源 | 12V5W透射光源，0-100%亮度可调 | |
倍率 | 工作距离 | 视野 | 景深 | 数值孔径 | 分辨率 |
0.6X | 85.6mm | 12x6.75mm | 3.12mm | 0.021mm | 0.016mm |
0.8X | 85.6mm | 9x5.06mm | 2.04mm | 0.025mm | 0.014mm |
1.0X | 85.6mm | 7.2x4.05mm | 1.21mm | 0.033mm | 0.010mm |
2.0X | 85.6mm | 3.6x2.03mm | 0.38mm | 0.053mm | 0.006mm |
3.0X | 85.6mm | 2.4x1.35mm | 0.20mm | 0.067mm | 0.005mm |
4.0X | 85.6mm | 1.8x1.01mm | 0.13mm | 0.079mm | 0.004mm |
5.0X | 85.6mm | 1.5x0.81mm | 0.09mm | 0.090mm | 0.004mm |
可选附件
型号 | 名称 | 规格 |
CCD接口 | ||
C6503 | 0.3X CCD接口 | 标准C接口 |
C65045 | 0.45X CCD 接口 | 标准C接口 |
C6505 | 0.5X CCD接口 | 标准C接口 |
C65067 | 0.67X CCD接口 | 标准C接口 |
C6510 | 1X CCD接口 | 标准C接口 |
C6515 | 1.5X CCD接口 | 标准C接口 |
C6520 | 2X CCCD接口 | 标准C接口 |
C6530 | 3X CCD接口 | 标准C接口 |
辅助物镜 | ||
AW6503 | 0.3X 辅助物镜 | 连接于1X物镜，工作距离:270mm |
AW6504 | 0.4X辅助物镜 | 连接于1X物镜，工作距离:195mm |
AW6505 | 0.5X 辅助物镜 | 连接于1X物镜，工作距离:160mm |
AW6506 | 0.6X辅助物镜 | 连接于1X物镜，工作距离:130mm |
AW65075 | 0.75X 辅助物镜 | 连接于1X物镜，工作距离:105mm |
AW6515 | 1.5X 辅助物镜 | 连接于1X物镜，工作距离:50mm |
AW6520 | 2.0X 辅助物镜 | 连接于1X物镜，工作距离:39mm |
光源 | ||
LC6511 | 11mm 同轴器 | 连接11mmLED 点光源 |
LC6511P | 11mm 偏光同轴器 | 连接11mmLED点光源，偏光调节 |
L6511 | 11mmLED 点光源 | 3W，亮度可调，用于LC6511和LC6511P |
L6511I | 11mmLED 点光源带程控调光器 | 3W，亮度可调，用于LC6511和LC6511P |
LR65-R | 环形侧光源 | 12V 5W 固定立柱上作为斜照明使用，立柱安装孔径32mm，亮度均匀 |
LL65 | 条形光源 | 条形LED照明，立柱安装孔径32mm，大视野照明，适用于低倍率，很好的均匀度 |
无限远平场消色差物镜 | ||
FW235U | 无限远平场消色差物镜 | 倍率:5X,数值孔径:0.12mm，工作距离:26.1mm |
FW2310U | 无限远平场消色差物镜 | 倍率:10X,数值孔径:0.25mm，工作距离:20.2mm |
FW2320U | 无限远平场消色差物镜 | 倍率:20X,数值孔径:0.40mm，工作距离:8.8mm |
FW2340U | 无限远平场消色差物镜 | 倍率:40X,数值孔径:0.60mm，工作距离:3.98mm |
FW2350U | 无限远平场消色差物镜 | 倍率:50X,数值孔径:0.7mm，工作距离:3.68mm |
FW2360U | 无限远平场消色差物镜 | 倍率:60X,数值孔径:0.75mm，工作距离:1.22mm |
FW2360UA | 无限远平场消色差物镜 | 倍率:60X,数值孔径:0.7mm，工作距离:3.18mm |
FW2380U | 无限远平场消色差物镜 | 倍率:80X,数值孔径:0.8mm，工作距离:1.25mm |
FW23100U | 无限远平场消色差物镜 | 倍率:100X,数值孔径:0.85mm，工作距离:0.4mm |
长工作距复消色差物镜 | ||
FW522M | 长工作距复消色差物镜 | 倍率:2X,数值孔径:0.055mm，工作距离:34.6mm |
FW523.5M | 长工作距复消色差物镜 | 倍率:3.5X,数值孔径:0.1mm，工作距离:40.93mm |
FW525M | 长工作距复消色差物镜 | 倍率:5X,数值孔径:0.13mm，工作距离:44.5mm |
FW5210M | 长工作距复消色差物镜 | 倍率:10X,数值孔径:0.28mm，工作距离:34mm |
FW5220M | 长工作距复消色差物镜 | 倍率:20X,数值孔径:0.29mm，工作距离:31mm |
FW5250M | 长工作距复消色差物镜 | 倍率:50X,数值孔径:0.42mm，工作距离:20.1mm |
