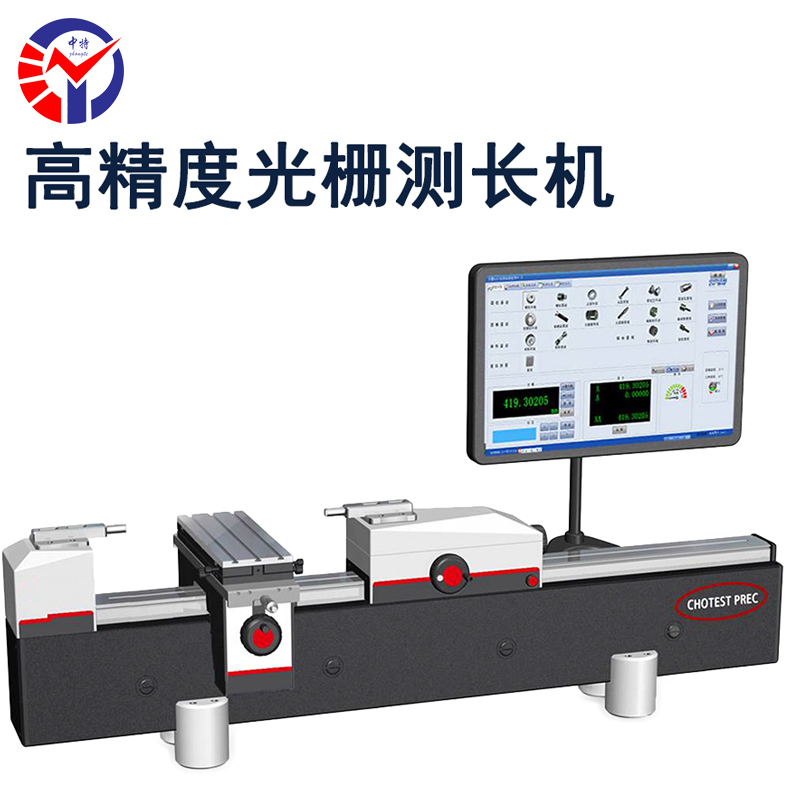

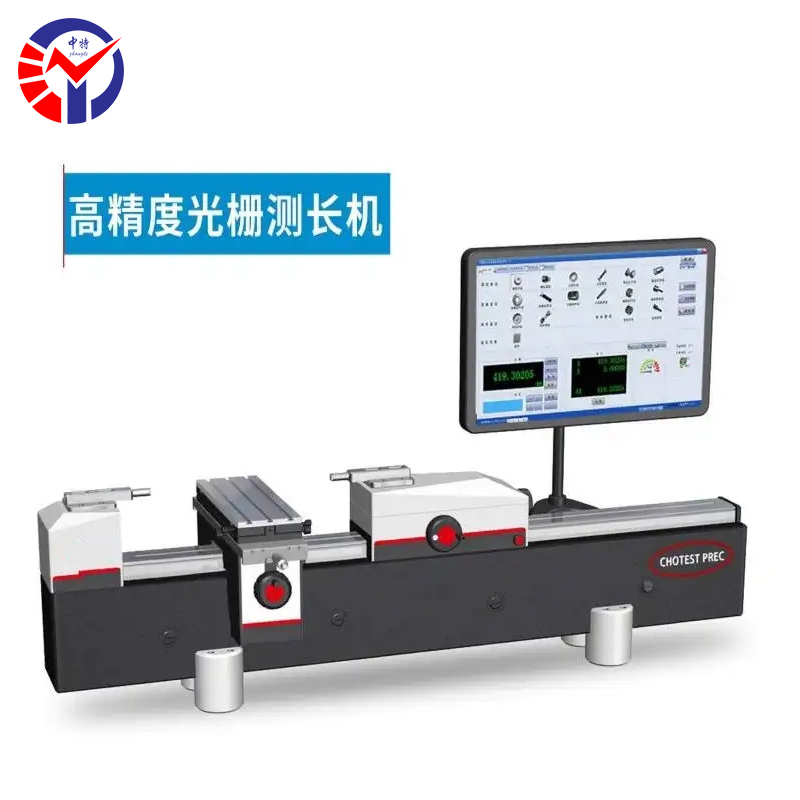

SJ5100-Prec系列高精度光栅测长机采用高精度玻璃光栅测量系统,高精度的长玻璃光栅尺覆盖整个测量范围，测量精度高、大范围内可绝对测量。基座采用高平面度的济南青大理石，导轨采用自主研发定制加工的高精度直线导轨，仪器稳定可靠，采用双向恒测力系统保证了仪器测力对精度影响量小。
产品介绍：
SJ5100-Prec系列高精度光栅测长机采用高精度玻璃光栅测量系统,高精度的长玻璃光栅尺覆盖整个测量范围，测量精度高、大范围内可绝对测量。基座采用高平面度的济南青大理石，导轨采用自主研发定制加工的高精度直线导轨，仪器稳定可靠，采用双向恒测力系统保证了仪器测力对精度影响量小。

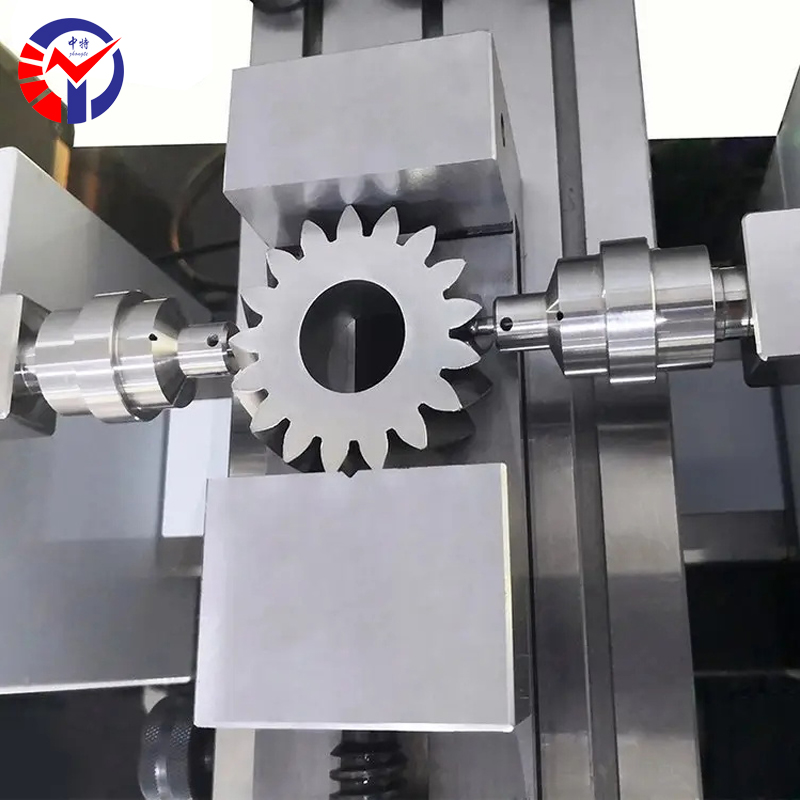

SJ5100-Prec系列主要用于计量室检定校准各种量检具如:量块、针规、光面(螺纹)环塞规、光滑锥度环塞规、螺纹锥度环塞规、轴承内外滚道、花键量规、卡规、校准杆、尺类、表类、三爪内径千分尺、非标光面量规等。
SJ5100-Prec系列高精度光栅测长机特点:
~ 绝对测量范围340/640/1040mm
~ 光栅尺长度 350/650/1050mm
~ 最高分辨率0.01μm
~ 最大允许误差0.20+[L(mm)/1000]μm
~ 测量力1-10N连续可调
~ 电子传感器测力0.1/0.3/0.5N
~ X轴移动手动、Y轴、Z轴手动找拐点
~ 环境要求低,能适应各种加工车间校准实验室
~ 万能工作台承重50kg
1. 台面尺寸350X125mm
2. Z轴升降范围50mm
3. Y轴移动范围50mm
4. 倾斜调整角度±3°
5. 水平旋转角度±3°
~ 海德汉高精度玻璃光栅测量系统
~ 内置温补系统,实时补偿
技术参数：
型号 | SJ5100-Prec300 | SJ5100-Prec600 | SJ5100-Prec1000 | |
绝对测量范围 | 340mm | 640mm | 1040mm | |
最大允许误差* | 0.2+[L(mm)/1000]μm(L,mm) | |||
最高分辨率 | 0.01μm | |||
重复性(2S) | ≤0.1μm | |||

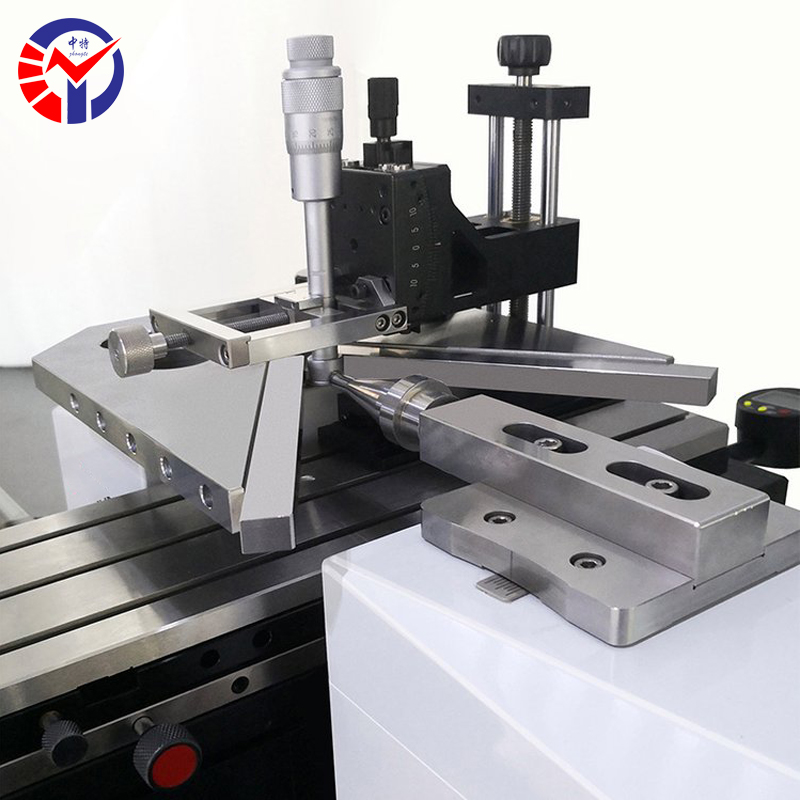

内尺寸测量重复性(2S) | ≤0.25μm(使用测钩)≤0.3μm(使用电测钩) | |||
测量力 | 内测装置电子传感器测力0.1/0.3/0.5N,主测力1~10N手动连续可调 | |||
尾座移动(X) | 手动,移动速度400mm/s | |||
工作台 | 承重 | 50Kg | ||
台面尺寸 | 350mmX125mm | |||
Y/Z轴移动范围 | 50mm | |||
X轴浮动范围 | ±10mm | |||
倾斜/水平调整角度 | ±3° | |||
测量系统 | 高精度Heidenhain定制玻璃光栅系统 | |||
显示单元 | HP24"液晶显示屏 | |||
温度补偿 | 3个材料温度传感器及1个内置环境温度监控传感器 | |||
仪器重量 | 150kg | 150kg | 180kg | |
仪器环境要求 | 20±2℃,温度波动≤0.5℃/H,相对湿度:20~60% | |||
仪器电气要求 | 50/60Hz,3-220V/2A标准电源插口 | |||
型号 | SJ5100-Prec1500 | SJ5100-Prec2000 | SJ5100-Prec3000 | |
绝对测量范围 | 1540mm | 2040mm | 3040mm | |
最大允许误差* | 0.4+[L(mm)/1000]μm(L,mm) | |||
最高分辨率 | 0.01μm | |||
重复性(2S) | ≤0.2μm | |||
内尺寸测量重复性(2S) | ≤0.3μm(使用测钩)≤0.4μm(使用电测钩) | |||
测量力 | 内测装置电子传感器测力0.1/0.3/0.5N,主测力1~10N手动连续可调 | |||
尾座移动(X) | 手动,移动速度400mm/s | |||
工作台 | 承重 | 50Kg | ||
台面尺寸 | 350mmX125mm | |||
Y/Z轴移动范围 | 50mm | |||
X轴浮动范围 | ±10mm | |||
倾斜/水平调整角度 | ±3° | |||
测量系统 | 高精度Heidenhain定制玻璃光栅系统 | |||
显示单元 | HP24"液晶显示屏 | |||
温度补偿 | 3个材料温度传感器及1个内置环境温度监控传感器 | |||
仪器重量 | 310kg | 360kg | 410kg | |
仪器环境要求 | 20±2℃,温度波动≤0.5℃/H,相对湿度:20~60% | |||
仪器电气要求 | 50/60Hz,3-220V/2A标准电源插口 | |||
