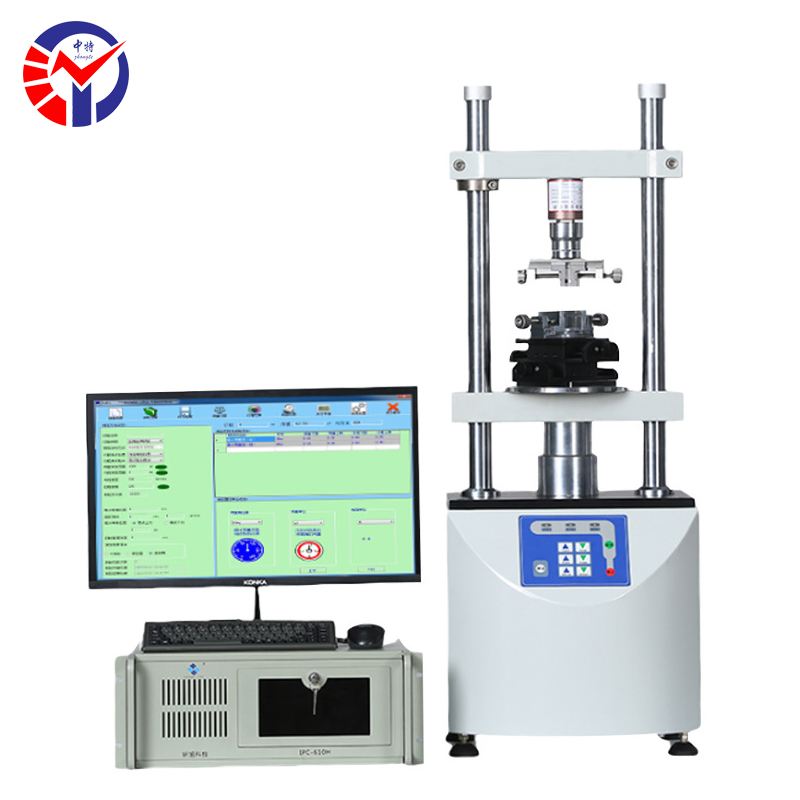

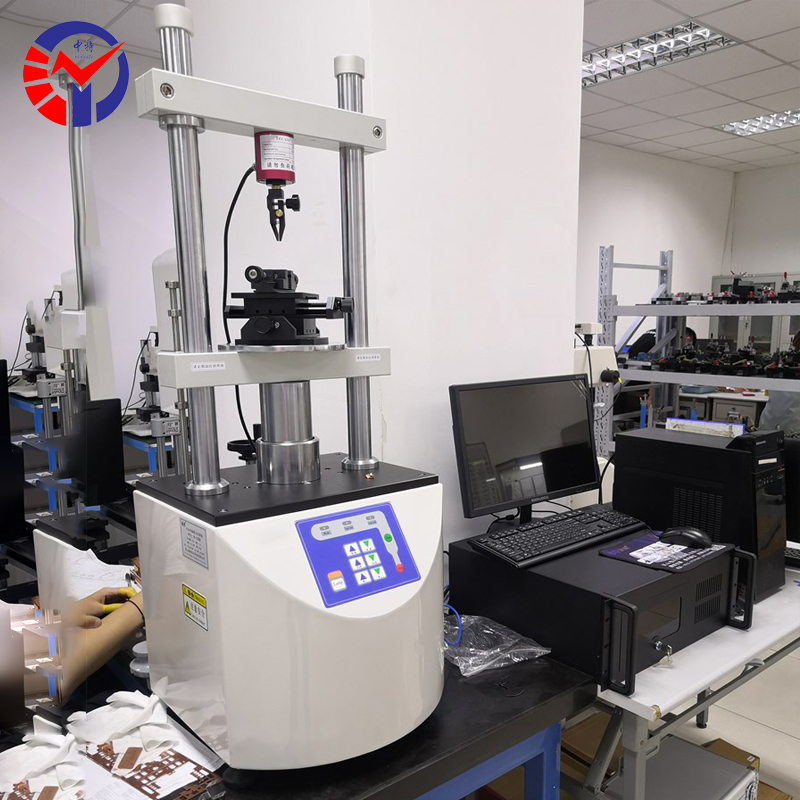

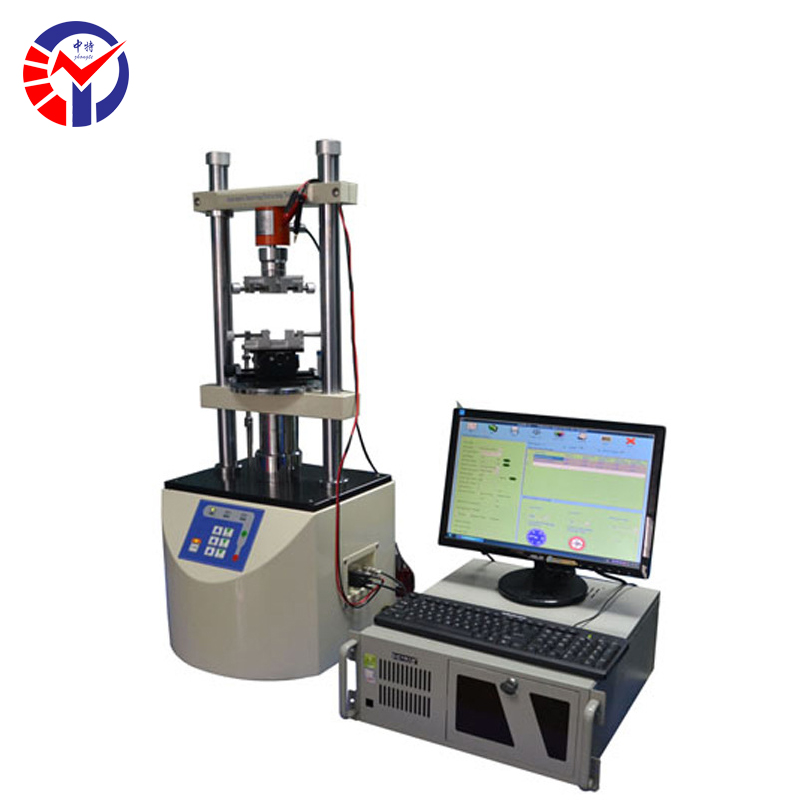

全自动插拔力试验机适用于各种连接器之插入力及拔出力测试。

其工作原理为，将被测试的连接器插入试验机上的插头或插座中，并定义一个插拔速度和次数。然后，通过应用一定的力量，向连接器进行插拔操作，直到达到预定的次数或发生连接器的损坏。试验机会记录测试过程中的插拔力和位移，从而可以对连接器性能进行评估和分析。该设备通常用于电子、机械等行业的产品质量控制和改进，以确保连接器的可靠性和耐久性。

产品说明：

● 本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验；

● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」；

● 解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题；

● WINDOWS系统中文版；软件（中文简体，中文繁体）；

● 且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。

 高精度插拔力试验机 测试项目：

● 连接器单孔插拔试验

● 连接器整排插拔试验

● 连接器插拔寿命试验

● 连接器单Pin与塑胶保持力试验

● 连接器退Pin试验

● 连接器正向力测试（Normal Force）

● 各种压缩，拉伸破坏强度试验

● 端子耐荷重试验

● 端子或连接器阻抗

规格参数：

标准夹治具：

机器特点：

● 荷重元超负载之保护功能，可确保荷重元不致损坏；

● 同时显示荷重-行程曲线图及寿命曲线图；

● 自动荷重零点检出，并可设定原点检出荷重值；

● 曲线图选样对比功能；

● 荷重单位显示N、lb、gf、kgf可自由切换；

● 机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试；

● 超规格值停止。（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）；

● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值；

● 自动集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。

● 检验报表抬头内容可随时修改（中英文皆可）；

● 检验报表可转档到EXCEL做编辑；

● 曲线图报表，文字报表可由客户指定抬头及LOGO；

● 软硬件自主开发。

配置如下：

● 1220S测试机台主体一台；

● 控制系统（工业电脑或联想笔记本电脑、17英寸纯平电脑显示器、A4彩色打印机、USB鼠标键盘各一件）；

● Window系统插拔控制操作软件一套；

● 荷重元一个、夹嘴一套、X-Y移动台一个；

● 整排插拔用自动求心装置（多功能夹治具）；

● 单孔插拔自动求心装置（单支圆夹治具） ；

● 单PIN保持力测试专用夹具；

● Normal Force 专用夹具

● 阻抗测试系统,在测试插入力及拔出力的同时检测出它的阻抗值

软件界面：

​

​
