三、产品品牌：中特精密

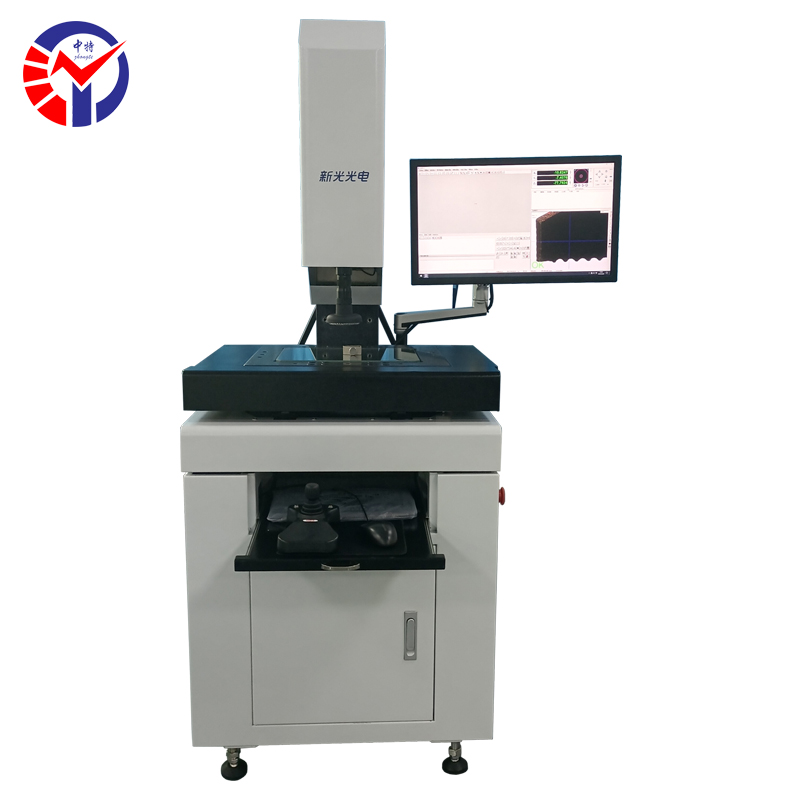

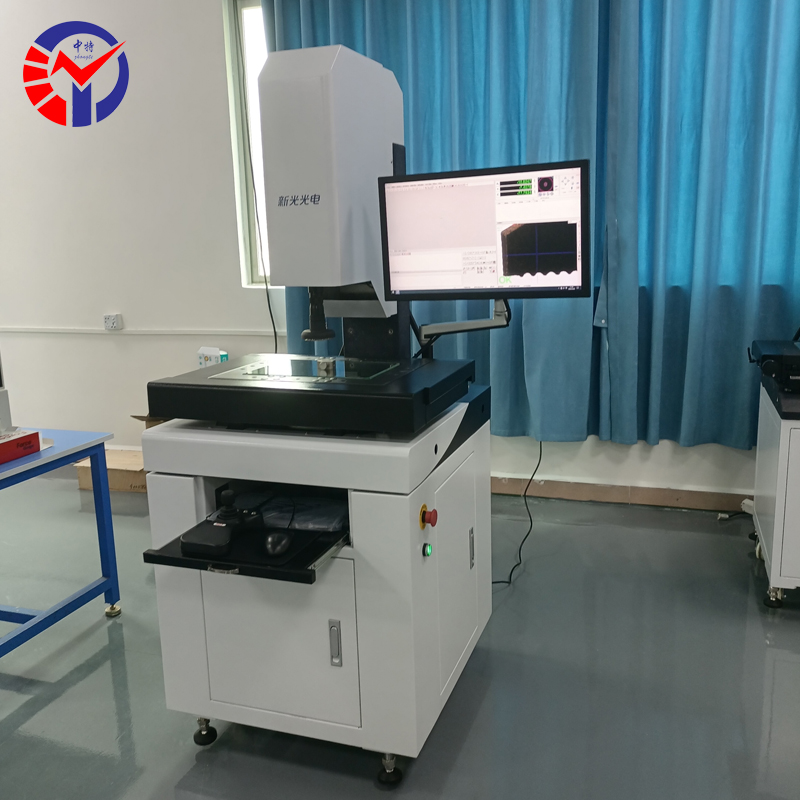

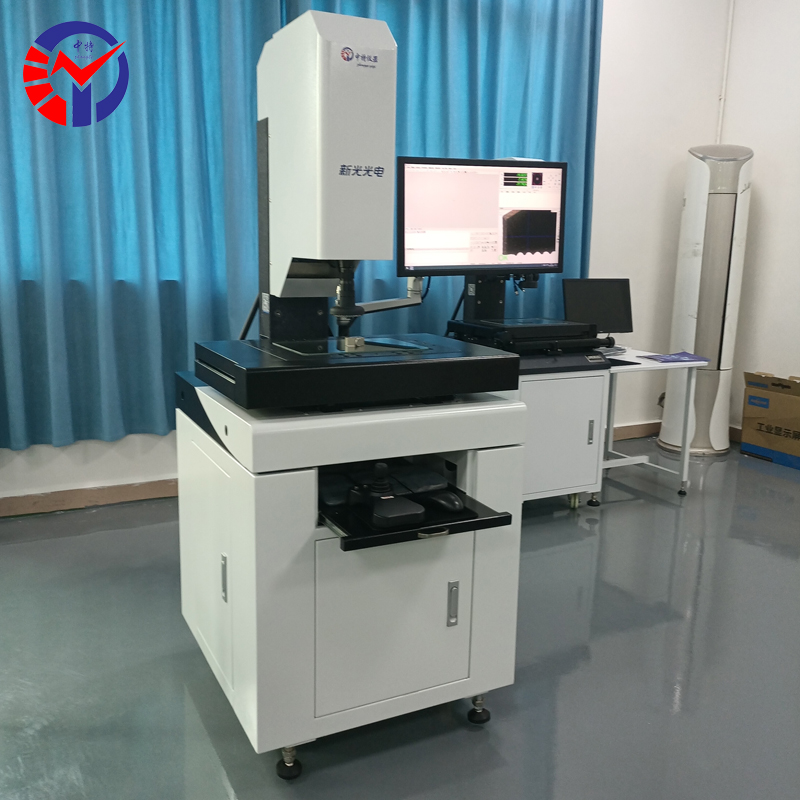

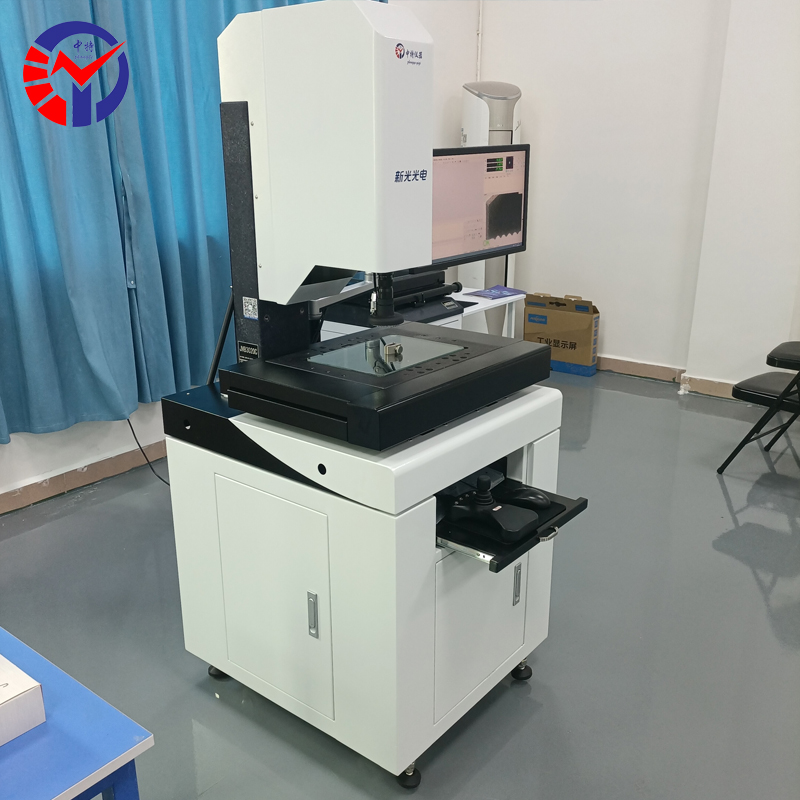

新天4030CNC全自动图像测量机
产品介绍：
4030CNC全自动图像测量机能高效地检测各种形状复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。特别适用于电子、精密机械零件、精密五金件、电子元器件、军工、航天航空、科研院所等行业及各级计量部门或车间检查站。
产品特点：
1.工作台及底座采用高精度花岗岩底座，强度高，稳定性好。
2.采用自主研发的连续变倍物镜可以快速改变图像的放大倍率，适用于不同工件的测量。
3.导轨直接架在双零级花岗岩台面上，保证导轨运行精度。
4.集成化电路设计，软件操作简单，功能强大，稳定可靠。
5.可选配接触测头及激光测量,能自动实现空间坐标点位的测量,方便测出各种零件的三维轮廓尺寸,形状及位置精度
技术参数：
类型 | 全自动图像测量机 |
产品型号 | 4030CNC |
测量行程(mm) | 400×300×200 |
外形尺寸(mm) | 960×902×1768 |
仪器质量(kg) | 500 |
机台承重(kg) | 30 |
重复性 | 2um |
软件 | SINPO-CNC |
电源供电 | 110-220V |
传动方式 | 丝杆传动 |
分辨力 | 0.5um(可选0.1u m） |
测量精度（X、Y) | JVB-C:(3+L/200)um |
测量精度(Z) | (5.0+L/200)um |
测量速度（mm/s） | X轴：150 Y轴：150 Z轴：80 |
马达控制 | 智能一体化控制(鼠标、摇杆） |
镜头 | 自主研发自动变焦镜头（可选美国NAVITAR镜头） |
放大倍率 | step z0om 光学0.7-4.5X,影像28-180X |
CCD | 高清晰彩色专用CCD（可选配数字CCD） |
适合环境 | 温度：20℃±5℃，湿度：45%-75% |
光源 | PLC全角度智能程控照明系统：五环八区表面光（带激光指示器）+底部平行光 |

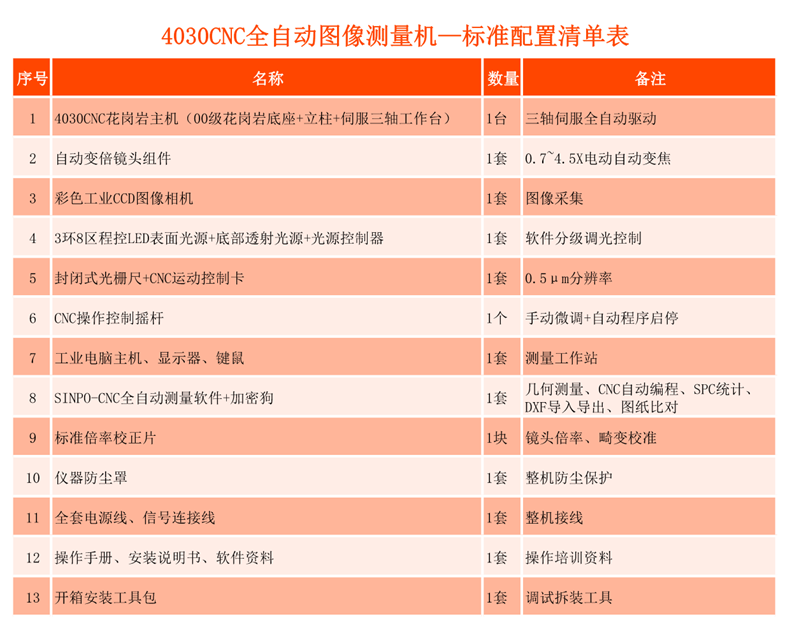

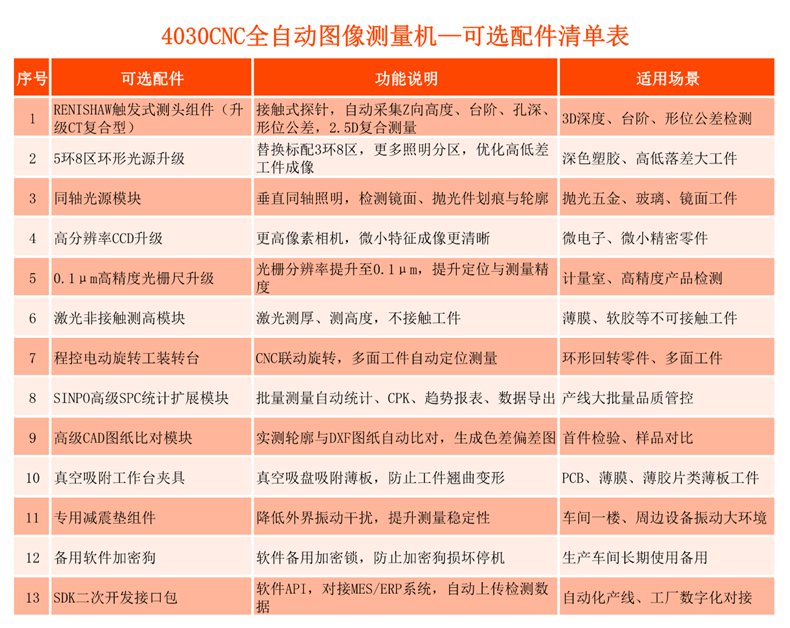

备注 | 仪器可配基恩士激光测量，型号变更为JVB-CJ |
仪器可配RENISHAW探针，型号变更为JVB-CT |
产品核心用途
1、高精度尺寸测量
自动精确测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸。
2、复杂形位公差评价
自动计算并评价关键形位公差，包括：
位置公差：位置度、同心度、对称度。
形状公差：直线度、平面度、圆度、圆柱度。
方向公差：平行度、垂直度、倾斜度。
轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
典型测量对象（应用行业与零件）
新天全自动影像测量仪应用范围极广，几乎覆盖所有精密制造领域。
应用行业 | 典型测量对象 | 具体检测项目 |
精密电子/半导体 | 手机连接器、IC芯片引线框架、PCB板、FPC柔性电路板 | 引脚共面度、PIN间距、焊盘尺寸、线宽、孔位 |
汽车制造 | 发动机零部件、变速箱齿轮、活塞、涡轮叶片、刹车盘、汽车灯罩 | 齿形参数、平面度、同心度、轮廓度、间隙面差 |
模具行业 | 精密电极（铜公）、模仁、镶件、滑块、冲压模具 | 电极损耗尺寸、复杂轮廓、R角、深度尺寸 |
医疗器械 | 手术器械、植入物、精密齿科零件、注射器喷嘴 | 微型尺寸、角度、轮廓精度、表面缺陷 |
航空航天 | 涡轮叶片、发动机叶片、蜂窝结构件、复合材料 | 叶型轮廓、弦长、扭角、复杂曲面三维尺寸 |
五金塑胶 | 精密齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
