YSC-100一键式快速测量仪应用于PCB板、玻璃盖板、精密冲压/注塑件等扁平类工件，并且大批量全检或在线检测

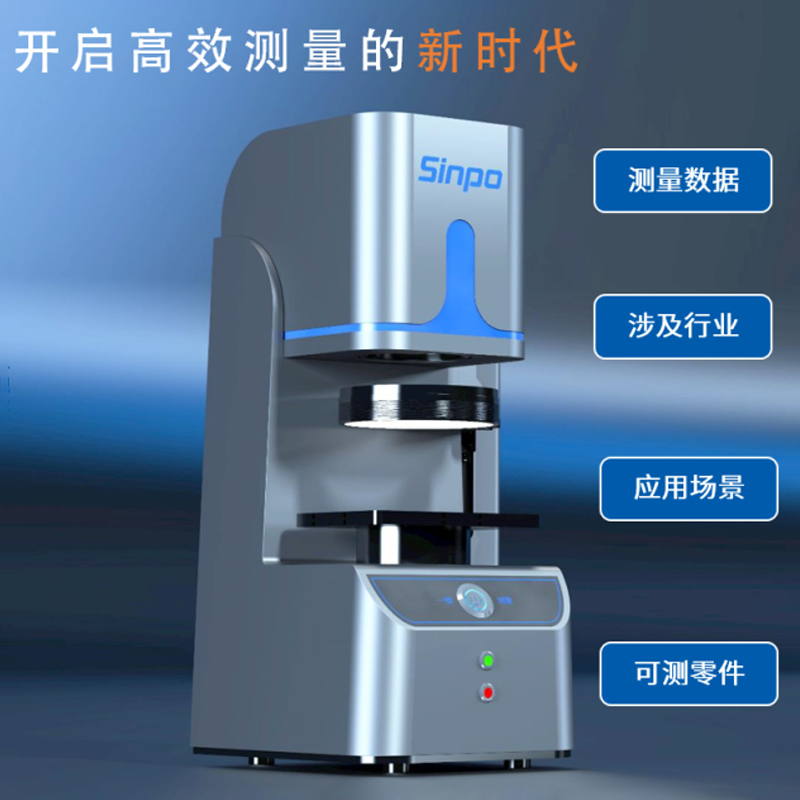

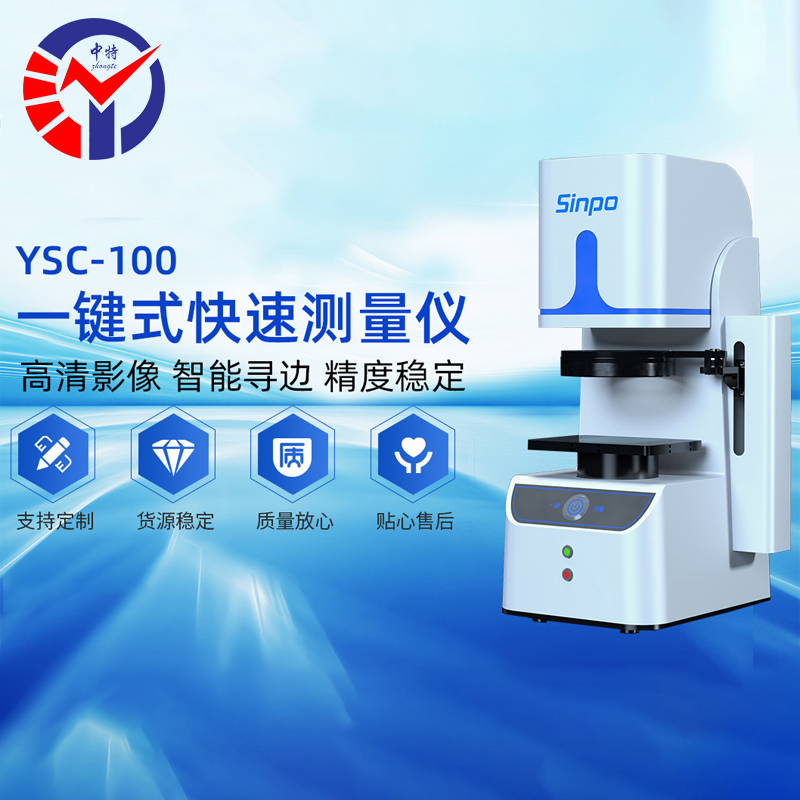

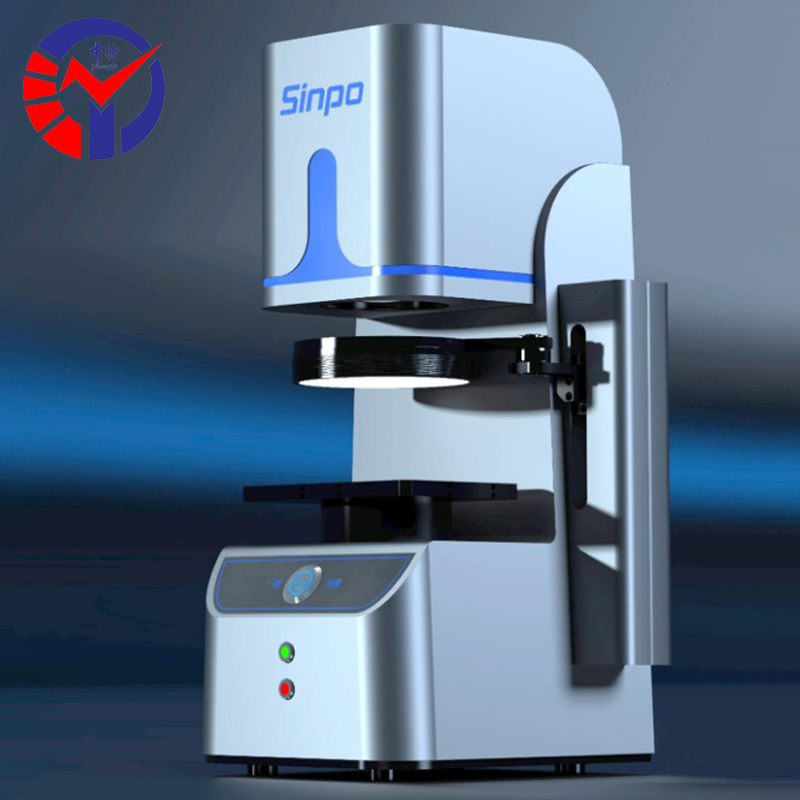

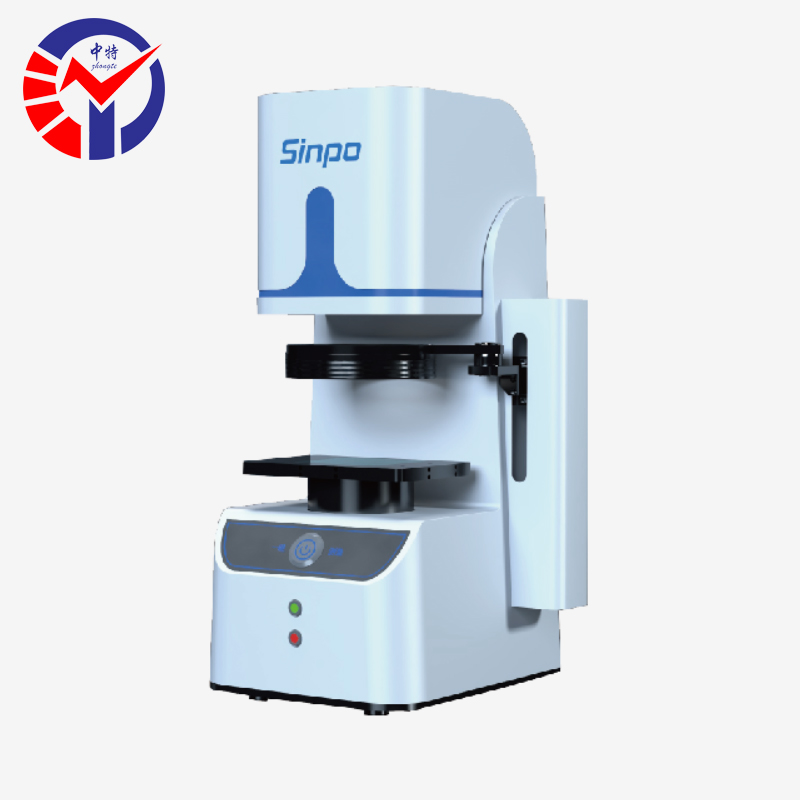

YSC-100一键式快速测量仪
产品特点：
1. 自动图像配准，无需定位工件和夹具，可同时识别多个测量工件并进行自动测量;
2. 图像传感器采用进口高清2000万像素 CCD，搭配千兆以太网卡，成像清晰、画质细腻;
3. 采用进口双远心镜头，高景深、大视野，搭配可程控四分区环形无影落射灯，保证产品成像的真实性和稳定性;
4. 专业测量软件，功能强大，可进行点、线、圆、样条曲线、弧、自动R角、轮廓扫描等多元素测量。
仪器采用高精密直线导轨，配备双远心高分辨率光学镜头，结合高精度图像分析算法，可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成;只需触摸启动键，可快速精确测量各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差。
产品用途：
技术规格：
型号 | YSC-100 | YSC-120 | YSC-150 | YSC-200 | YSC-250 | YSC-280 |
行程 | 100*80 | 120*90 | 150*110 | 200*150 | 250*250 | 280*280 |
高度行程 | 70 | 100 | 100 | 150 | 150 | 150 |
底光源 | 远芯 | 远芯 | 平板 | 平板 | 平板 | 平板 |
主机重量 | 22(Kg) | |||||
被测工件最大重量 | 3（kg） | |||||
测量误差 | ±3.0+L/100（μm） | |||||
重复性 | ±2.0(μm) | |||||
选配 | 选配：双镜头 | / | 选配：远芯 | / | ||
同轴上光源 | ||||||
主机 | YSC系列测量主机 | |||||
图像传感器 | 高清CCD 2000万像素 | |||||
倍率 | 0.088X | |||||
显示单位 | 0.1μm | |||||
测量精度 | ±3+L/100μm | |||||
相机接口 | Gige千兆以太网(传输率:1G/S) | |||||
镜头 | 双侧远心镜头 | |||||
照明系统 | 透射系统 | 远心透光照射(颜色;绿色) | ||||
落射系统 | 可程控LED(颜色:白色)(选配) | |||||
同轴光源 | 同轴光落射(颜色:白色) | |||||
软件系统 | 一键式专用测量软件3.0(USB加密狗) | |||||
