BETA-500自动金相切割机
BETA-500自动金相切割机

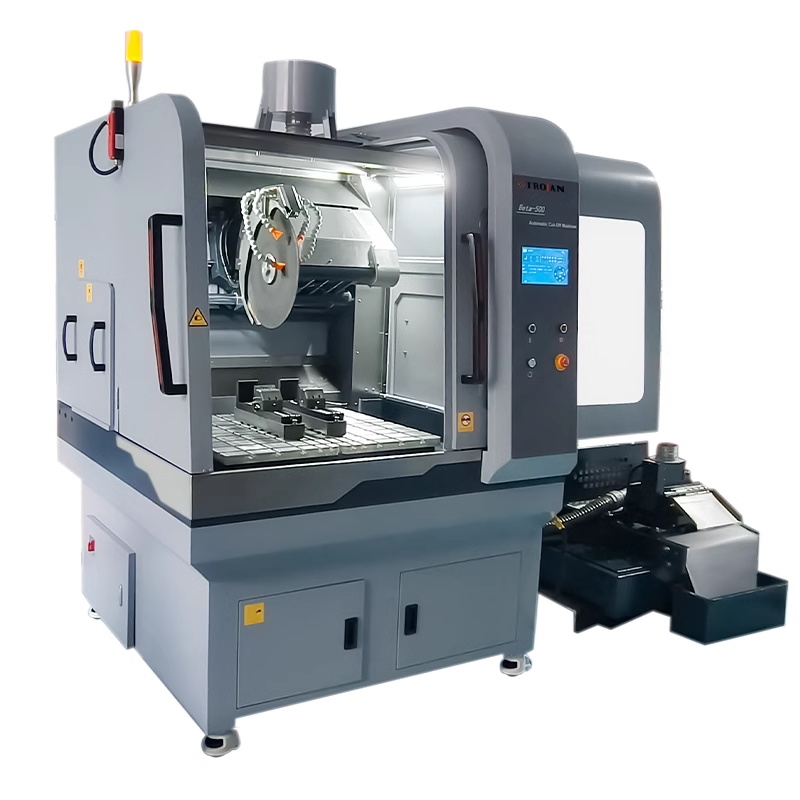

​Beta-500为全自动大型立式切割机,适用于各种金属材料、

陶瓷、石英玻璃和岩相样品等的切割。可实现XYZR四轴的全

自动、多段不等厚度、不等角度的自动切割(R轴为选配功能)。



BETA-500自动金相切割机

 详情说明

Beta-500自动切割机

Beta-500为全自动大型立式切割机,适用于各种金属材料、陶瓷、石英玻璃和岩相样品等的切割。可实现XYZR四轴的全自动、多段不等厚度、不等角度的自动切割(R轴为选配功能)。



产品特点

A. XYZR四轴全自动控制。R轴(旋转/角度)为可选项;

B. 可以实现X轴(R轴)的多段连续切割,可以等相等厚度(角度),也可以任意指定位置;

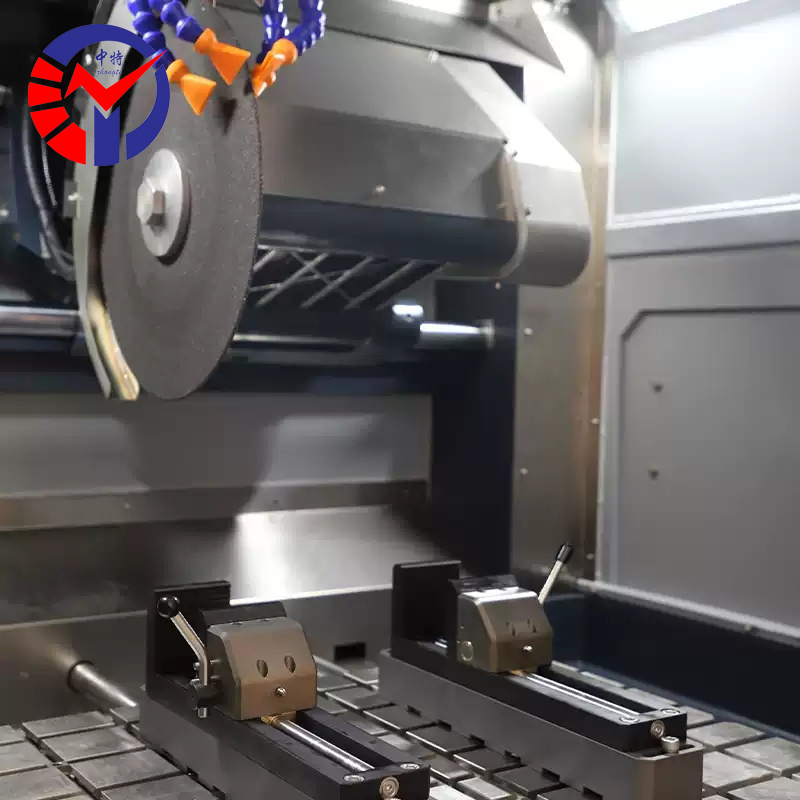

C. 超大的工作台面和切割室;工作台面尺寸达728x832mm。切割室尺寸达1248x1220mm,高900mm;

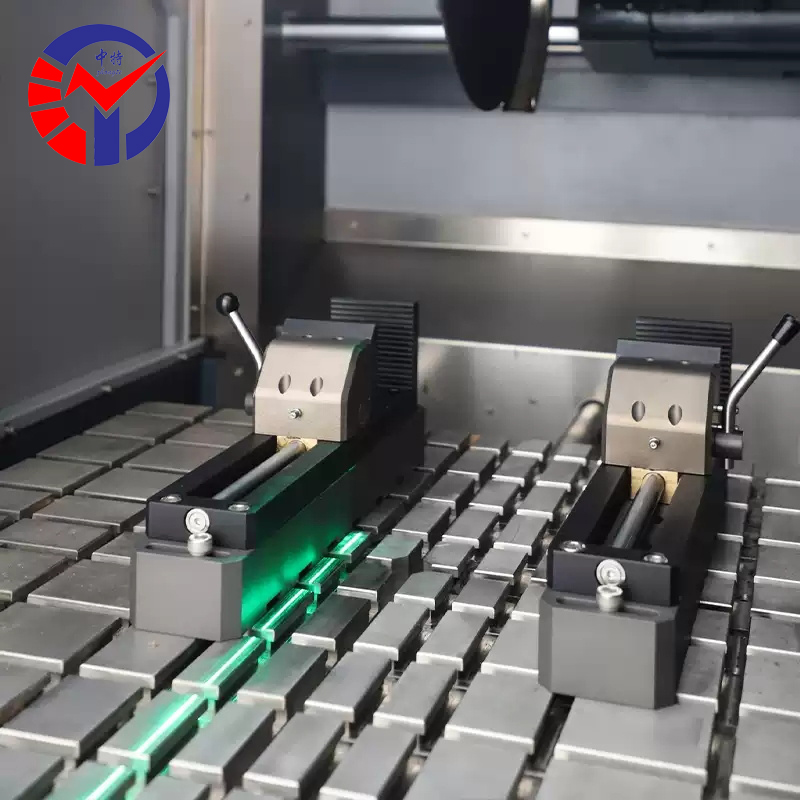

D. 可夹持左右贯通的超长试样;

E. 切割路线的模拟功能;

F. 配置无线手轮,控制四轴的移动,实现快速对刀;

G. 一体成型的铸铝底座及可靠的粉末喷涂,确保耐用不生锈;

H. 10英寸大触摸屏;

I. 落地独立水箱,容积大,易移出清洗;

J. 配置磁性分离器及纸带过滤系统;

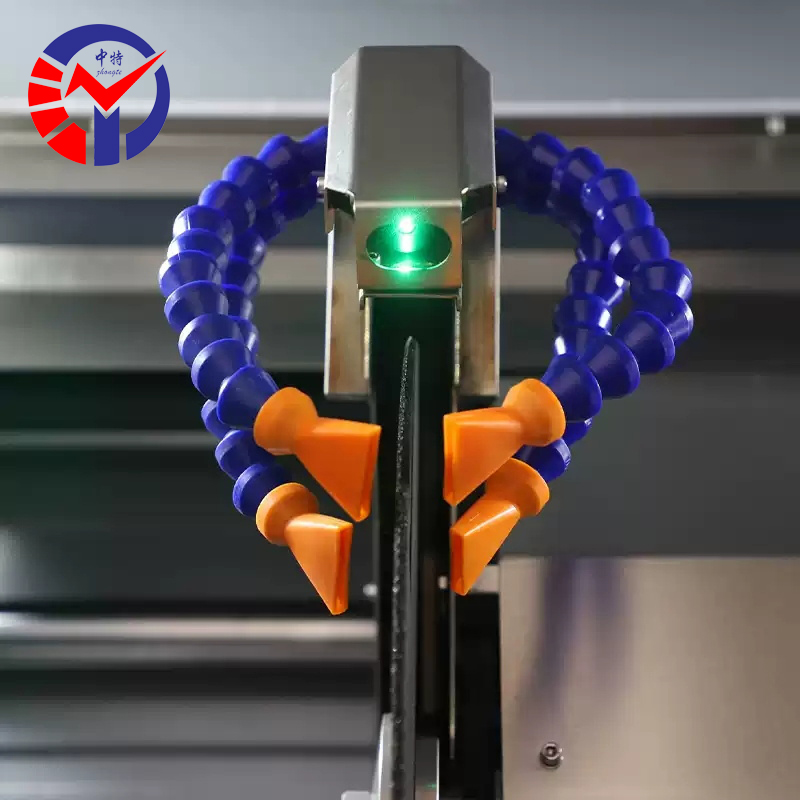

K. 激光对刀装置。



技术参数:

型号

Beta-500

切割片

转速

500-2500rpm

直径

Ф508mm

Ф心孔

Ф32mm

电气

输入

3x380V/50Hz+零线+地线

切割功率

15KW(S1)

切割能力

最大直径

Ф190mm

最大方形截面

190x360mm

智能切割

切割模式

垂直切割/水平切割/分段切割/连续切割/角度切割(选配)

进给方式

恒速切割/脉冲切割/自动调速

行程



Z向(垂直):330mm,Y向(前后):500mm;X向(左右):550mm

工作台

大小

832x728mm(WxD)

T型槽

12mm

角度切割(选配)

工作台大小

Ф600mm

自动切割数

20mm

冷却

水箱容量

200L

水箱尺寸

1500x900高650mm

接口

进水:Ф19内径高压管;出水:Ф80内径软管

流量

100L/分钟

智能切割

方式

纸带+磁性分离器

精度

30um

油雾收集器(选配)

功率

0.37Kw

风量

600m3/h

重量

主机

1450Kg

水箱

155Kg
