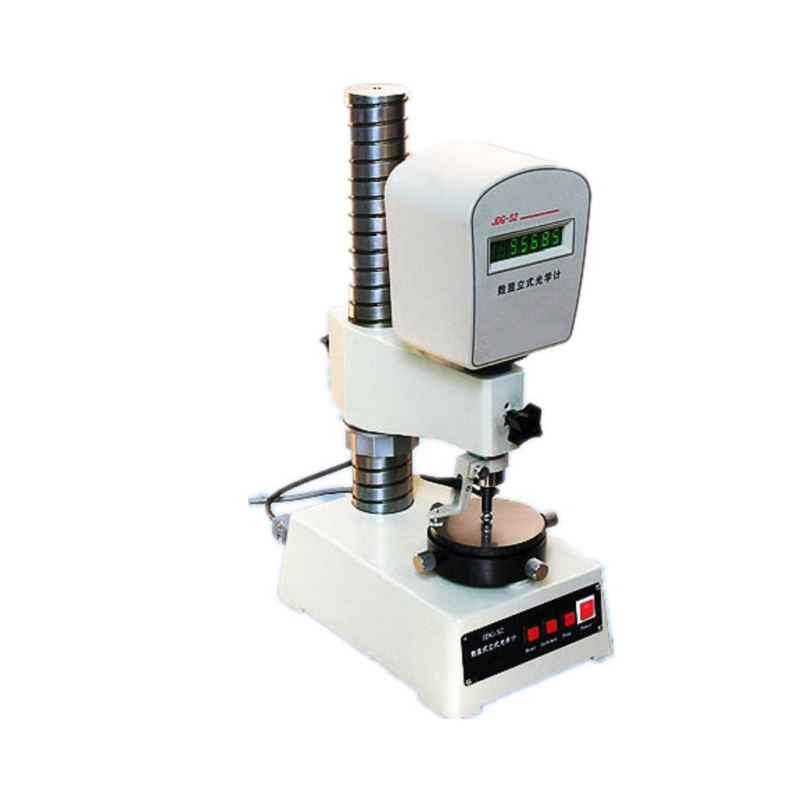

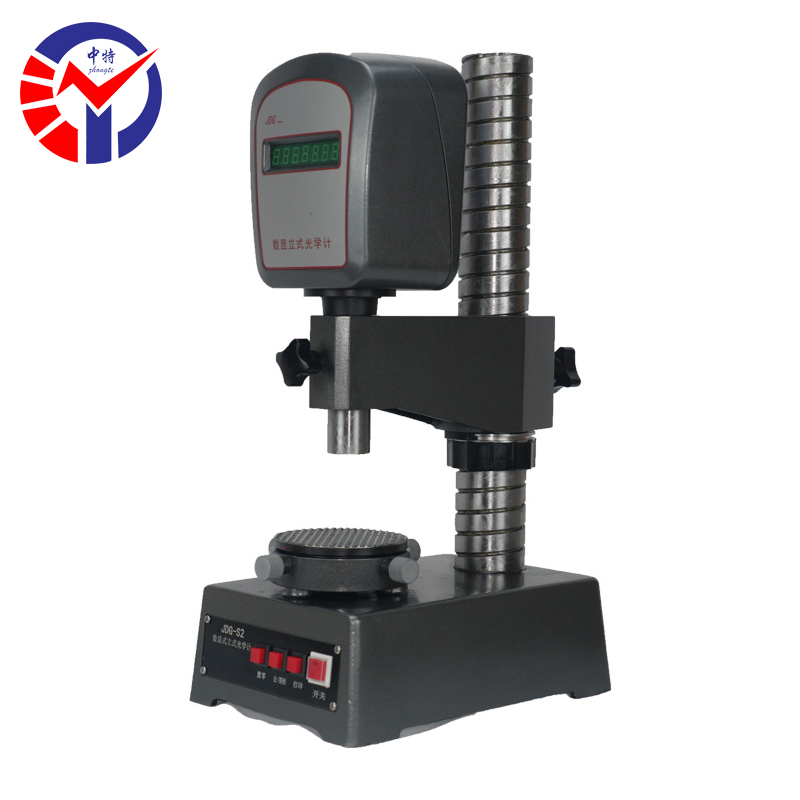

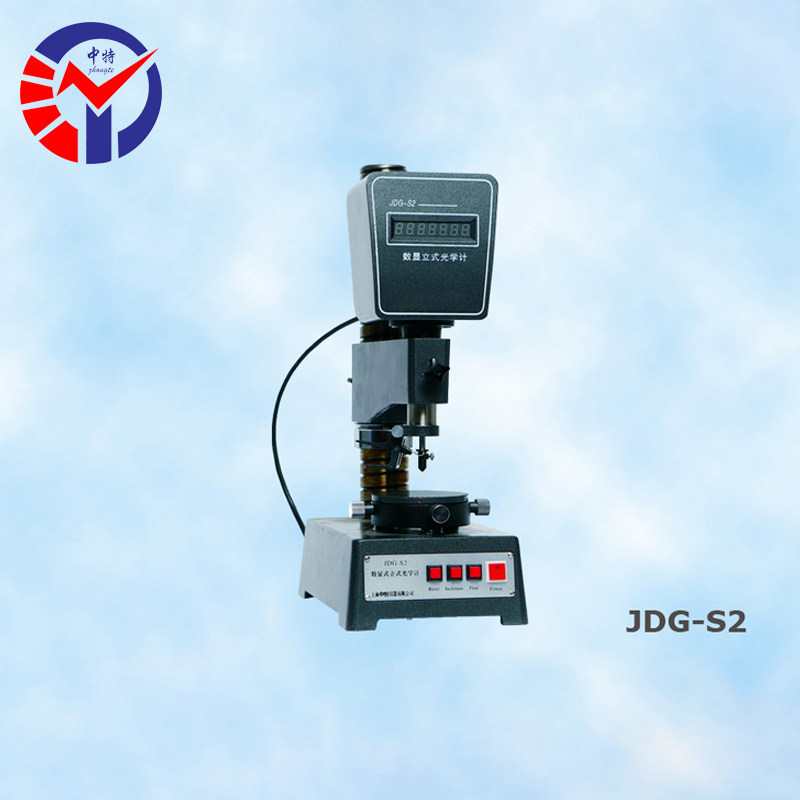

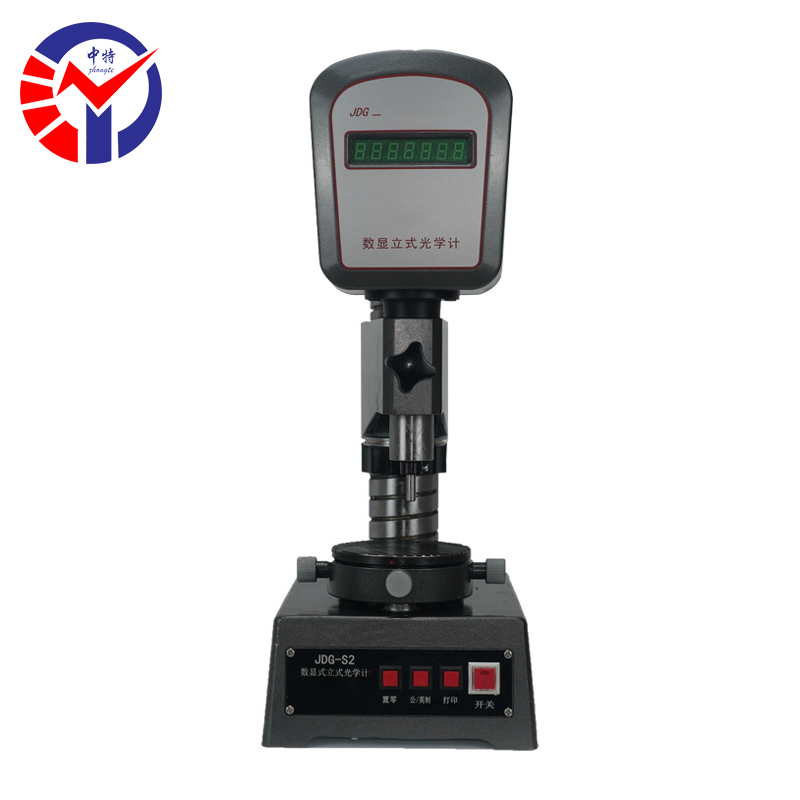

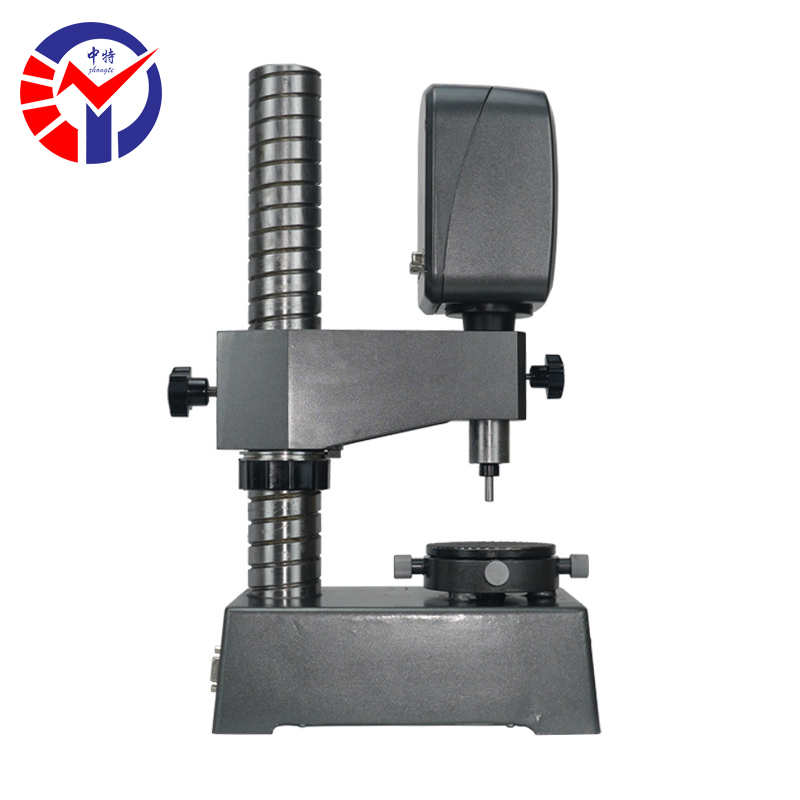

显立式光学计JDG-S2特点

　　数显立式光学计JDG-S2是一种精密光学机械端度计量仪器，利用标准量块与被测件相比较的方法来测量零件的外形尺寸。仪器采用数字化技术，读数直观，附加读数放大镜，视场亮度匀称、像质清晰、测量精度高和数据稳定可靠，对小尺寸精密零件的检测尤为方便。仪器广泛用于计量测试院所、企业计量室、工量具与精密零件制造企业，也是各大专院校典型教学仪器之一。

数显立式光学计JDG-S2用途

●用标准器(如量块)与试件以比较法来测量零件的外形尺寸。

●检定量块、量规、线形,板形物体的厚度，外螺纹的中径。

●圆柱形和球形工件的直径，及平行平面等精密量具和零件的外形尺寸等。

●对薄膜如：铝箔、包装膜、纸张等厚度的测量。

●一机两用，将投影光学计镜管装在机床上，可直接控制加工尺寸。

●在过程控制及在线测量中，对被测件作微小位移量测量。

数显立式光学计JDG-S2技术参数

被测件最大长度：200 mm

直接测量范围：10mm

最小显示值：0.1 μm

测量力：(2±0.2) N

示值变动性：0.1 μm

最大不准确度：±0.25 μm

读数方式：数字显示

最大测量误差：±(0.5+L/100)μm ，L是被测长度,以mm计

仪器体积：300×170×410 mm

仪器重量：18 kg

​

数显立式光学计JDG-S2主要配件

可调带筋园台

可调园平台

平面测帽 Ф2

平面测帽 Ф8

小球面测帽

刃形测帽
