| 名称 | 型号 | 尺寸(mm) | 工作台 承重 | 重量(kg) |
| 气浮光栅测长机 | JDQ1000 | 2200*510*750 | 10kg | 1500 |
| 气浮光栅测长机 | JDQ2000 | 3200*510*750 | 2100 | |
| 气浮光栅测长机 | JDQ3000 | 4200*410*750 | 2800 | |
| 气浮光栅测长机 | JDQ6000 | 7200*510*750 | 4400 |

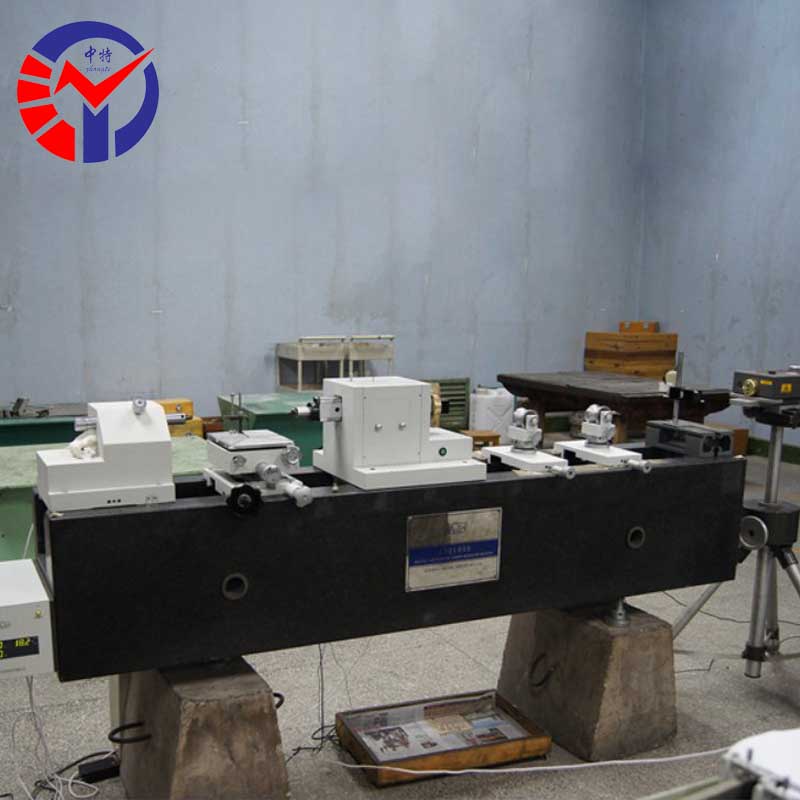

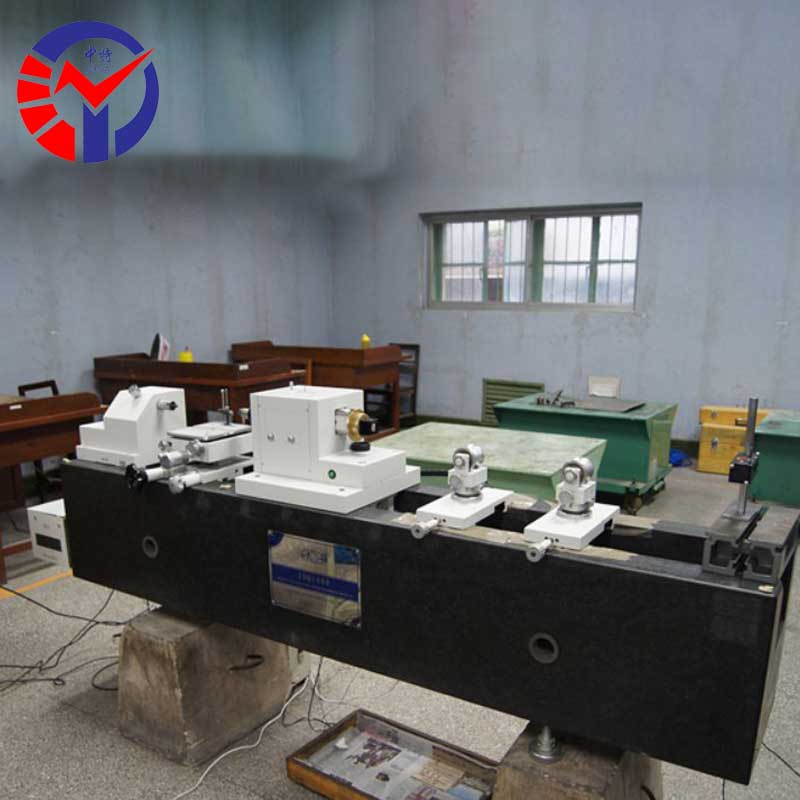

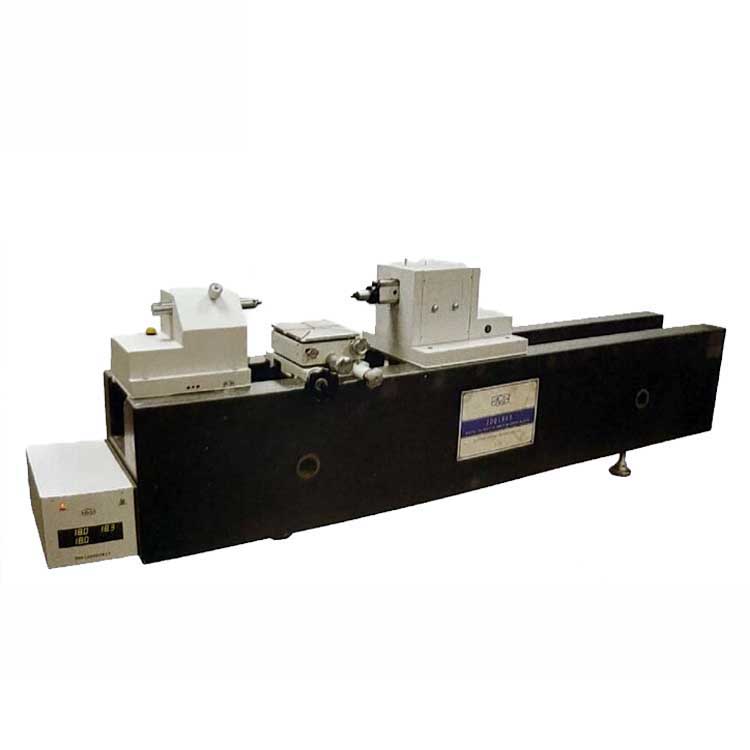

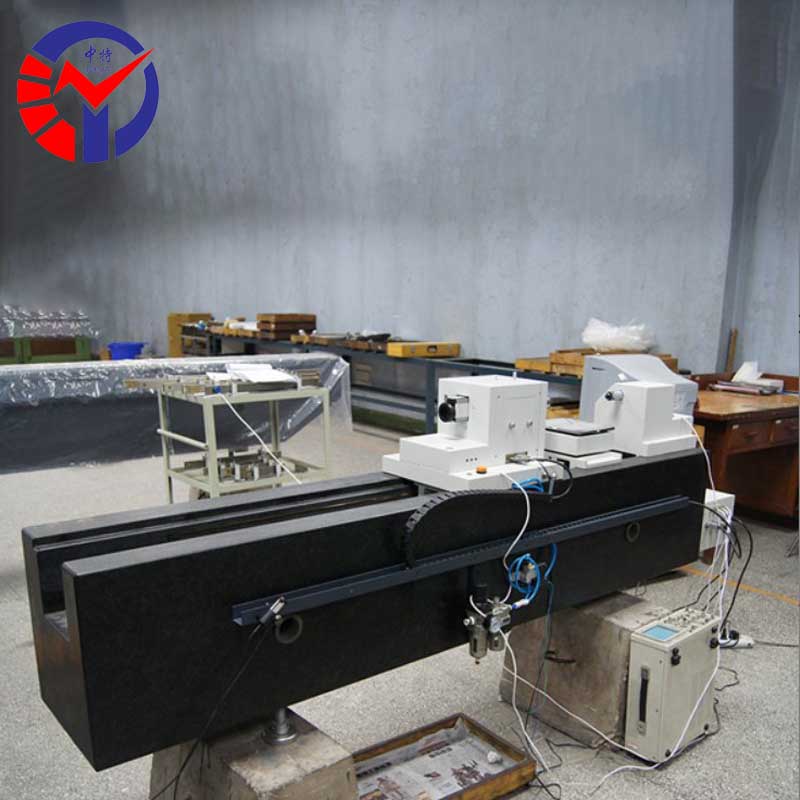

JDQ系列气浮光栅测长机
产品特点:
1.光栅数显化：采用钢带反射光栅直接粘贴在床身基面上，测量长度显示在计算机显示屏上。
2.温度误差实时补偿：配有温度传感器，计算机能自动完成温度误差的实时补偿。
3.基座：优质花岗岩基座，刚性和稳定性好。
4.测量主轴：采用优化方形设计，确保测量时运动性能的稳定性。
5.提示功能：实时提示测量操作步骤。
6.拐点图示窗：软件界面上具有拐点图示窗，操作十分方便。
技术规格参数 | |||||||||||||
测量范围（mm） | 型号 | JDQ1000 | JDQ2000 | JDQ3000 | JDQ6000 | ||||||||
外尺寸 | 0 ~ 1000 | 0~2000 | 0~3000 | 0~ 6000 | |||||||||
内尺寸 | 30~900 | 30~1900 | 30~2900 | 30~5900 | |||||||||
数字显示当量及仪器准确度 | |||||||||||||
数字显示当量 | 0.2μm | ||||||||||||
示值误差 | ±(0.5+L/200)um，其中L为被测长度，单位：mm | ||||||||||||
阿贝测轴移动范围 | ±10 | ||||||||||||
测量力 | 1.5N或2.5N | ||||||||||||
测帽内径配合尺寸 | Φ6H7 | ||||||||||||
测量杆与测帽内径配合外径尺寸 | Φ6g6 | ||||||||||||
万能工作台 | 垂直行程：70mm | ||||||||||||
横向行程：40mm | |||||||||||||
旋转 | 摆动 | 工作台承重 | |||||||||||
±3° | ±3° | 10kg | |||||||||||
水平位置纵向浮动行程：10 | |||||||||||||
横向测微鼓分划值：0.01 | |||||||||||||
顶针架最大夹持直径 | 当长度在0~170mm时：140 | ||||||||||||
当长度在170~210mm时：130 | |||||||||||||
V型支架 | 高度调节范围：≤28 | ||||||||||||
支承工件直径范围：至中30 | |||||||||||||
量块、量棒支架 | 量块支架：支承量块长度范围：至1000 | ||||||||||||
量棒支架：支承量棒长度范围：至1000 | |||||||||||||
量块研合架：研合量块长度范围：至100mm | |||||||||||||
V型铁工作范围：工作范围最大至Φ45mm | |||||||||||||
环境要求：室温20℃±1℃，相对湿度≤60%RH | |||||||||||||
仪器外形尺寸与重量 | |||||||||||||
型号 | 仪器外形尺寸（mm）长×宽×高 | 仪器质量（kg) | |||||||||||
主机 | 附件 | ||||||||||||
JDQ1000 | 2200×510×750 | 1500 | 300 | ||||||||||
JDQ2000 | 3200×510×750 | 2100 | 300 | ||||||||||
JDQ3000 | 4200×410×750 | 2800 | 300 | ||||||||||
JDQ6000 | 7200×510×750 | 4400 | 300 | ||||||||||
