| 名称 | 型号 | 尺寸(mm) | 工作台 承重 |
重量(kg) |
| 一米激光测长机 | JDJ1000 | 1980*450*750 | 10kg | 650 |
| 二米激光测长机 | JDJ2000 | 2980*450*800 | 1200 | |
| 三米激光测长机 | JDJ3000 | 4000*450*850 | 1800 |

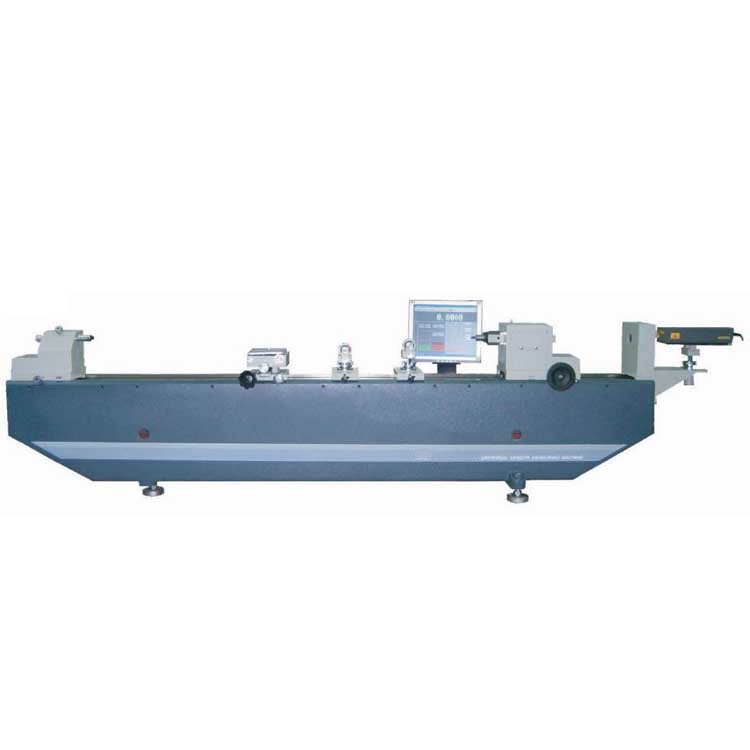

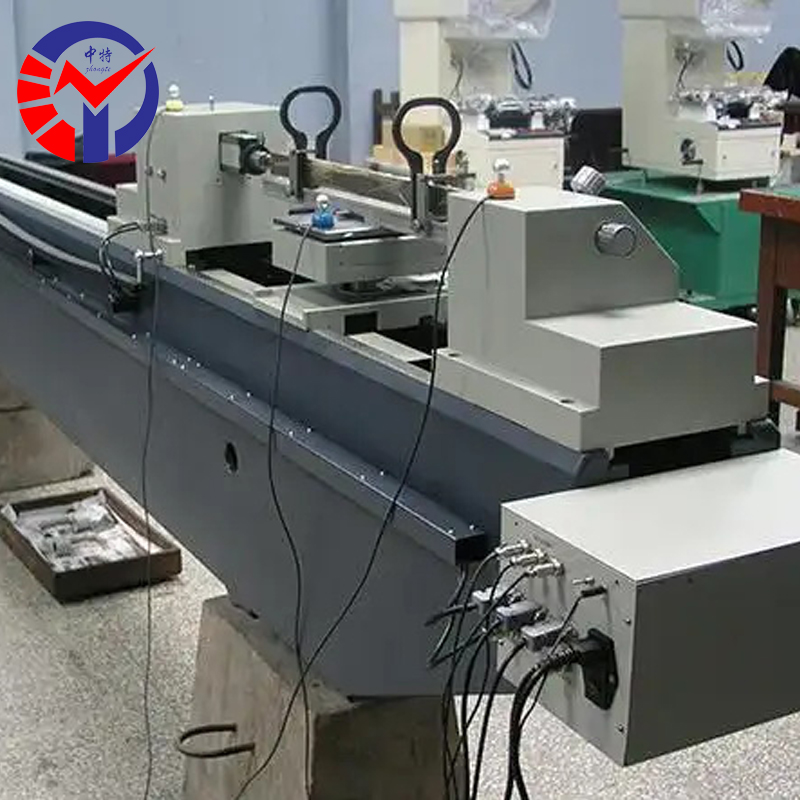

J0J1000一米激光测长机
JDJ2000二米激光测长机
JDJ3000三米激光测长机
产品特点：
1.底座采用优质铸铁制造，箱体式封闭结构，具有足够的刚性和稳定性；
2.测量基准采用Renishaw激光干涉仪，设计上完全符合阿贝原理，从而能达到较高测量精度；
3.测长机带有环境温度自动补偿系统，自动补偿温度带来的测量误差；
4.采用计算数据处理技术，配合一维测量软件，能高效完成各种复杂测量工作；
5.带有测钩、顶针架、V型支架等多种附件，可以完成各种内外尺寸的精密测量；
技术规格参数 | |||||||||||
测量范围（mm） | JDJ1000 | JDJ2000 | JDJ3000 | ||||||||
外尺寸 | 0~1000 | 0~2000 | 0~3000 | ||||||||
内尺寸 | 30~900 | 30~1900 | 30~2900 | ||||||||
外螺纹中径测量最大至M140mm | |||||||||||
分辨力：0.1μm | |||||||||||
示值误差 | 外尺寸示值误差：±(0.5+L/500)μm，L为测量长度单位mm | ||||||||||
内尺寸示值误差：±(1.5+L/500)μm，L为测量长度单位mm | |||||||||||
雷尼绍XL-80激光器 | 线性测量精度：±0.7PPM | ||||||||||
线性测量分辨率：0.001μm | |||||||||||
长期稳频精度：±0.05PPM | |||||||||||
测量力（N)：1.5N 2.5N | |||||||||||
测帽内径配合尺寸：Φ6H7 | |||||||||||
测量杆与测帽内径配合外径尺寸：Φ6g6 | |||||||||||
万能工作台（mm） | 垂向行程 | 横向行程 | 旋转 | 摆动 | |||||||
0~70 | 0~40 | ±3° | ±3° | ||||||||
水平位置纵向浮动行程：10 | |||||||||||
横向测微鼓分度值：0.01 | |||||||||||
工作台承重：10kg | |||||||||||
顶针架最大夹持直径（mm） | 当长度在0~170时： 140 | ||||||||||
当长度在170~210时：130 | |||||||||||
V形支架 | 高度调节范围：≤28 | ||||||||||
最大支承工件直径：中30mm | |||||||||||
量块、量棒支架 | 量块支架：支承量块长度范围：至1000 | ||||||||||
量棒支架：支承量棒长度范围：至1000 | |||||||||||
量块研合架：研合量块长度范围：至100mm | |||||||||||
V型铁工作范围：工作范围最大至Φ45mm | |||||||||||
环境要求：室温20℃±1℃，每小时温度变化不应超过0.3℃，相对湿度≤60%RH | |||||||||||
仪器外形尺寸与重量 | |||||||||||
型号 | 仪器外形尺寸（mm）长×宽×高 | 仪器质量（kg) | |||||||||
主机 | 附件 | ||||||||||
JDJ1000 | 1980×450×750 | 650 | 300 | ||||||||
JDJ2000 | 2980×450×800 | 1200 | 300 | ||||||||
JDJ3000 | 4000×450×850 | 1800 | 300 | ||||||||
