| 名称 | 型号 | 尺寸(mm) | 工作台 承重 |
重量(kg) |
| 一米光栅测长机 | JDS1000 | 1980*450*750 | 10kg | 650 |
| 二米光栅测长机 | JDS2000 | 2980*450*800 | 1200 | |
| 三米光栅测长机 | JDS3000 | 4000*450*850 | 1800 |

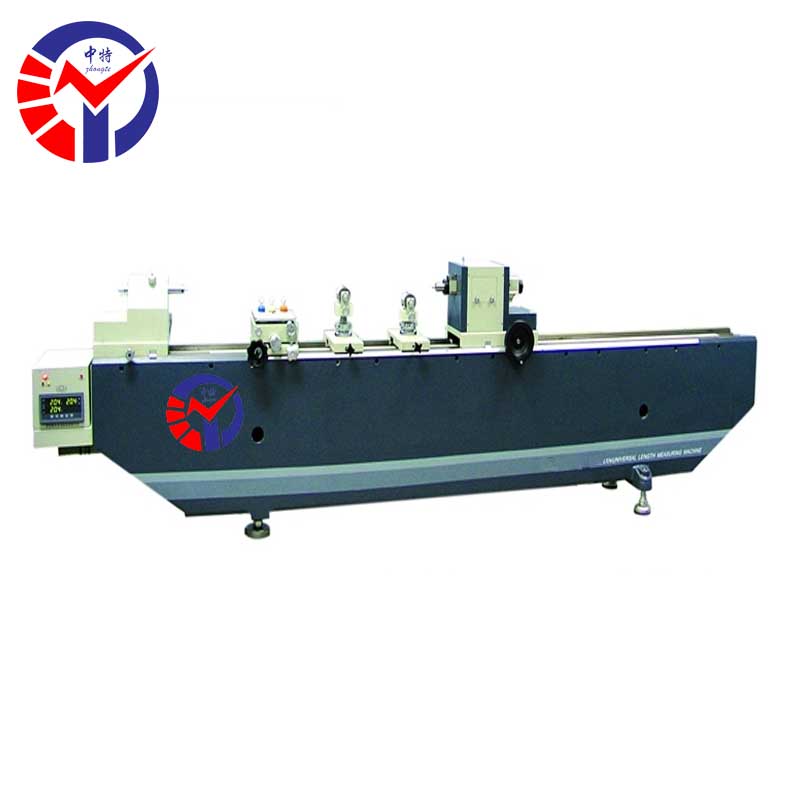

JDS1000一米光栅测长机

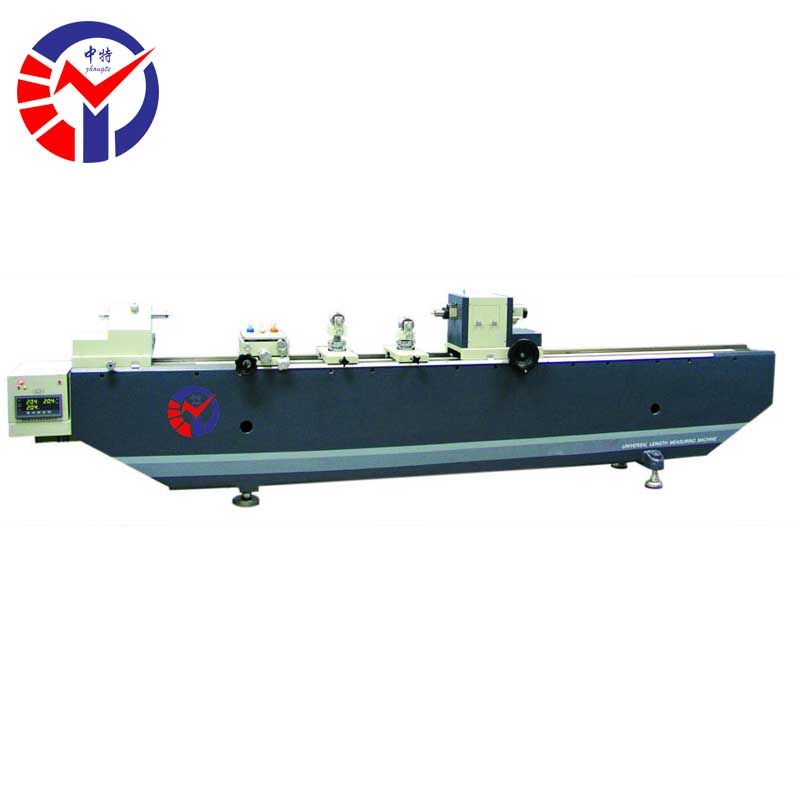

JDS2000二米光栅测长机

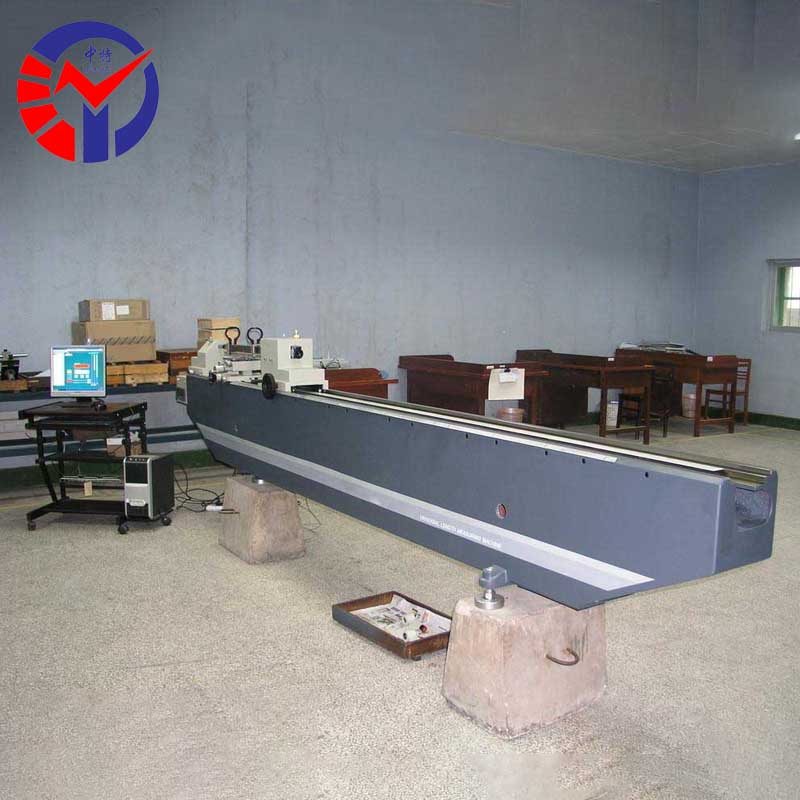

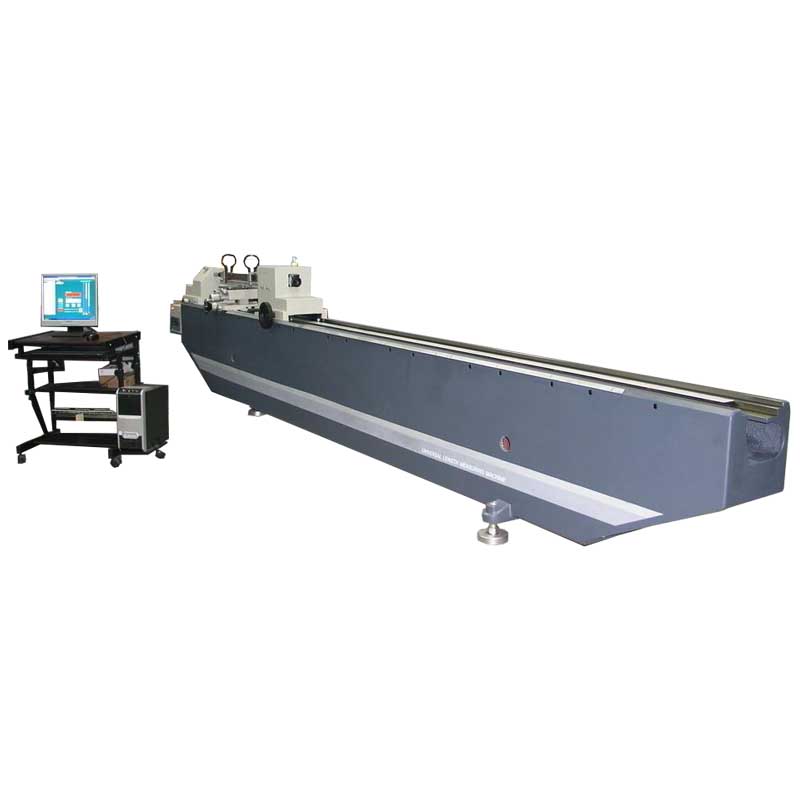

JDS3000三米光栅测长机
特点
1.采用进口精密光栅作为测量元件，稳定性好、发热量低、抗腐蚀、耐污染。
2.光栅材料膨胀系数与钢相同，受环境温度影响小。
3.采用计算机数据处理技术，配合一维测量软件，能高效完成各种复杂测量工作。
4.工作台可多方向运动和偏摆，适用于不同形状零件的测量。
5.带有温度传感器，软件实时补偿温度影响。
技术规格参数 | |||||||||||
测量范围（mm） | JDS1000 | JDS2000 | JDS3000 | ||||||||
外尺寸 | 0~1000 | 0~2000 | 0~3000 | ||||||||
内尺寸 | 30~900 | 30~1900 | 30~2900 | ||||||||
外螺纹中径测量最大至 | 140mm | ||||||||||
分辨力 | 0.1μm | ||||||||||
示值误差 | ±（0.5+L/200）μm（其中：L为被测长度，单位：mm） | ||||||||||
阿贝测轴移动范围 | ±10mm | ||||||||||
测量力(N) | 1.5N2.5N | ||||||||||
测帽内径配合尺寸 | Φ6H7 | ||||||||||
测量杆与测帽内径配合外径尺寸 | Φ6g6 | ||||||||||
万能工作台（mm） | 垂向行程：0~70 | ||||||||||
横向行程：0~40 | |||||||||||
水平位置纵向浮动行程：10 | |||||||||||
旋转 | ±3° | 摆动 | ±3° | ||||||||
横向测微鼓分度值：0.01 | |||||||||||
工作台承重：10kg | |||||||||||
顶针架最大夹持直径（mm) | 当长度在0~170时：140 | ||||||||||
当长度在170~210时：130 | |||||||||||
V形支架 | 高度调节范围：≤28 | ||||||||||
最大支承工件直径：φ30mm | |||||||||||
量块、量棒支架 | 量块支架：支承量块长度范围：至1000 | ||||||||||
量棒支架：支承量棒长度范围：至1000 | |||||||||||
量块研合架：研合量块长度范围：至100mm | |||||||||||
V型铁工作范围：工作范围最大至中45mm | |||||||||||
环境要求：室温20℃±0.5℃，相对湿度≤60%RH | |||||||||||
仪器外形尺寸与重量 | |||||||||||
型号 | 仪器外形尺寸（mm)长×宽×高 | 仪器质量（kg） | |||||||||
主机 | 附件 | ||||||||||
JDS1000 | 1980×450×750 | 650 | 300 | ||||||||
JDS2000 | 2980×450×800 | 1200 | 300 | ||||||||
JDS3000 | 4000×450×850 | 1800 | 300 | ||||||||
