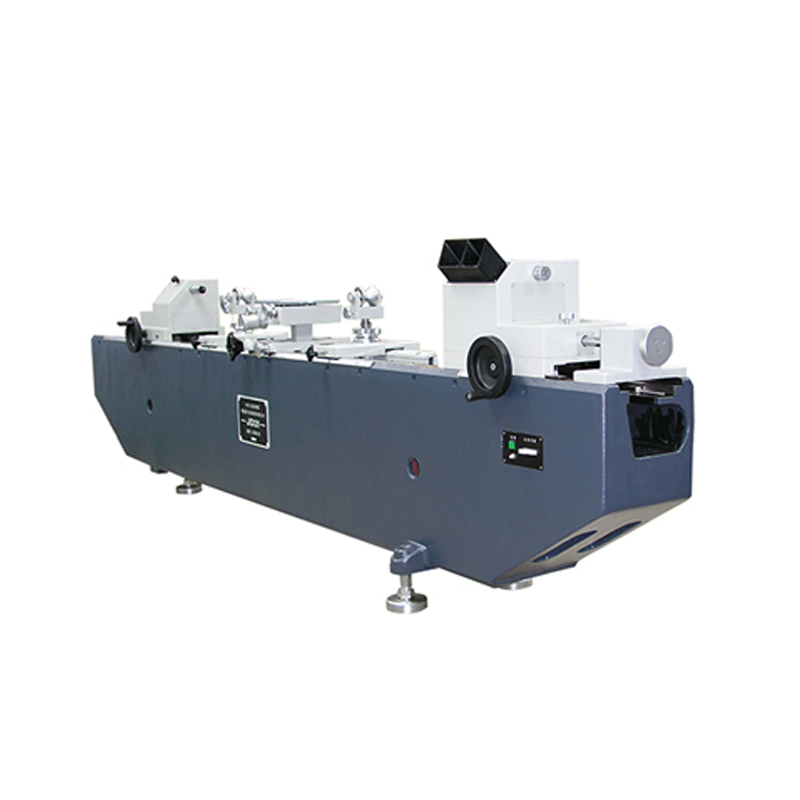

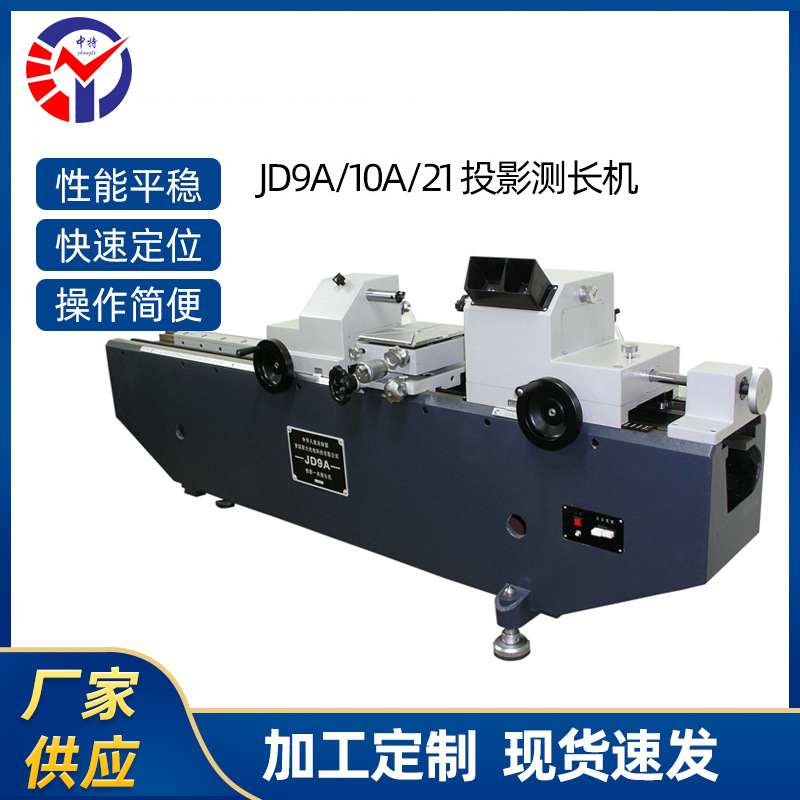

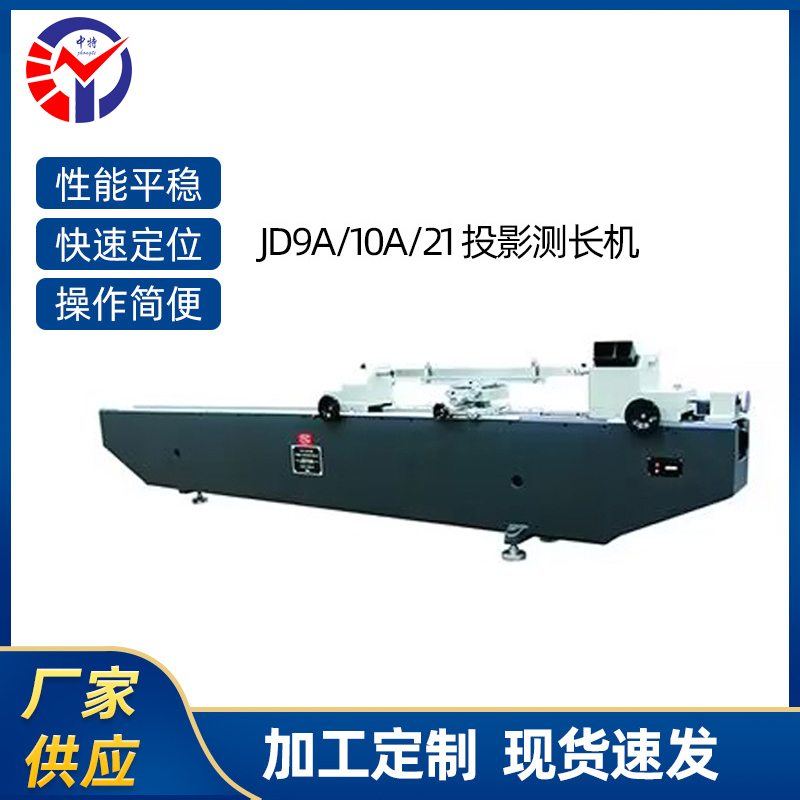

JD9A投影一米测长机
J021投影二米测长机

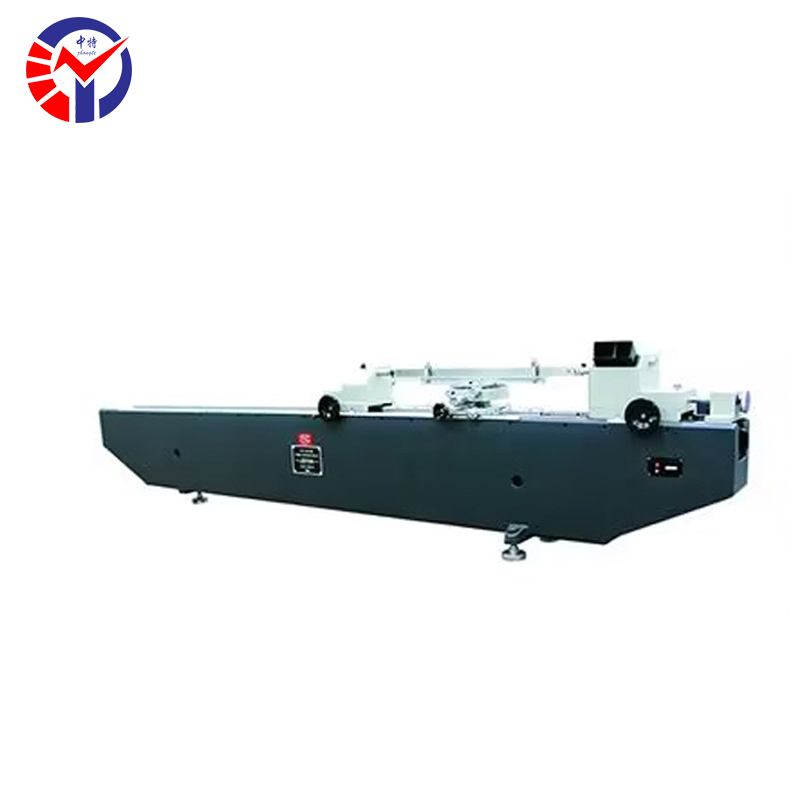

J010A投影三米测长机
产品特点：
1.基座采用优质铸铁，经长期自然时效处理，确保足够钢性和稳定性。
2.利用爱宾斯坦光学原理，实时修正阿贝误差保证测量精度。
3.投影读数屏采用新颖投影系统，像质清晰。
4.工作台可多方向运动、旋转和偏摆，方便各种形状零件的检测。
5.测量附件齐全，使用范围广。
其具体用途体现在：
1. 超大尺寸的绝对测量：
直接精确测量一米至六米甚至更大工件的绝对长度，这是小型测长仪无法完成的任务。
2. 高精度量具的检定与校准：
专门用于检定大量程的标准量具，如大尺寸量块（>1m）、步距规、标准基线尺等，是最高等级量值传递的关键设备。
3. 内外尺寸综合测量：
通过更换附件，可以精密测量大型工件的外径和内径。
4. 精密比对：
同样可以进行与标准件的比对测量，快速判断超大工件尺寸的加工偏差。
主要测量对象（应用行业与工件）
测长机是应对大型、高精度工件测量挑战的解决方案，其测量对象具有明显的“大而精”的特征。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
量具制造与检定 | 大尺寸量块（1m, 2m, 3m...）、步距规、标准刻度尺、金属线纹尺 | 检定这些“尺子”的绝对长度和等距精度，是计量机构的核心工作 |
重型装备与机床 | 大型丝杠、光杠的螺距累积误差、机床导轨的直线度、大型轴类零件的外径 | 测量影响机床精度和装配的关键长尺寸参数 |
航空航天 | 飞机型材长度、发动机大型转子长度、复合材料骨架的尺寸、导弹弹体段长度 | 对大型结构件的关键长度尺寸进行最终检验 |
汽车制造 | 汽车模具的长度、车身检具的基准尺寸、长型心轴的直径和长度 | 为模具和工装的制造提供尺寸依据 |
轴承制造 | 特大型轴承的内外圈宽度和直径、轴承滚柱的长度 | 保证大型轴承的装配精度和性能 |
科研与高校 | 材料热膨胀系数测定、大地测量尺的校准、物理学实验中的精密长度测量 | 为科学研究提供可靠的长度基准和数据 |
技术规格参数 | |||
测量范围 | JD9A | JD21 | JD10A |
外尺寸 | 0~1000 | 0~2000 | 0~3000 |
内尺寸 | 13.5~900 | 13.5~1900 | 13.5~2900 |
|
| ||
大小测钩深度 | 5~50 | ||
外螺纹中径测量 | 0~140 | ||
最小分度值 | 0.001mm | ||
精度指标 | 微米分划尺的示值误差 | ±60μm范围内≤±0.20μm | |
超过±60μm范围内≤±0.25μm | |||
毫米分划尺的示值误差≤±(0.6+L/200)μm | |||
分米分划尺的示值误差≤±(0.5+L/100)μm （其中L为测量值，单位mm） | |||
测量轴示值变动性 | 外尺寸测量：≤0.1μm | ||
内尺寸测量：≤0.5μm | |||
测量力（N) | 外尺寸测量：2±0.4 | ||
内尺寸测量：1.5~2 | |||
万能工作台（mm） | 垂向行程：0~70 | ||
横向行程：0~40 | |||
水平位置纵向浮动行程：10 | |||
横向测微鼓分度值：0.01 | |||
工作台承重：10kg | |||
顶针架最大夹持直径（mm） | 当长度在0~170时Φ140 | ||
当长度在170~210时Φ130 | |||
V型支架 | 高度调节范围(mm)：≤28 | ||
支承工件直径范围：至中30mm | |||
量块支架 | 支承量块长度范围：至1000 | ||
量棒支架 | 支承量棒长度范围：至1000 | ||
量块研合架 | 研合量块长度范围：至100mm | ||
V型铁工作范围 | 工作范围最大至中45mm | ||
环境要求 | 室内温度20℃±1℃，相对湿度≤60%RH | ||
仪器外形尺寸与重量 | |||
型号 | 仪器外形尺寸（mm）长×宽×高 | 仪器质量（kg | |
主机 | 附件 | ||
JD9A | 1980×450×750 | 650 | 300 |
JD21 | 2980×450×800 | 1200 | 300 |
JD10A | 4000×450×850 | 1800 | 300 |
