JD36-H高精度万能测长仪
JD36-H高精度万能测长仪应用行业领域：量具制造与检定、精密轴承、油嘴油泵、精密齿轮与螺纹、精密机械加工、计量机构与实验室

详情说明

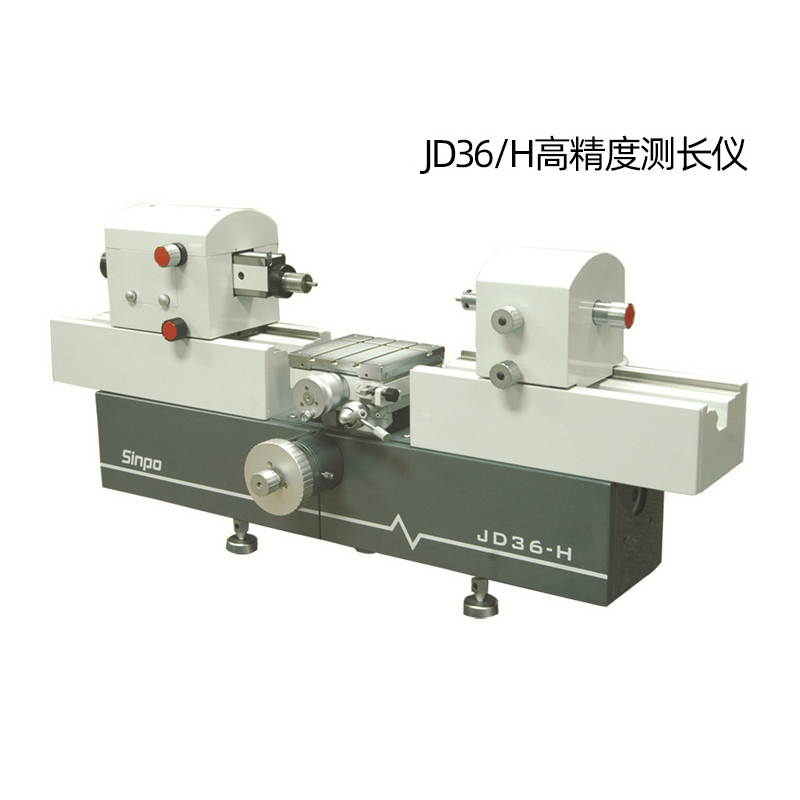

JD36-H高精度万能测长仪

仪器特点:

1.基座选用优质铸铁，经长期自然时效处理，稳定性好。

2.测量主轴采用优化方形设计，确保测量时运动性能的稳定性。

3.拥有多种功能强大的附件可选，能满足不同测量要求。

4.光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源。

5.仪器采用了高精密的测量系统，符合阿贝原理，测量精度高。

6.JD36-H采用进口光栅系统及进口细分硬卡，细分精度高，稳定可靠。

7.JD36-H的软件功能强大，可对示值误差和温度造成的测量误差进行修正，且带有自动判别拐点功能。

其具体用途体现在：

1. 绝对测量（直接测量）：

无需标准件对标，仪器可直接读出工件的绝对尺寸，这是它与光学计（比较测量）的核心区别之一。

2. 比较测量（相对测量）：

同样可以用标准件（如量块）对零，然后测量工件与标准件的偏差值，效率和精度更高。

3. 内外尺寸综合测量：

通过更换测钩、测帽等附件，一台测长仪既能测外径、长度、厚度，也能测内径、孔距，功能非常综合。

4. 高精度检定：

因其精度高、功能全，被广泛用于计量室检定各种标准量具，是量值传递体系中至关重要的一环。

主要测量对象（应用行业与工件）

测长仪是计量实验室和精密制造企业的“长度基准”，其测量对象都是对尺寸精度有极高要求的工件和量具。

行业领域	典型测量对象/工件	具体测量内容
量具制造与检定	量块（核心功能）、塞规、环规、卡规、光滑极限量规、三针	检定这些标准量具的实际绝对尺寸，确保量值传递的准确
精密轴承	轴承内外圈的宽度、滚动体（滚珠、滚柱）的直径、轴承套圈的沟道直径	测量影响轴承装配和性能的关键轴向和径向尺寸
油嘴油泵	针阀体的孔径、阀芯的直径、精密偶件的配合间隙	测量微小内孔直径和轴类零件外径，保证燃油喷射的精度
精密齿轮与螺纹	齿轮的公法线长度、螺纹塞规的中径（配合三针）、蜗杆的轴向齿厚	通过测量相关长度，间接计算出齿轮和螺纹的关键参数
精密机械加工	精密轴类零件的外径、块规的厚度、定位销的长度、垫片的厚度	对成品或半成品进行最终的高精度尺寸认证
计量机构与实验室	作为企业或地区的最高长度标准，传递量值，进行仲裁检定	对各种争议工件或量具进行权威的、高精度的复核测量

主要附件测量用途：

1、测沟及附件：可用于外径千分尺的测量

（1）4mm球型测头

（2）12mm球型测头

（3）100mm球型测头

2、倾斜固定支架：用于外径千分尺的测量

3、顶针架：用于支撑有孔的被测零件；

4、弹性测沟：用于内尺寸的测量；

5、双V型支架：用于测量棒和内径千分尺的测量；

6、单V型支架：用于测量棒和内径千分尺的测量；

7、测帽：用于测量被测件的外尺寸；

8、浮动工作台：用于球体、螺纹和环规的测量时使用；
