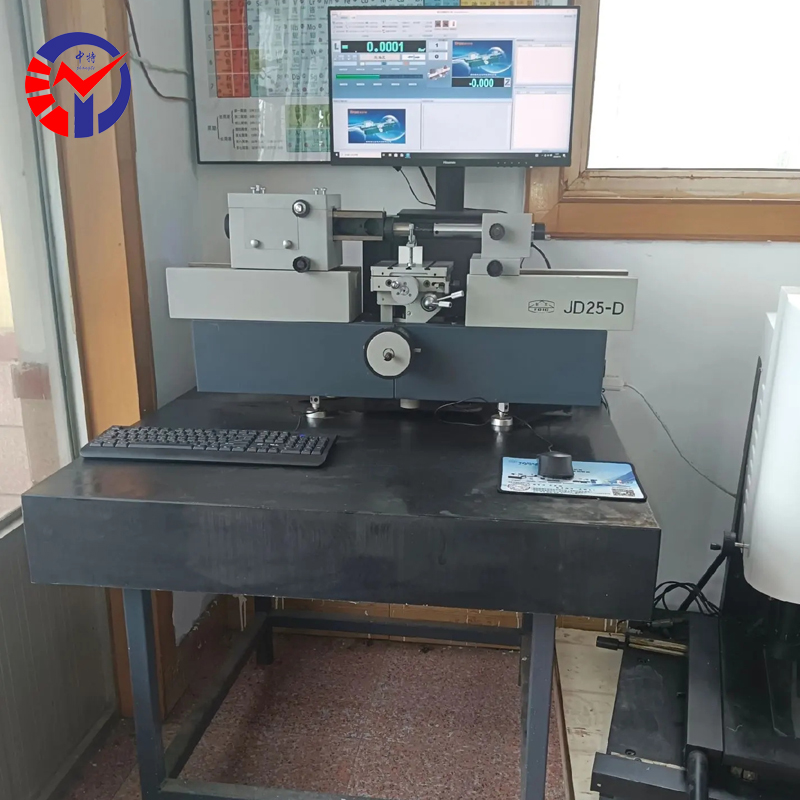

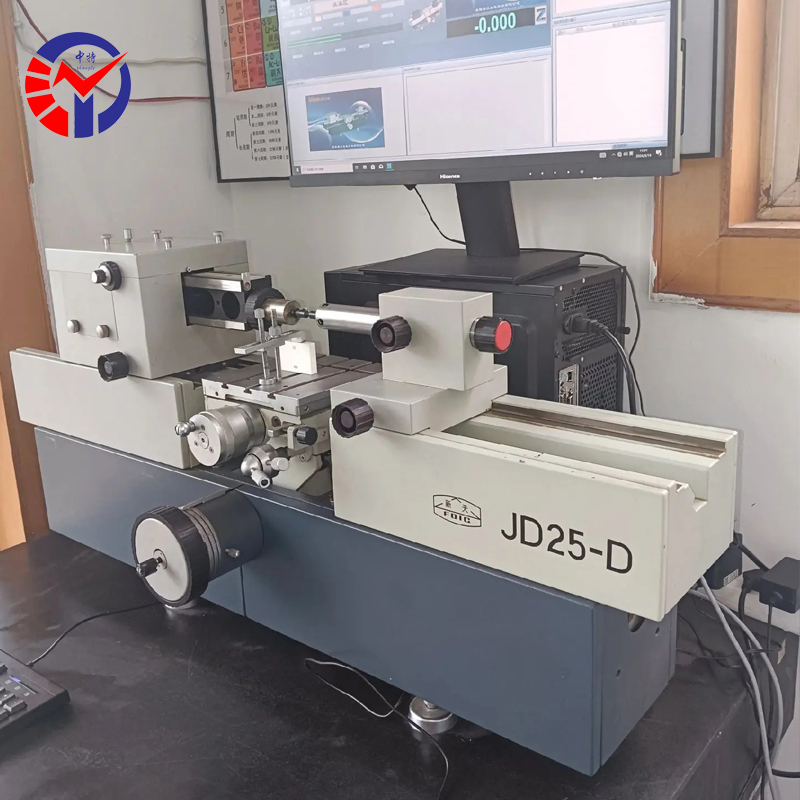

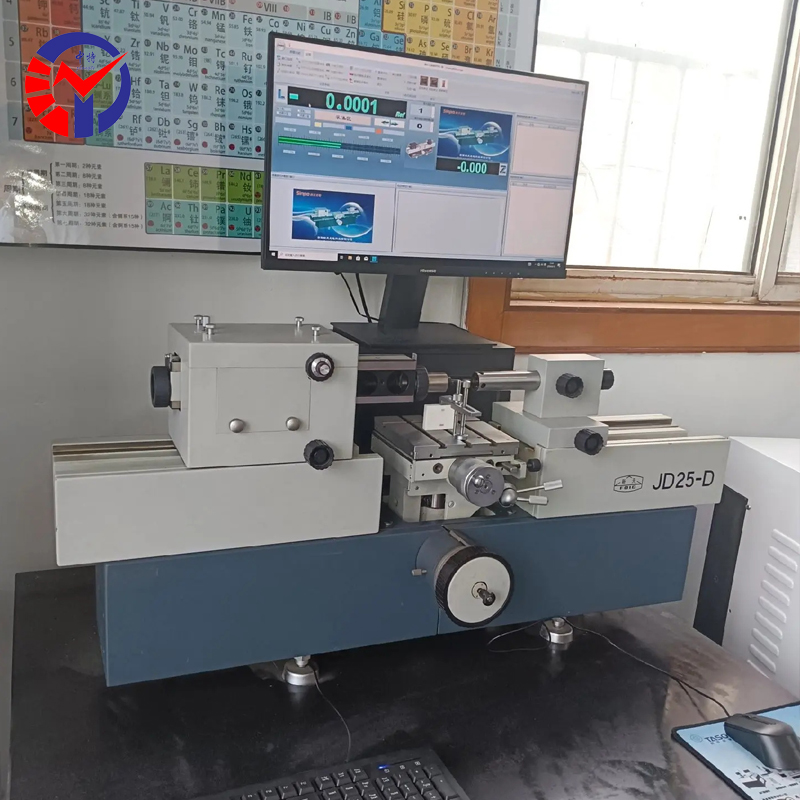

JD25-D数字式万能测长仪
JD25-C数据处理万能测长仪
数据处理万能测长仪是光、机、电、算一体化的长度计量仪器，除可用于对零件的内外尺寸进行绝对测量和比较测量外，还可使用仪器所带的专用附件组合进行各种特殊测量，该仪器主要应用于机械制造业，工具、量具制造及精密仪器制造等各级计量鉴定部门和企业的计量室。
特点
1.基座选用优质铸铁，经长期自然时效处理，稳定性好。
2.测量主轴采用优化方形设计，确保测量时运动性能的稳定性。
3.配置多种可选附件，能满足不同测量要求。
4.仪器采用了高精密的测量系统，符合阿贝原理，测量精度高。
5.软件功能强大，不仅能对示值误差进行修正，同时还能自动修正由温度造成的测量误差，且软件带有自动判别拐点功能。

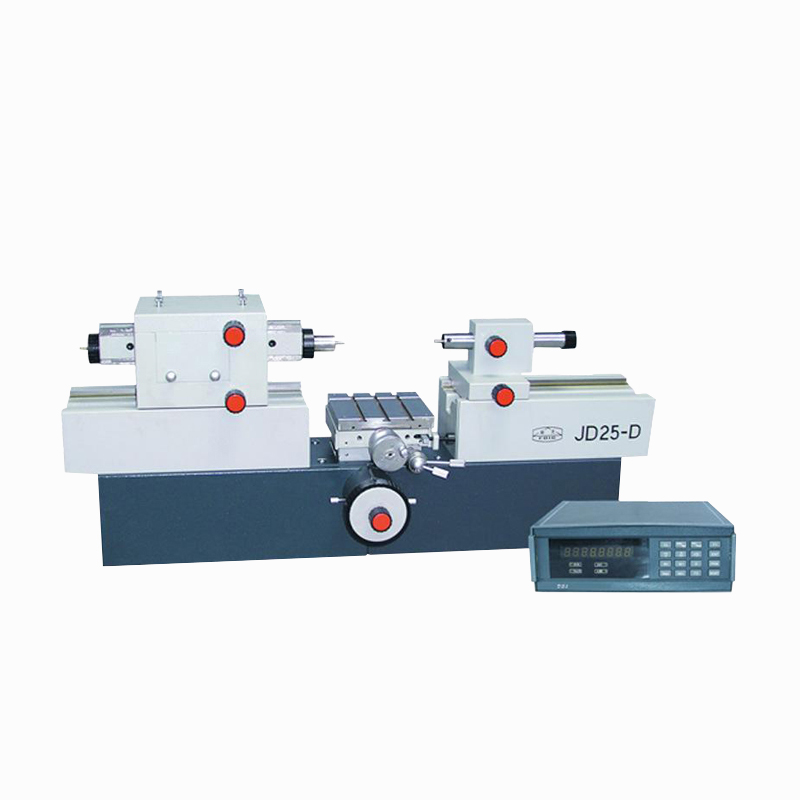

6.JD25-D配数显箱。
其具体用途体现在：
1. 绝对测量（直接测量）：
无需标准件对标，仪器可直接读出工件的绝对尺寸，这是它与光学计（比较测量）的核心区别之一。
2. 比较测量（相对测量）：
同样可以用标准件（如量块）对零，然后测量工件与标准件的偏差值，效率和精度更高。
3. 内外尺寸综合测量：
通过更换测钩、测帽等附件，一台测长仪既能测外径、长度、厚度，也能测内径、孔距，功能非常综合。
4. 高精度检定：
因其精度高、功能全，被广泛用于计量室检定各种标准量具，是量值传递体系中至关重要的一环。
主要测量对象（应用行业与工件）
测长仪是计量实验室和精密制造企业的“长度基准”，其测量对象都是对尺寸精度有极高要求的工件和量具。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
量具制造与检定 | 量块（核心功能）、塞规、环规、卡规、光滑极限量规、三针 | 检定这些标准量具的实际绝对尺寸，确保量值传递的准确 |
精密轴承 | 轴承内外圈的宽度、滚动体（滚珠、滚柱）的直径、轴承套圈的沟道直径 | 测量影响轴承装配和性能的关键轴向和径向尺寸 |
油嘴油泵 | 针阀体的孔径、阀芯的直径、精密偶件的配合间隙 | 测量微小内孔直径和轴类零件外径，保证燃油喷射的精度 |
精密齿轮与螺纹 | 齿轮的公法线长度、螺纹塞规的中径（配合三针）、蜗杆的轴向齿厚 | 通过测量相关长度，间接计算出齿轮和螺纹的关键参数 |
精密机械加工 | 精密轴类零件的外径、块规的厚度、定位销的长度、垫片的厚度 | 对成品或半成品进行最终的高精度尺寸认证 |
计量机构与实验室 | 作为企业或地区的最高长度标准，传递量值，进行仲裁检定 | 对各种争议工件或量具进行权威的、高精度的复核测量 |
万能工作台 | 安装面积（mm） | 160×160 | |
高度调节范围（mm） | 0~100 | ||
横向行程 | 25mm | ||
绕Y轴倾斜 | ±3° | ||
工作台转动 | ±4° | ||
工作台承重 | 10kg | ||
测帽内径配合尺寸 | Φ6H7 | ||
测帽杆与测帽内径配合的外径尺寸 | Φ6g6 | ||
测量范围 | 外尺寸（mm) | 绝对测量0~100，相对测量0~670 | |
内尺寸（mm） | 使用小测钩（最大伸入深度12. 最大臂厚50）时，10~400 | ||
使用大测钩（最大伸入深度50， 最大臂厚85）时，30~370 | |||
用电测测钩（mm） | 1~60 | ||
用万能测钩（mm） | 14~112 | ||
内螺纹中径测量（mm） | 使用小测钩时（螺纹小径13~30） | ||
使用大测钩时 [螺纹小径31~（70-臂厚）×2] | |||
螺距 | 0.5~6 | ||
外螺纹中径测量（mm） | 最大200，螺距：1~6 | ||
测量力（N)：0、1.5、2.5 | |||
数字显示当量 | 0.0001mm | ||
仪器示值变动性 | 外尺寸测量时，2o≤0.3um | ||
内尺寸测量时，2o≤0.5um | |||
仪器准确度 | （20℃±0.2℃时） | ||
型号 | 外尺寸绝对测量 | 内尺寸测量 |
JD25-D | (0.5+L/200)μm | （1+L/100）μm（其中L为测量尺寸，单位：mm) |
JD25-C | 0.5μm | 1um |
仪器使用环境 | 室温20℃±0.5℃，相对湿度≤60%RH | |
仪器质重 | 150kg | |
仪器外形尺寸（mm） | 960X390×450 | |
