JD20B数码精密光学计
投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸，是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。它可以检定量块以及高精度的柱形量块，对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。
产品特点：

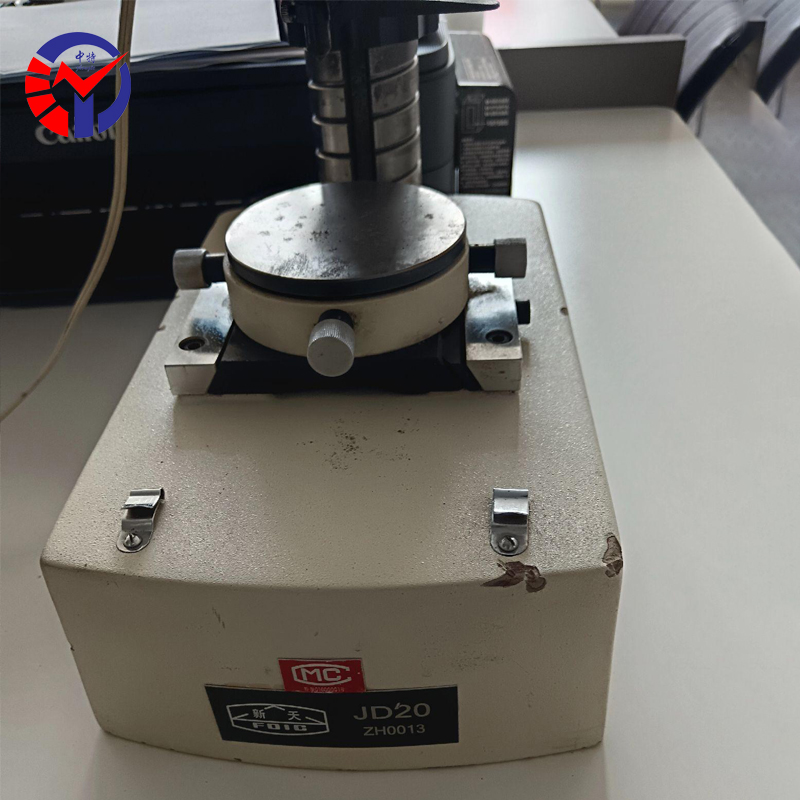

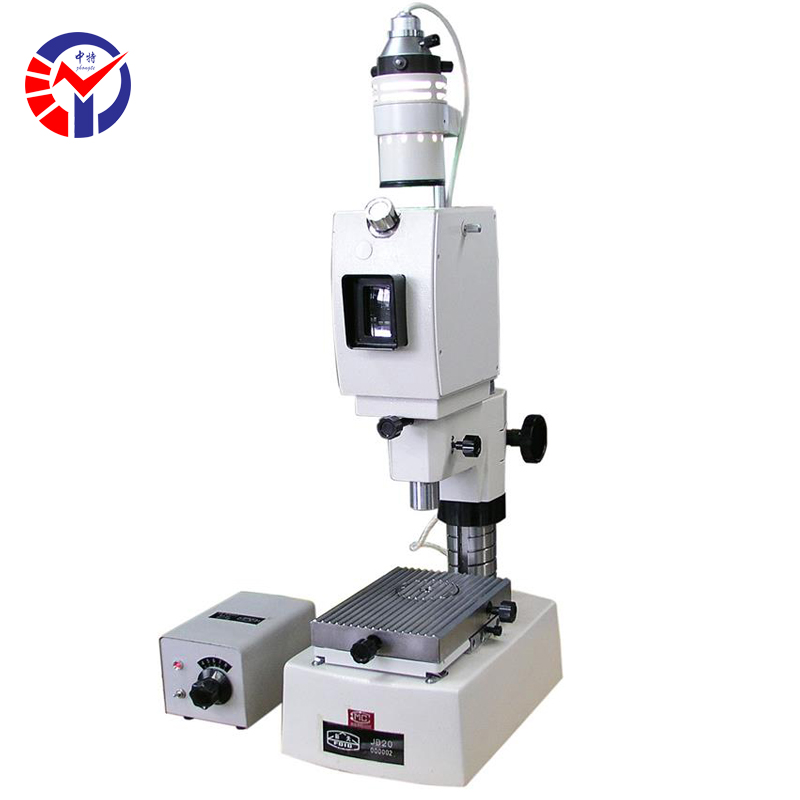

1.JD20采用腊屏技术，附加读数放大镜，视场亮度匀称，像质清晰。

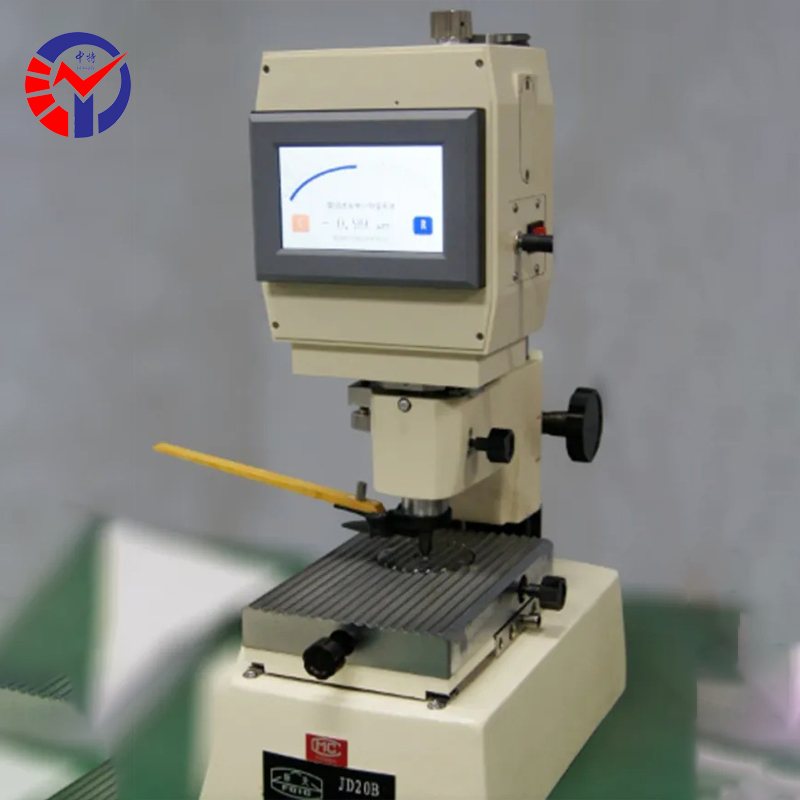

2.JD20B采用CCD数码图像处理技术，直接以数字显示测量示值，测量分辨率高。
3.仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷。
4.仪器结构设计紧凑，外形尺寸小巧，便于运输。
技术参数 | ||||
名称 | JD20 | JD20B | ||
测量范围(mm) | 0~180 | 0~180 | ||
分辨力 | 0.2 u m | 0.02 u m | ||
示值范围 | ±0.02mm | ±0.02mm | ||
示值误差 | 0.02 u m | ±(0.05+0.0025A)μ m, | ||
其中A为示值，单位为um | ||||
示值重复性 | 0.02 μ m | 0.02 u m | ||
测量力 | 1.20N±0.2N | 1.20N±0.2N | ||
测量轴与测帽内径配合的外径尺寸 | Φ6g6 | Φ6g6 | ||
测帽内径配合尺寸 | Φ6H7 | Φ6H7 | ||
仪器质量 | 30 kg | 30 kg | ||
外形尺寸 | 320*230*820 | 长320×宽230×高750 | ||
JD20分划线像的微调范围 | ±5个分度 | |||
JD20每个分划的视见宽度 | 1.7 mm | |||
仪器使用环境 | 室温20℃±0.5℃，相对湿度不应超过60% | |||
工作台 | 七筋工作台 | 用于检定厚量块和工件 | ||
球筋工作台 | 用于检定薄量块和工件 | |||
量块移动架 | 用于承放和移动标准和被检量块 | |||

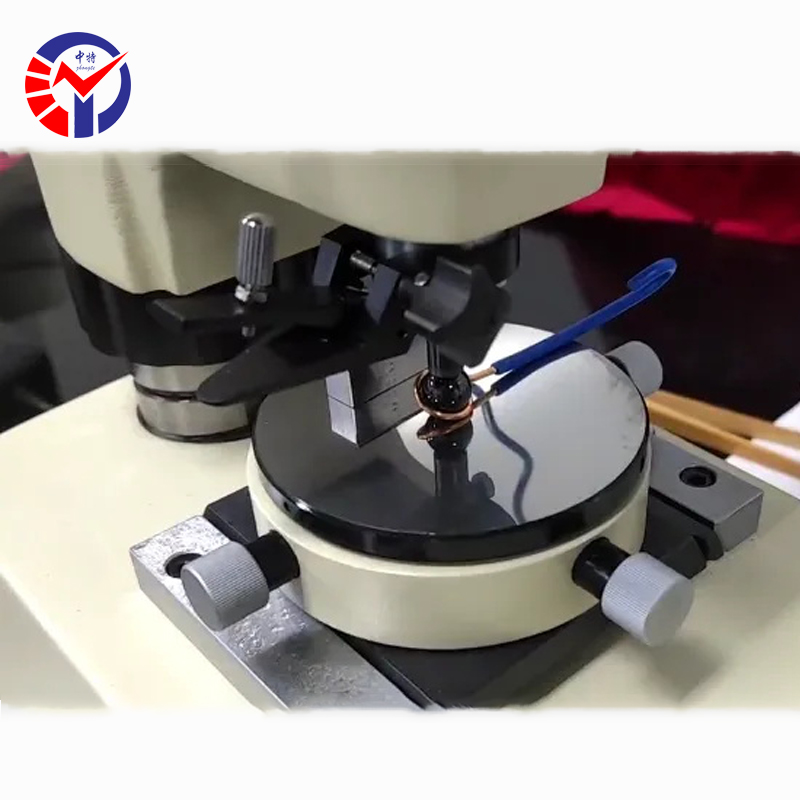

光面工作台 | 用于测量球体直径 | |||
其具体用途体现在：
1. 精密比较测量：
这是其最核心的功能。快速判断批量生产的工件尺寸是否在公差范围内。
2. 高精度检定：
因其精度极高，常被用于检定量块、塞规、环规、针规等其它基准量具的精度。
3. 形位误差检测：
配上相应的附件，可以测量工件的圆度、圆柱度、直线度、平面度等形位公差（例如，用光学计测量工件不同点的厚度差来计算平面度）。
主要测量对象（应用行业与工件）
光学计适用于所有对单一尺寸精度要求极高的机械制造和计量领域。其测量对象通常是规则几何形状的精密件。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
量具制造与检定 | 量块、塞规、环规、卡规、三针（用于测量螺纹） | 检定这些标准量具的实际尺寸和磨损情况，确保量值传递的准确性 |
精密轴承 | 轴承滚珠、滚柱的直径、轴承内外圈的宽度 | 测量滚动体的直径偏差和椭圆度，保证轴承的运行精度和寿命 |
精密齿轮与传动 | 齿轮的齿厚、蜗杆的螺距、丝杠的中径 | 配合专用测头，测量齿厚偏差等关键尺寸 |
精密机械加工 | 活塞销、阀芯、精密轴类零件的外径、垫片、挡圈的厚度 | 检测工件的外径或厚度尺寸是否满足极高的公差要求（如±1μm） |
钟表制造 | 手表齿轮、轴芯、宝石轴承等微型零件的尺寸 | 测量微小零件的关键尺寸，满足钟表行业的极高精度需求 |
科研与计量机构 | 各种高精度标准样品的尺寸测定 | 用于科学研究和新材料膨胀系数测定等需要微米级精度的实验 |
