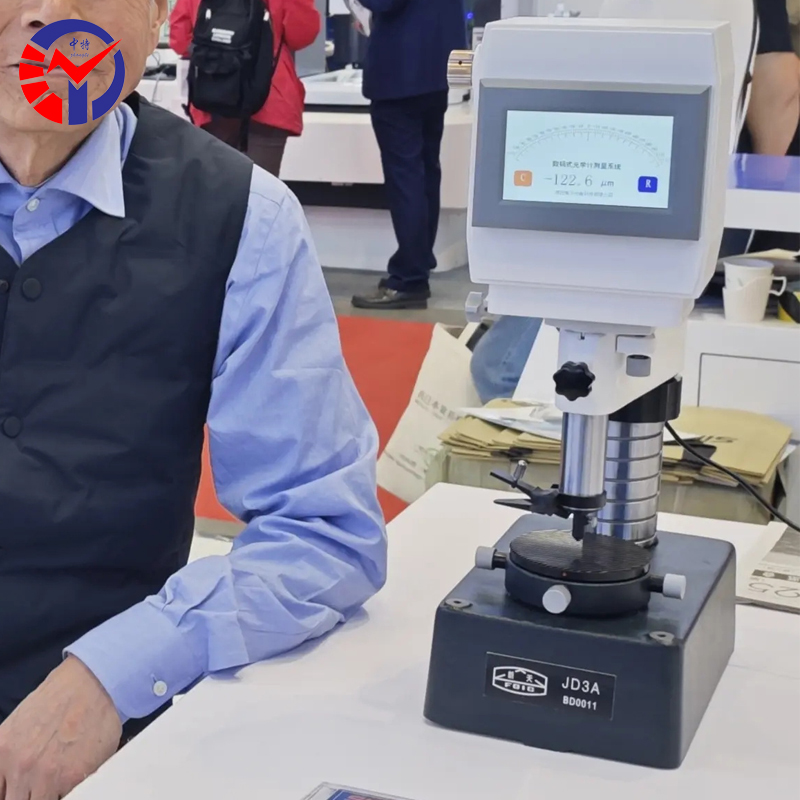

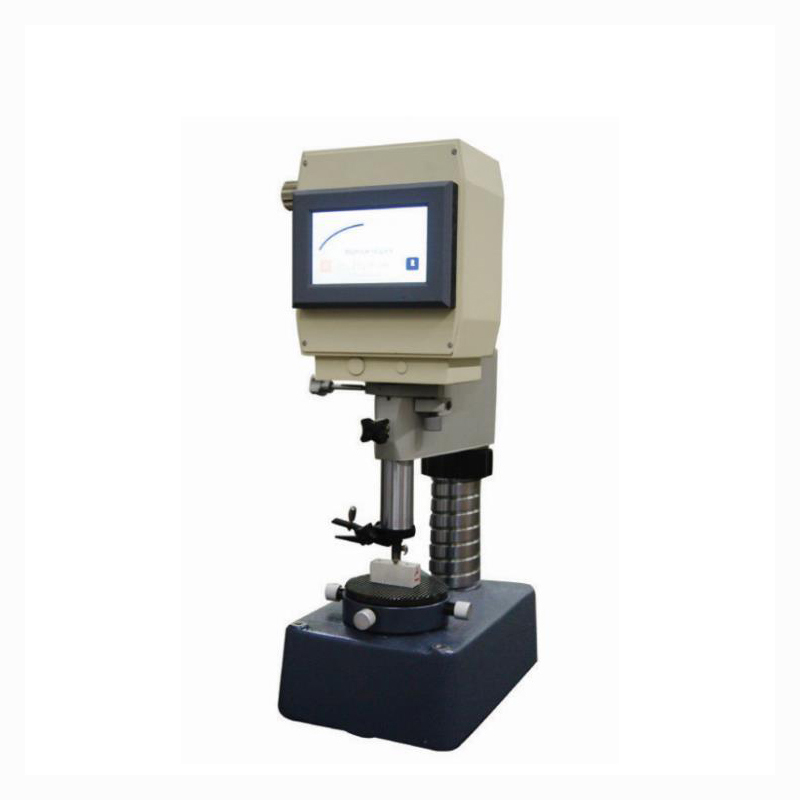

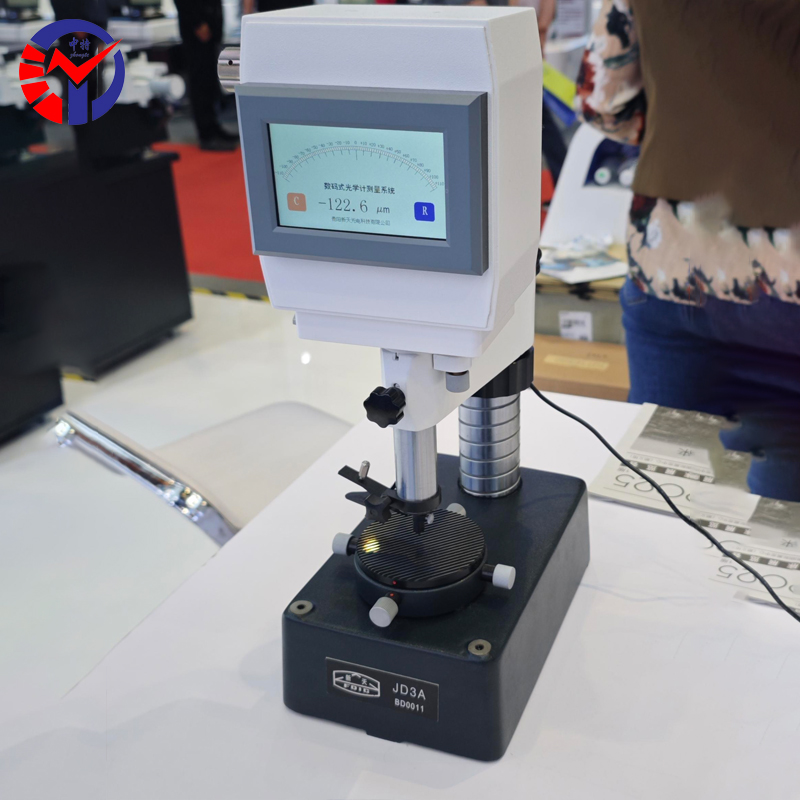

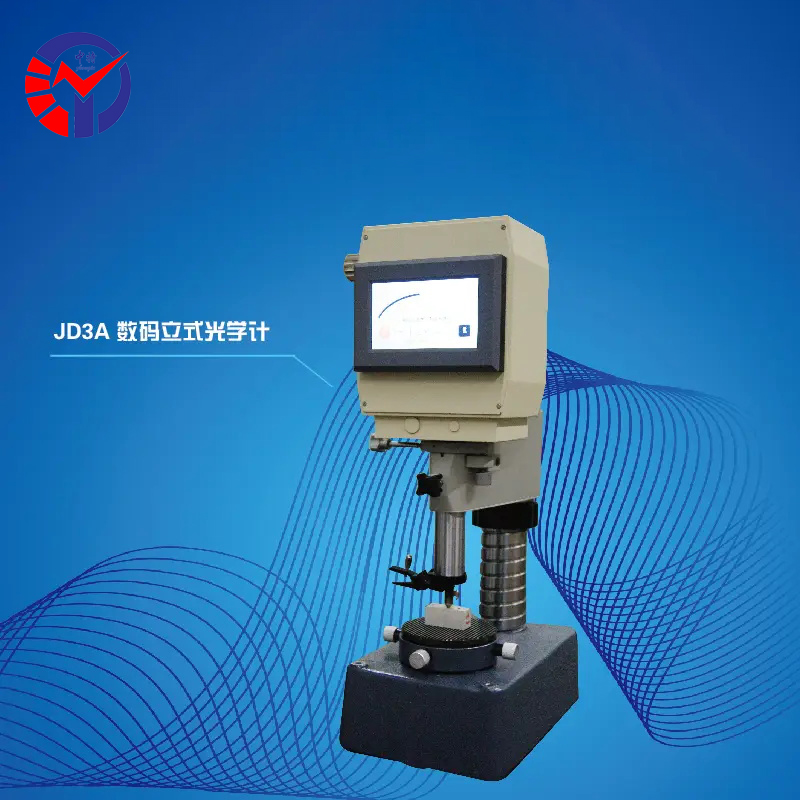

JD3A数码立式光学计

投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸，是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。它可以检定量块以及高精度的柱形量块，对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。

仪器特点：

1.采用降压LED光源，光学和电器部分发热量极低，热影响小。

2.以传统光学杠杆原理与现代CCD数码图像技术相结合，分辨率高、测量示值准确、稳定。

3.液晶数字显示屏安置在距离测量区最近的部位，能同时观察测量部位和测量示值，设计人性化。

4.示值范围大，在被测件与标准件尺寸差异较大的情况下，也能获得准确的测量结果。

5.测量示值采用液晶屏数字显示，读数方便、舒适。液晶屏数字下方具有模拟光标，测头运动状态明确、直观。

6.仪器配有5种触测端不同形状的测帽和5种不同用途的工作台，可以测量平面形、圆柱形、球形、薄板、针状、螺纹等不同形状的零件。

7.配有多种规格的量块移动框，可避免手传给量块热量的影响。

其具体用途体现在：

1.  精密比较测量：

       这是其最核心的功能。快速判断批量生产的工件尺寸是否在公差范围内。

2.  高精度检定：

       因其精度极高，常被用于检定量块、塞规、环规、针规等其它基准量具的精度。

3.  形位误差检测：

       配上相应的附件，可以测量工件的圆度、圆柱度、直线度、平面度等形位公差（例如，用光学计测量工件不同点的厚度差来计算平面度）。

主要测量对象（应用行业与工件）

光学计适用于所有对单一尺寸精度要求极高的机械制造和计量领域。其测量对象通常是规则几何形状的精密件。
