产品介绍：

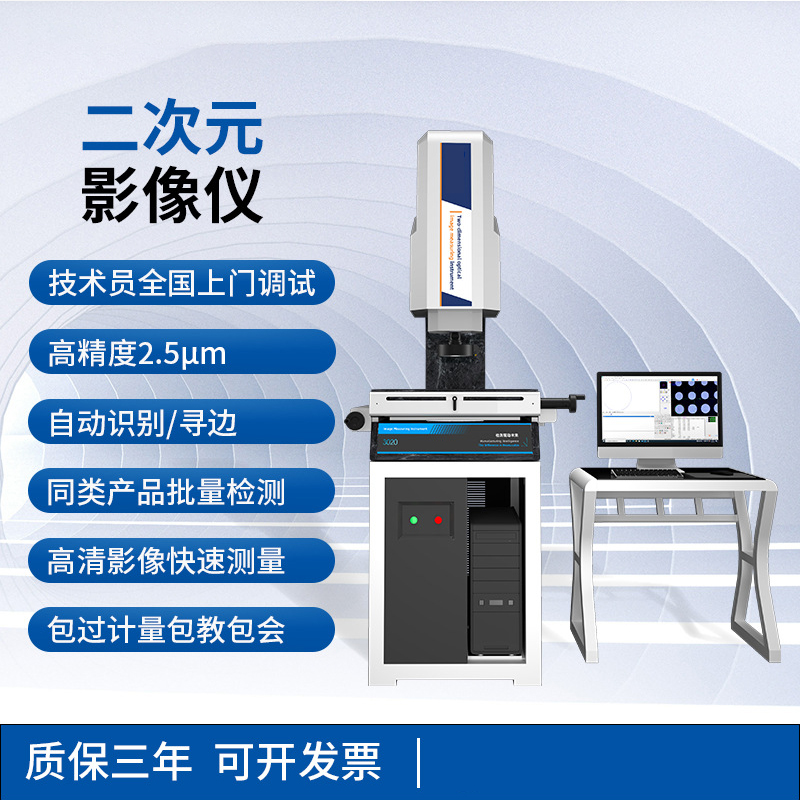

DNDA-4030T自动光学影像测量仪是一款高性能的精密测量设备，适用于高精度二维和三维尺寸检测。其高分辨率光学系统和先进的影像处理技术，能够快速、准确地测量工件的轮廓、尺寸和形位公差，满足复杂工件的检测需求。全自动化操作模式和智能化软件，支持高效批量测量和数据分析，显著提升工作效率。DNDA-4030T广泛应用于电子、模具、精密机械等行业，特别适合微小零件和复杂几何形状的测量，是工业检测中不可或缺的高端解决方案。
该仪器以二维坐标测量为主。包括点、线、圆、圆弧、矩形等几何元素和零件的长度，角度，轮廓外形表面形状等。也可做三维辅助测量如台阶的高度，孔深度，面的平面等广泛用于机械，电子、仪表、塑胶、物五金等行业
自动影像测量仪 | ||||

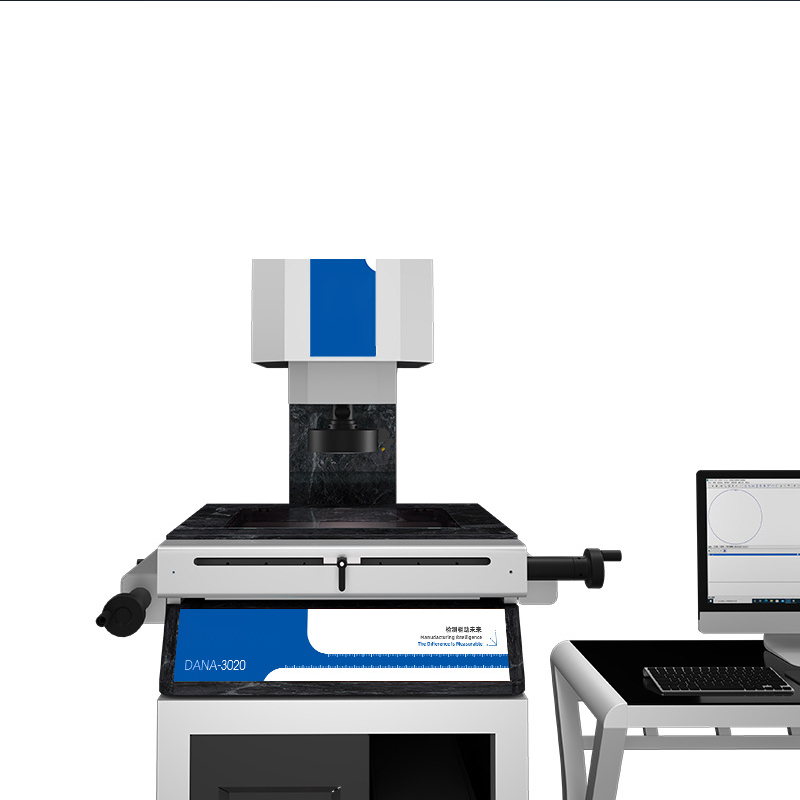

型号 | DANA-2010（手动型） | DANA-3020S（半自动） | DANA-4030T（全自动） | |
实际测量尺寸（mm） | 100*200*200 | 300*200*200 | 400*300*200 | |

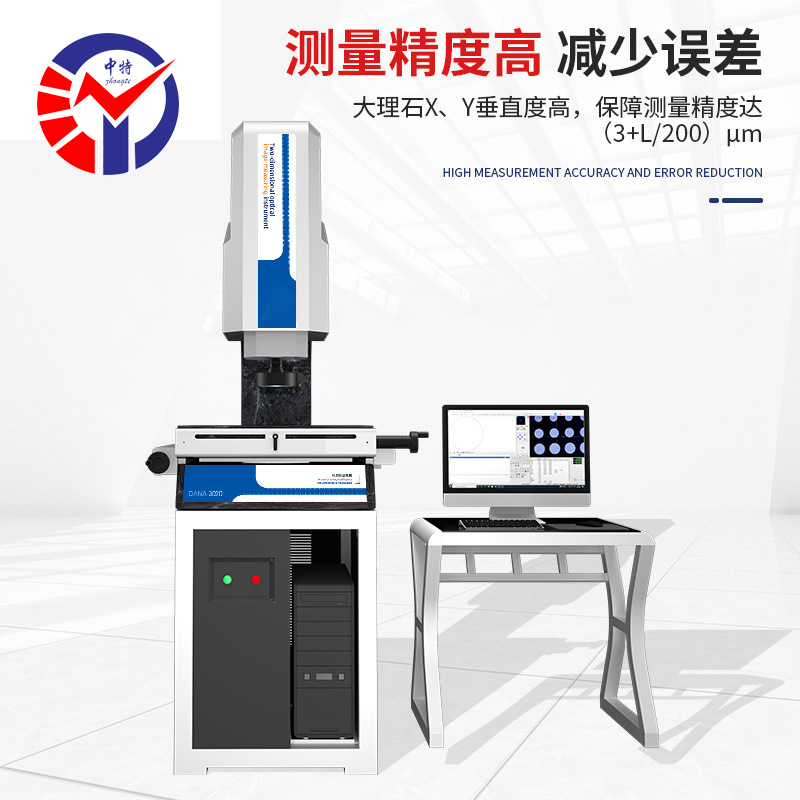

测量精度 | （3+/200）μm | （3+L/200）μm | XY轴（3+L/200）μm Z轴（5.0+L/200）μm | |
外形尺寸（mm） | 660*560*950 | 760*660*970 | 860*760*970 | |
重量（kg） | 150 | 200 | 280 | |

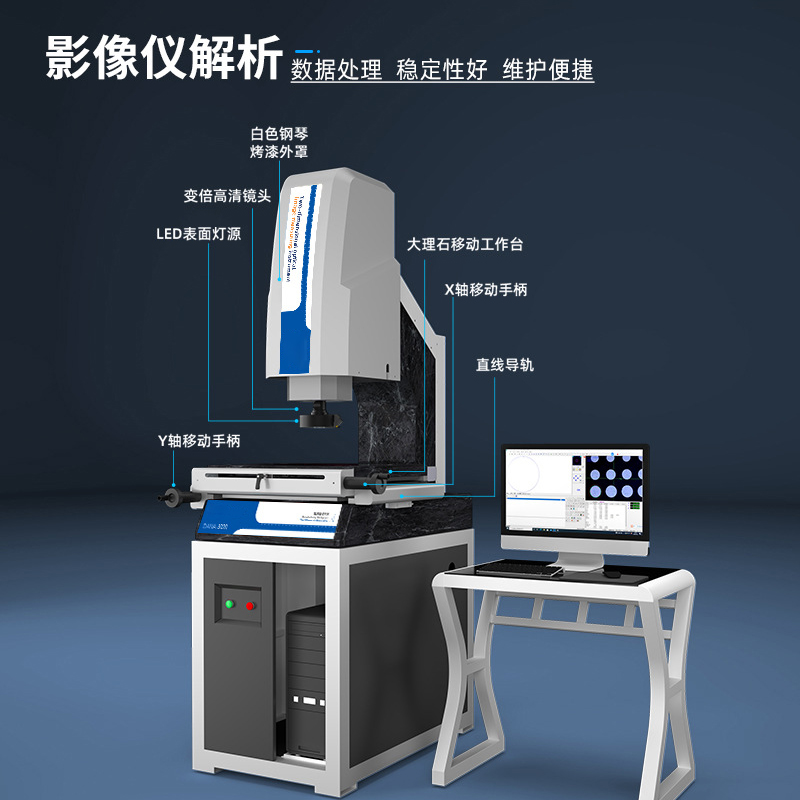

底座立柱 | 济南花岗岩精度00级 | 品面度3μm | 三轴花岗主体 | |
导轨 | FY-V型高平衡滚子交叉导轨 | |||
光栅尺 | 新天精密闭合式光栅尺分辨率1μm | |||
Z轴驱动方式 | 手动对焦 | 精密伺服Z轴自动对焦 | ||
XYZ轴驱动 | 直流精密伺服电机驱动 | |||
镜头 | 可连续变倍高清镜头光学放大倍率0.7-4.5X | 6.5：1可变倍镜头 | ||
CCD | 原装台湾品牌 日本索尼芯片 高解析数字相机 | 海康威视高速 光纤工业数字 高解析相机 | 海康威视 千兆网彩色 工业数字摄像机 | |
表面光 | 美国进口灯珠LED环形冷光源稳定，寿命高 | 五环8区LED冷光源256级亮度可调 | ||
轮廓光 | LED冷光源256级亮度可调 | |||
软件系统 | 多语言zonson智能自动测量系统0.1μm分辨率三轴DC300解析系统高清晰SDK2000视频采集系统 | 多语言zonson智能自动测量系统半自动UWC 3200解析系统0视频采集系统 | ZONSON2D测量软件CNC版 | |
