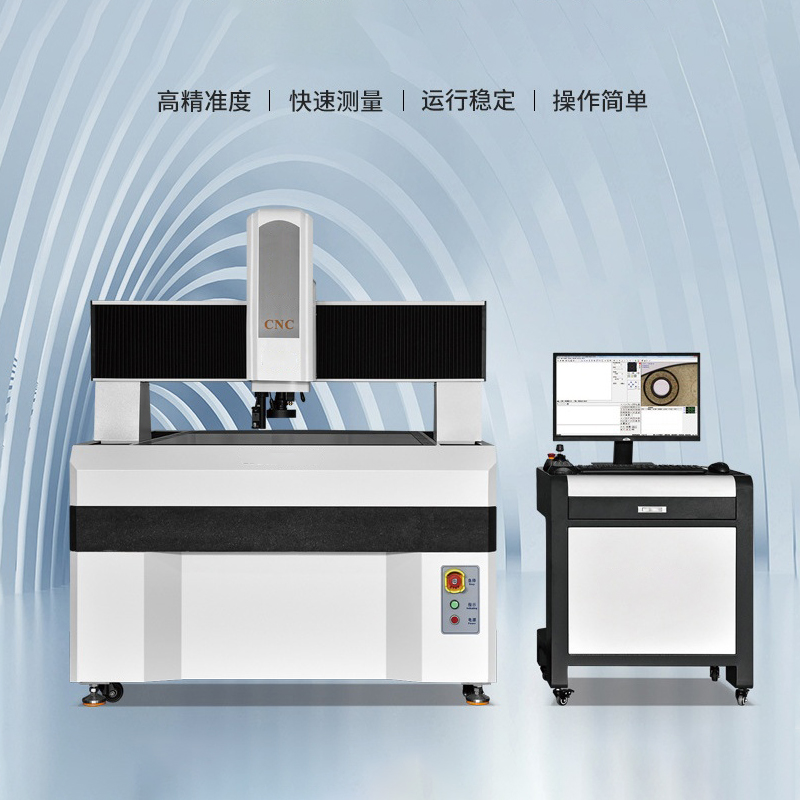

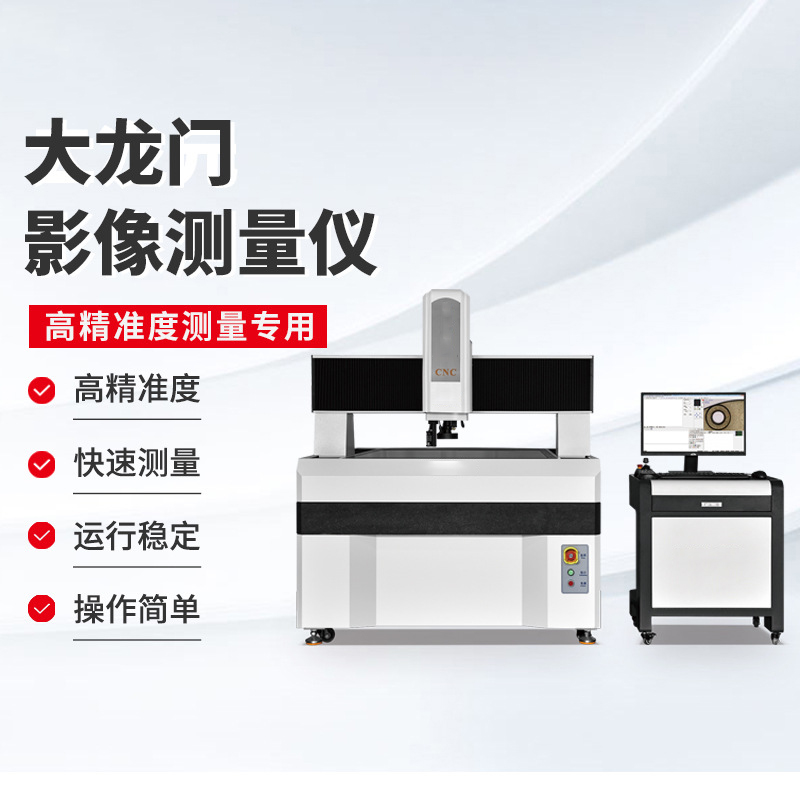

MBM-1082C大龙门影像测量仪是一款高性能、高精度的测量设备，专为大尺寸工件检测设计。
采用大龙门结构和先进的影像技术，能够快速、精准地测量复杂工件的尺寸、形状和位置公差，满足高精度检测需求。
产品介绍：
MBM-1082C大龙门影像测量仪是一款高性能、高精度的测量设备，专为大尺寸工件检测设计。采用大龙门结构和先进的影像技术，能够快速、精准地测量复杂工件的尺寸、形状和位置公差，满足高精度检测需求。其高刚性机身和稳定的运动控制系统，确保了测量过程的可靠性和重复性。MBM-1082C配备智能化软件，支持自动化测量和数据分析，显著提升工作效率。广泛应用于汽车、航空航天、模具制造等领域，特别适合大型零部件的精密测量，是工业检测中不可或缺的高端解决方案。

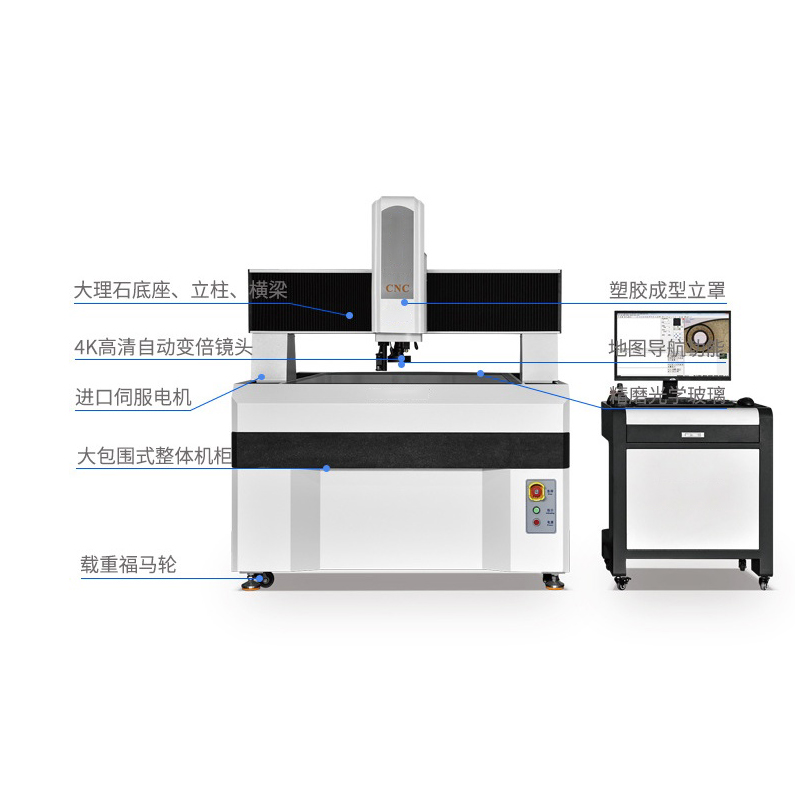

产品特点：
1. 高精准度、快速定位、智能寻边、自动对焦、高清成像
2. 采用KOMANIE/CNC-3D复合式影像测量软件
3. 采用高精度金属贴光栅尺0.2μm
4. 济南青00级花岗岩大理石底座、立柱、横梁
5. 采用进口静音型直线导轨、研磨级滚珠螺杆
6. 采用200W像素1/2千兆网高清数字CCD相机
7. 多角度程控五环八分区LED落射表面光源
8. 配备大视野导航镜头，测量精准，快速定位
9. 测量数据可导出为AUTOCAD/EXCEL/WORD的格式报表
技术参数：

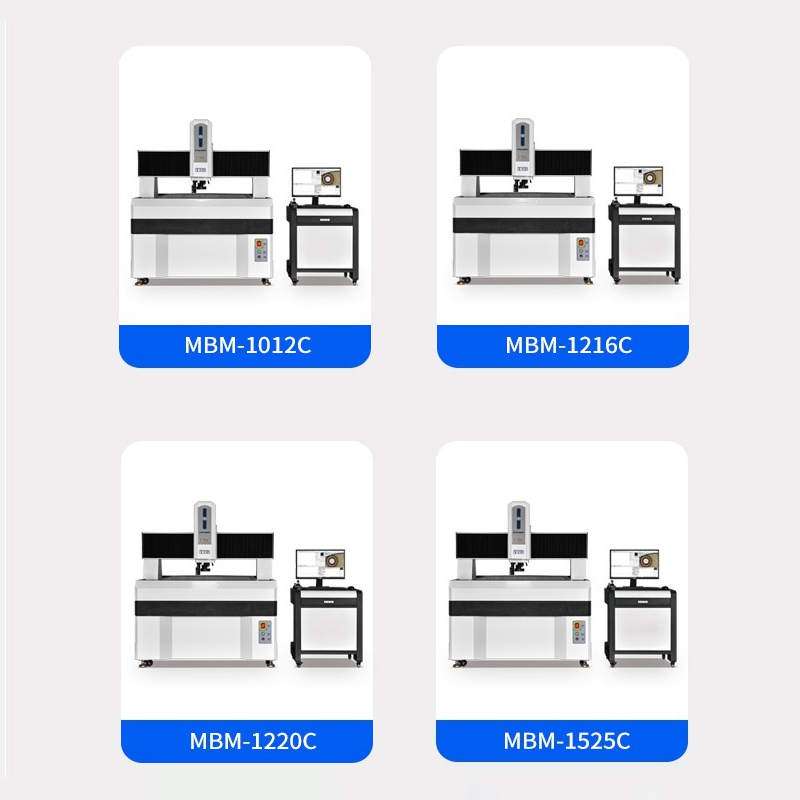

型号 | MBM-1082C | MBM-1012C | MBM-1216C | MBM-1220C |
XY轴行程（mm） | 1000*800 | 1000*1200 | 1200*1600 | 1200*2000 |
Z轴行程（mm） | 测量有效空间220（可根据产产品定制） | |||
外形尺寸（mm） | 1400*1950*1750 | 1600*2350*1750 | 1800*2750*1750 | 1800*2950*1750 |
玻璃尺寸（mm） | 950*1200 | 1150*1400 | 1350*1800 | 1350*2200 |
仪器重量（kg） | 1500 | 2000 | 3000 | 4500 |
承重（kg） | 60（可根据产品定制） | |||
传动型式 | X/Y/Z轴HIWIN高精密静音级直线导轨，研磨级滚珠螺杆 | |||
传动技术系统 | 英国Renishaw金属贴片光栅尺 | |||
分辨率 | 0.0005mm | |||
测量精度 | X/Y轴≤3+L/200μm，Z轴≤5+L/200μm | |||
重复精度 | ≤3微米 | |||
X/Y/Z轴日本松下A6高性能交流伺服电机，全闭环控制系列 | ||||
影像系统 | SONY-CCD/7000TVL高清彩色CCD相机，影像放大倍率：30-230X | |||
MTG自动变倍镜头，连续放大倍率：0.7-4.5X | ||||
可配2X物镜，总放大倍率：40-360X | ||||
光源系统 | 多角度程控五环八分区LED落射表面光焰+平行LED跟踪式光源 | |||
供应电源 | 220±10%，50±Hz | |||
工作环境 | 温度20℃，温度变化＜2℃，湿度45-75% | |||
