规格型号 | 测量范围 | 误差 | 重量 |
518-351DC【LH-600E】 | 0-977(600mm) | 0.4μm | 24kg |
518-352DC【LH-600EG】带电动手柄 | 0-977(600mm) | 0.4μm | 24.5kg |

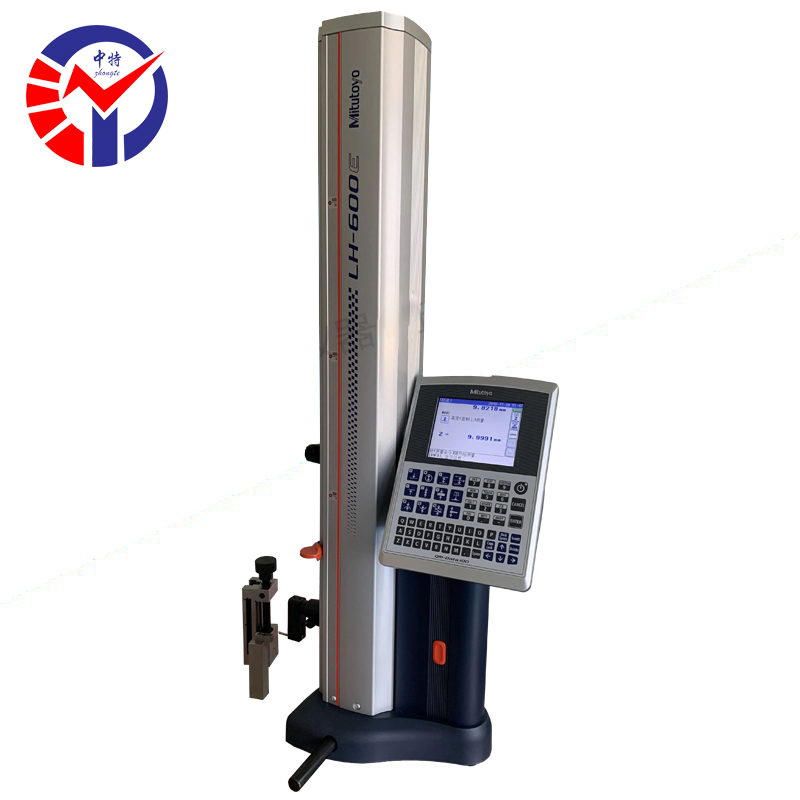

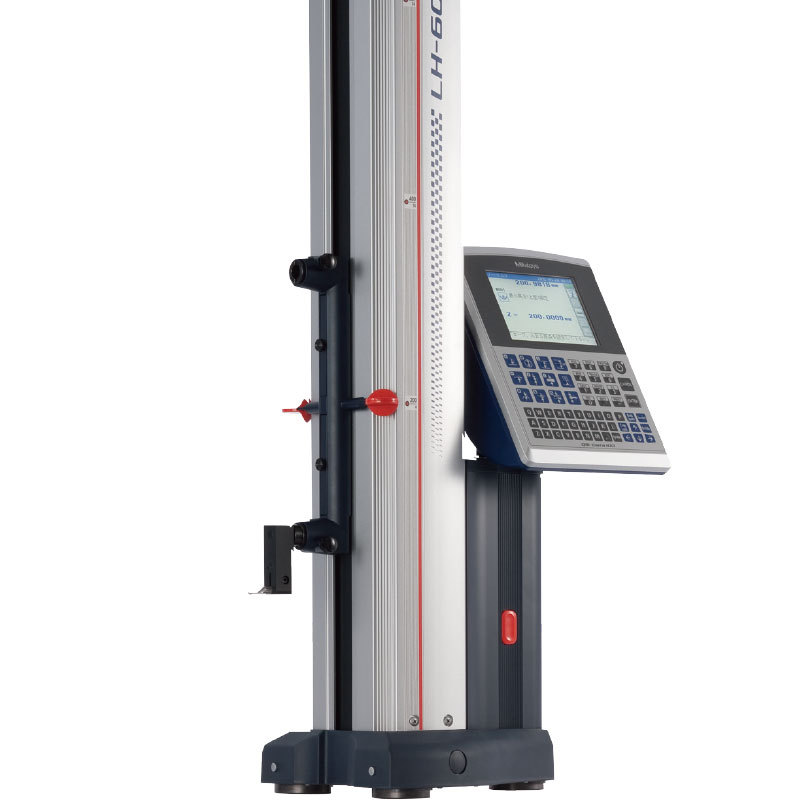

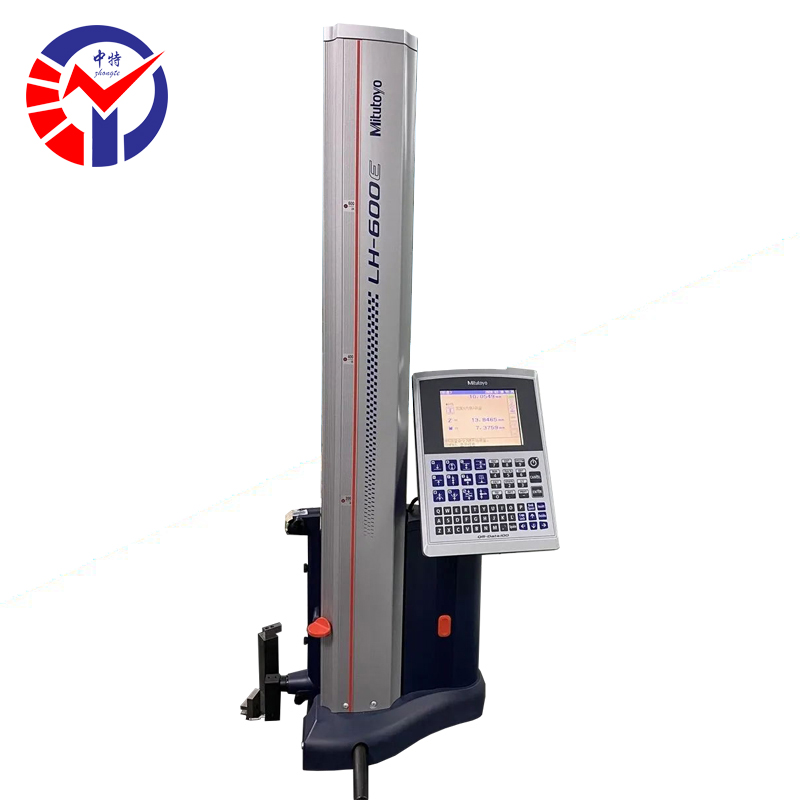

高精度测高仪
518系列一高精度2D测量系统
1.指示精度可达(1.1+0.6L/600)μm。
2.高度测量具有出色的高精度,并且拥有丰富的测量功能。
3.采用高精度反射性线性编码器和高精度导轨,追求更高的精度。
4.测量可以通过图标命令来执行,支持一键操作,具有丰富功能的同时追求操作的简便性。
5.使用TFT液晶显示屏,以达到良好的可视性和可操作性。
6.气体全浮/半浮系统可以进行气浮高度调整。
7.配有连接打印机、数显量具的端口外,还配备有RS-232C通信功能等丰富的接口。
8.高度基准的岩石平台的信息请参见E-47页。
9.数据备份/恢复,工件测量程序可通过USB存储设备来执行(FAT16/32兼容格式)。
技术规格参数:
货号 | 518-351DC | 518-352DC | |
型号 | LH-600E | LH-600EG(带电动手柄) | |
测量范围 | 0- 977mm(600mm) | ||
分辨力 | 0.0001/0.001/0.01/0.1mm(可选择) | ||
精度20℃ | (1.1+0.6V600)umL=任意测量长度(mm) | (1.1+0.6V600)umL=任意测量长度(mm) | |
平面:0.4um(2o) 孔:0.9um(2o) | 平面:0.4um(2o) 孔:0.9um(2o) | ||
5um(补正后) | 5um(补正后) | ||
4um(机械精度) | 4um(机械精度) | ||
导向方式 | 滚动轴承 | ||
驱动方式 | 电机驱动(5.10.15.20.25.30.40mm/s)/手动 | ||
检测原理 | 反射形线性编码器 | ||
测力 | 1N(自动定压功能) | ||
平衡方式 | 对重平衡 | ||
主机移动方式 | 全浮动(移动时)/半浮动(测量时)空气轴承 | ||
空气源 | 内置压缩机 | ||
显示装置 | 5.7英寸彩色TFT液晶显示 | ||
可存储程序 | 50 | ||
可存储数据 | 60,000(1个程序最大数据30,000) | ||
电源 | 充电电池/AC适配器 | ||
电池寿命 | 约5小时(气浮和上下自动升降占仪器工作量的25%的情况下) | ||
电池充电时间 | 约3小时(充电中也可以使用) | ||
尺寸(WxDxH) | 237×438×1013mm | 247×438×1013mm | |
质量 | 24kg | 24.5ka | |
使用温度/浔度范用 | 5-40C/RH20-80%(无凝结) | ||
储存温度/湿度范围 | -10-50C/RH5-90%(无凝结) |
为了进行高精度测量,请注意以下事项。
·请尽量在接近20℃、温度变化较少的环境中使用。
·本机会受到平台平面度的影响,请使用1级以上的平台。
*1:指示精度·重复精度的值,为使用标准附件o5阶差测头时的值。
*2:垂直度·直线度的值,为使用杠杆式测微头(MLH-521)以及Mu checker(M-511)时的值。
