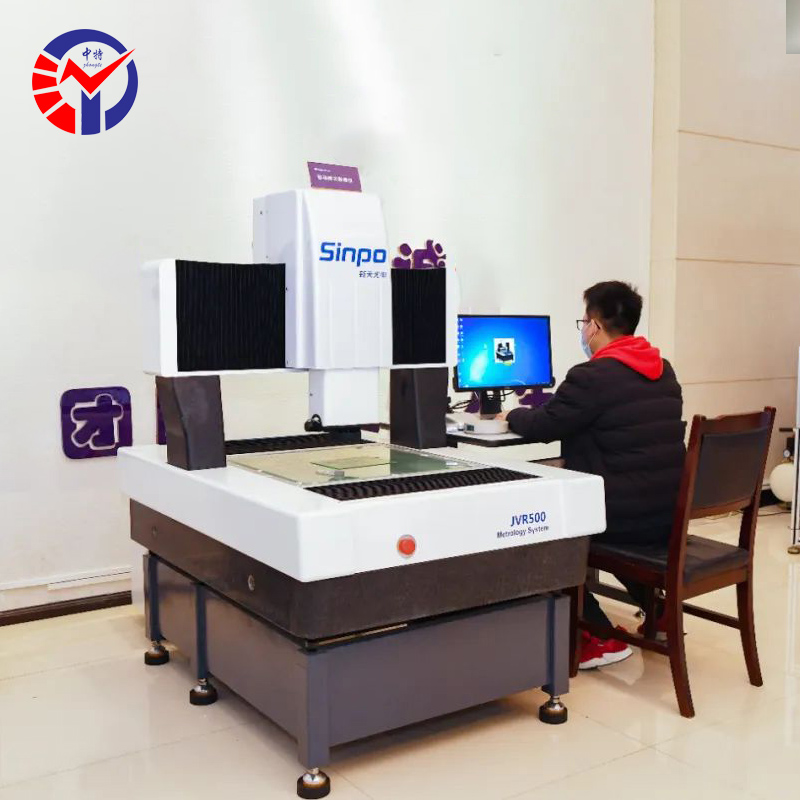

JVR500大行程龙门移动式影像测量仪，应用行业领域：汽车工业、航空航天、新能源、重型机械与模具、电子通讯、精密加工
其核心用途和优势体现在：
1. 高精度与高稳定性：
龙门式结构刚性好，不易因运动或自身重量而变形，确保了在整个大测量范围内的测量精度高度一致和稳定。这是悬臂式结构无法比拟的。
2. 大型工件测量能力：
核心优势就是大行程，测量范围通常可从几百毫米到一两米甚至更大，可以轻松应对小型设备无法放置的大型工件。
3. 复杂的3D测量功能：
大龙门设备通常不仅是单纯的影像系统，它往往是多功能复合式测量机。通过加装高精度探针（接触式探头）、激光扫描头或白光共焦传感器，它可以实现真正的三维测量，同时获取工件表面轮廓的高度、平面度等三维尺寸。
4. 自动化与集成化：
非常适合集成到自动化生产线中。工作台固定，便于设计自动上下料系统、机器人搬运等，实现24小时无人化自动检测。
5. 强大的数据分析与SPC控制：
配备强大的测量软件，不仅能进行基本尺寸测量，更能完成复杂的形位公差评价、CAD数模比对、SPC统计分析，为生产工艺改进提供数据支持。
主要测量对象（应用行业与工件）
大行程龙门影像测量仪主要面向对尺寸、精度和稳定性有极高要求的大型工件制造行业。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
汽车工业 | 汽车发动机缸体、缸盖、变速箱壳体、大型齿轮、连杆、涡轮壳 | 孔位度、平面度、平行度、中心距、轮廓度、形位公差 |
航空航天 | 航空发动机叶片、飞机结构件、燃烧室部件、航天器铝镁合金框架 | 叶型轮廓、三维曲面、复杂空间孔位、严格的形位公差 |
新能源 | 动力电池盒盖/托盘、电机壳、电控系统外壳、大型太阳能板硅片定位 | 平面度、密封槽尺寸、装配孔位、大尺寸长宽高 |
重型机械与模具 | 大型注塑模具、压铸模具、钣金件、大型轴承座、工程机械结构件 | 型腔尺寸、合模线精度、曲面轮廓、V型槽角度与位置 |
电子通讯 | 大型基站天线、服务器机箱、5G滤波器腔体、大型PCB板 | 平面度、阵列孔位、腔体尺寸、散热齿形位 |
精密加工 | 大型铝型材加工件、面板、盖板、真空腔体 | 轮廓尺寸、孔位 pattern、台阶高度、平面度 |
JVR大行程龙门移动式影像测量仪系列
产品特点：
1.采用00等级大理石桥式结构，从而保证测量的精确性和稳定性。
2.高亮度LED光照系统，光源照射工件时可以产生高对比度的轮廓影像。
3.影像、探针、激光共轴测量，可编程自动测量。
4.采用进口伺服电机全闭环运动控制。
5.选配英国Renishaw接触式测头组。
6.高精度线性滑轨与预压滚珠螺杆驱动，保证设备的运行精度。
7.采用进口彩色相机。
8.选配彩色共焦光学系统。
技术规格参数 | |||||

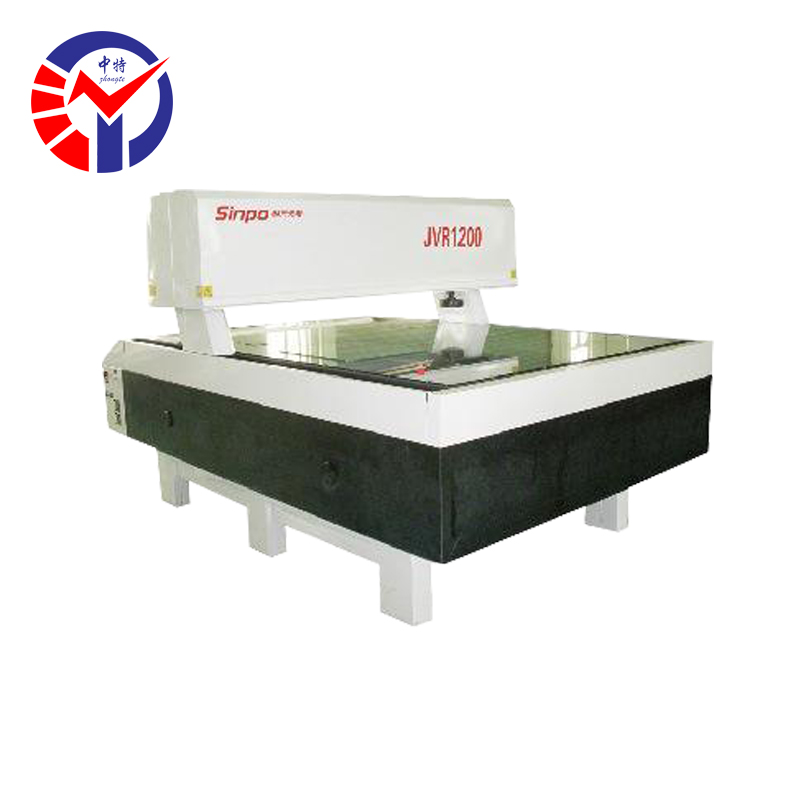

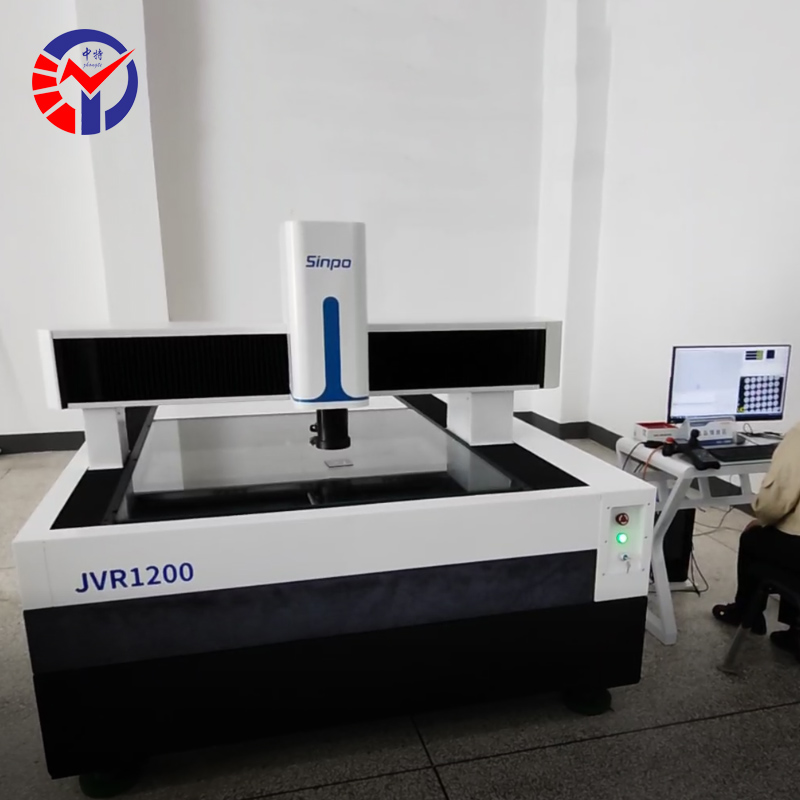

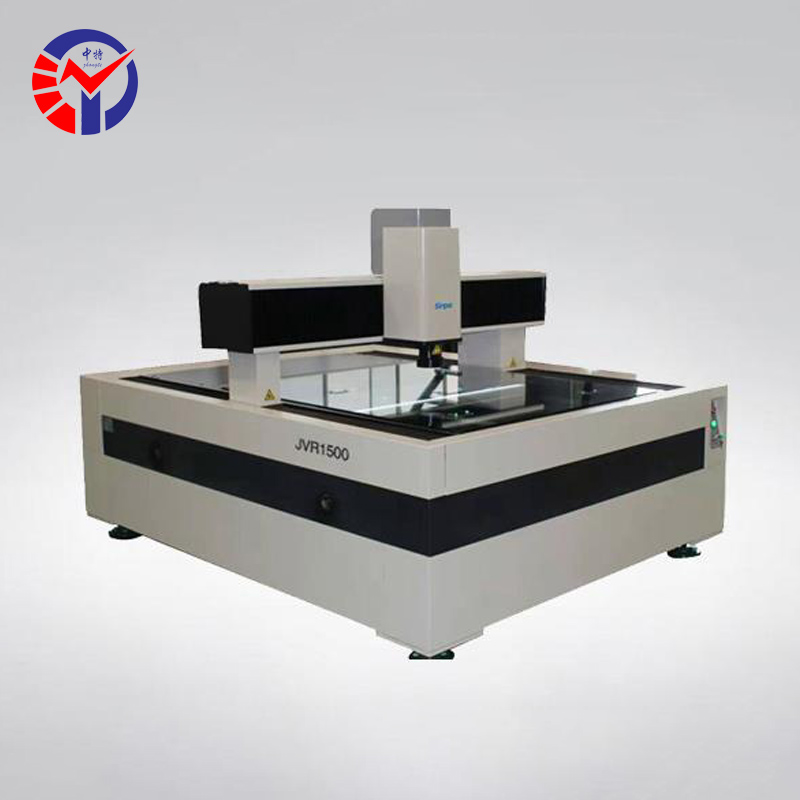

型号 | JVR500 | JVR700 | JVR1000 | JVR1200 | JVR1500 |
测量行程（mm） | 500×400×200 | 700×600×200 | 1000×800×200 | 1200×1000×200 | 1500×1200×200 |
仪器尺寸（mm） | 1050×1150×1556 | 1050×1450×1580 | 1750×1950×1650 | 1750×1950×1650 | 1950×2250×1700 |
仪器重量（kg） | 1500 | 2000 | 3000 | 3500 | 4000 |
X,Y精度（μm） | (3+L/200)μm | (3+L/200)μm | (4+L/200)μm | (4+L/200)μm | (4.5+L/200)μm |
Z轴精度（μm） | 5+L/200 | ||||
机台承重（kg） | 40kg | ||||
测量分辨率 | Renishaw 0.5um(可选配0.1um) | ||||
测量速度 | 400mm/s | ||||
重复性（um） | 3um | ||||
镜头 | 自主研发自动变焦镜头 | ||||
放大倍率 | step z0om光学0.7-4.5X，影像28-180X | ||||
传动方式 | HIWIN丝杆传动 | ||||
测量软件 | SINPO-CNC | ||||
CCD | 高清晰彩色专用CCD（可选配数字CCD） | ||||
光源 | PLC全角度智能程控照明系统：五环八区表面光（带激光指示器）+底部平行光 | ||||
技术规格参数 | |||||
型号 | JVR1600 | JVR1800 | JVR2000 | JVR2500 | JVR3000 |
测量行程（mm） | 1200×1600×200 | 1500×1800×200 | 1500×2000×200 | 1800×2500×200 | 2200×3000×200 |
仪器尺寸（mm） | 1950×2250×1700 | 2350×2750×1750 | 2350×2750×1750 | 2600×3200×1750 | 3500X4200×1750 |
仪器重量（kg） | 4500 | 5000 | 5500 | 6000 | 7000 |
X,Y精度（um） | (4.5+L/200)μm | (5.0+L/200)u m | (5.0+L/200)μm | (5.5+L/200)μm | (6.0+L/200)μm |
Z轴精度（um） | 5+L/200)μm | ||||
机台承重（kg） | 40kg | ||||
测量分辨率 | Renishaw 0.5um(可选配0.1um) | ||||
测量速度 | 400mm/s | ||||
重复性（um） | 3um | ||||
镜头 | 自主研发自动变焦镜头 | ||||
放大倍率 | step zoom光学0.7-4.5X，影像28-180X | ||||
传动方式 | HIWIN丝杆传动 | ||||
测量软件 | SINPO-CNC | ||||
CCD | 高清晰彩色专用CCD（可选配数字CCD） | ||||
光源 | PLC全角度智能程控照明系统：五环八区表面光（带激光指示器）+底部平行光 | ||||
