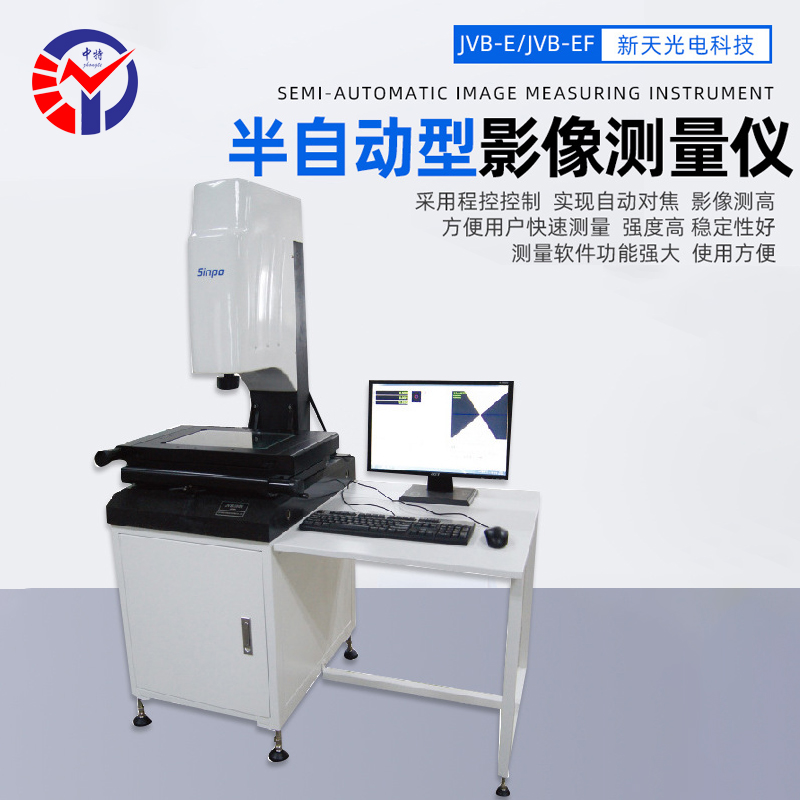

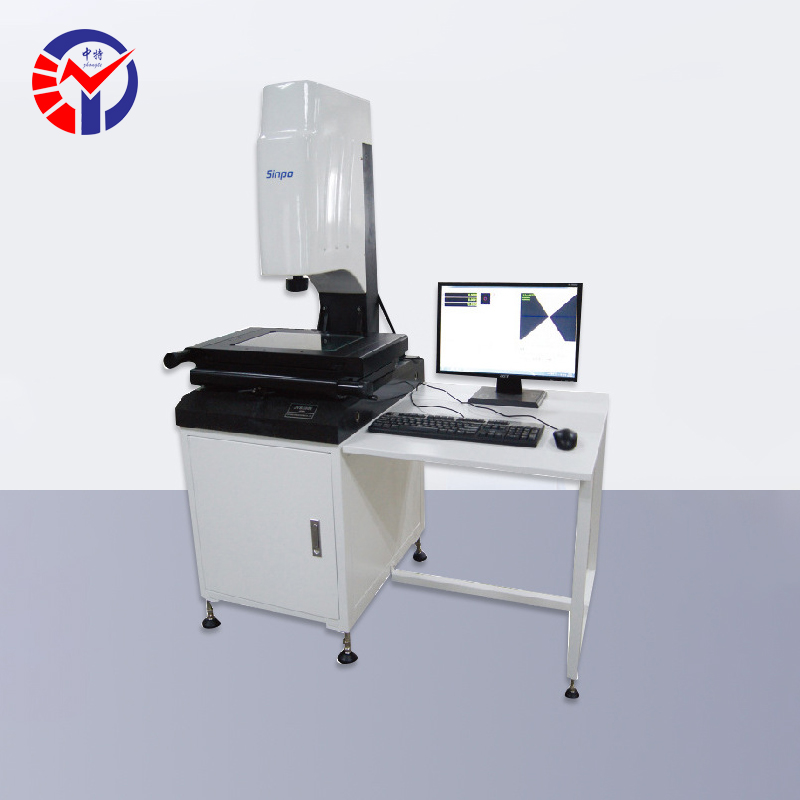

JVB-300EF半自动影像测量仪

JVB-300EF半自动影像测量仪应用行业领域：电子元器件、精密五金、塑料与橡胶、汽车行业、航空航天、陶瓷与玻璃、医疗器械

详情说明

产品核心用途

半自动影像测量仪的核心用途可以概括为：对物体的轮廓、表面几何尺寸和位置关系进行非接触式的精密测量。具体体现在以下几个方面：

1. 尺寸测量：

快速、精确地测量工件的长、宽、高、直径、半径、角度等基本的二维几何尺寸。

2. 形位公差检测：

评估产品的加工和装配精度，包括位置度、同心度、直线度、圆度、平行度、垂直度、对称度等。这是其在高精度制造业中的关键应用。

3. 复杂轮廓测量：

利用软件的点、线、圆取点及轮廓扫描功能，测量不规则曲线、曲面的形状，如齿轮、凸轮、螺纹、刀具等。

4. CAD比对与首件检测：

将实际工件的测量数据与设计的CAD图纸进行叠加比对，快速找出制造偏差。特别适用于新产品试制或生产线上的首件检验（FAI）。

5. SPC统计分析：

连接SPC统计过程控制软件，对批量生产的产品进行抽样测量和数据记录，生成分析图表（如X-R控制图），监控生产过程的稳定性和趋势，实现质量预警。

6. 逆向工程：

通过测量样品，获取其外形轮廓的坐标点数据，为复制或重新设计该产品提供数据支持。

主要测量对象（应用行业与工件）

半自动影像测量仪适用于几乎所有需要精密二维尺寸检测的行业，特别是以下领域：

行业领域	典型测量对象/工件	具体测量内容
电子元器件	PCB板、FPC软板、接插件、芯片、屏蔽罩	线宽、间距、孔位、靶标尺寸、平面度、引脚共面度
精密五金	手机/手表金属结构件、精密弹簧、螺丝、螺母、铆钉、刀具、模具	内外径、螺纹参数（牙型角、节距）、角度、R角、槽深
塑料与橡胶	齿轮、连接器、外壳、密封圈、注塑件	轮廓尺寸、齿形齿距、装配孔位、毛边检测
汽车行业	发动机小零件（如活塞、气门）、变速箱齿轮、精密垫片、传感器部件	形位公差、孔径孔距、齿轮参数、平面度
航空航天	小型叶片、涡轮盘孔、精密夹具、复合材料部件	叶型轮廓、复杂孔位、微小尺寸的高精度测量
陶瓷与玻璃	LCD/OLED基板、盖板玻璃、陶瓷基片、光纤连接器	厚度、平面度、划痕检测、关键尺寸
医疗器械	手术器械、植入物、 dental components（牙科零件）、精密管件	严格的尺寸公差、角度、轮廓光滑度、功能性尺寸

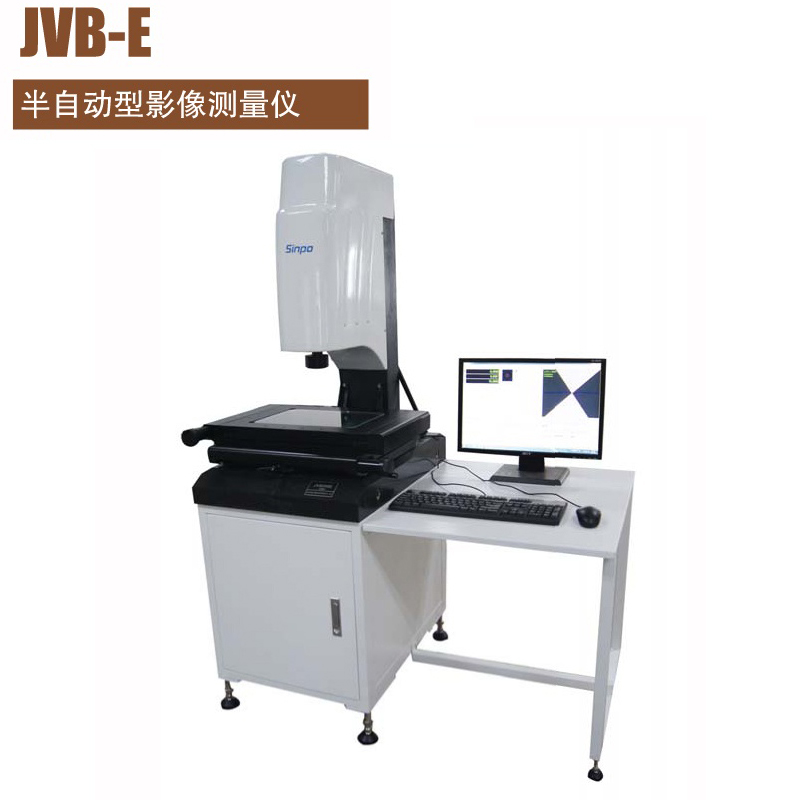

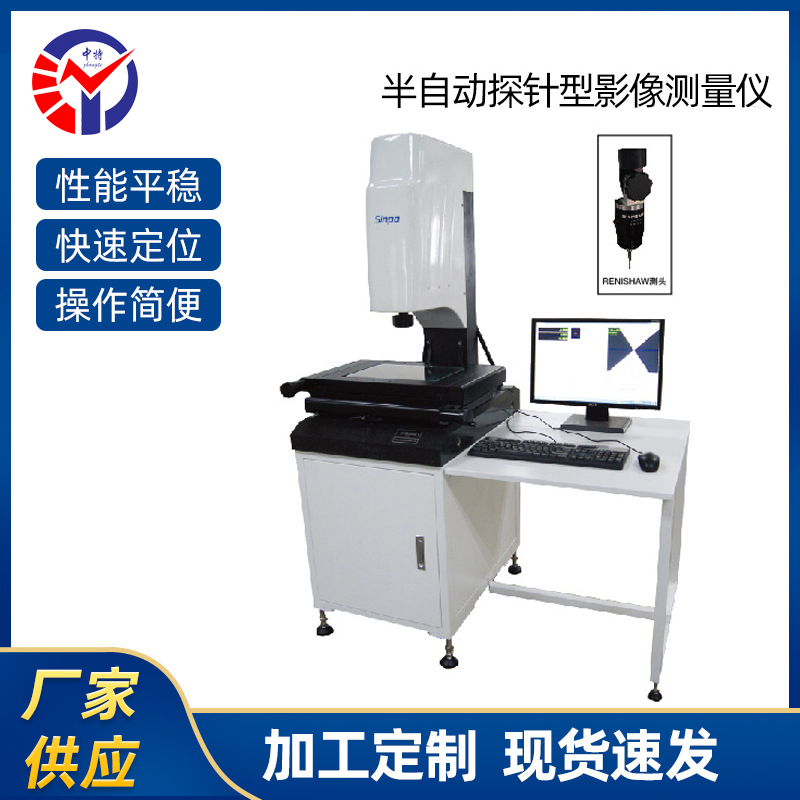

新天JVB-E半自动影像测量仪

产品特点：

1.工作台及底座采用高精度花岗岩底座，强度高，稳定性好。

2.Z轴加装电机，采用程控控制，实现自动对焦、影像测高，方便用户快速测量。

3.软件提供多种自动影像测量工具，避免了视觉误差，具备SPC统计分析和编程学习功能等，数据图4形可输出至AutoCAD进行下一步的数据处理。

4.采用定格卡位镜头，结合软件在固定倍率下无需校正。

5.可选配接触测头及激光测量，能自动实现空间坐标点位的测量，方便测出各种零件的三维轮廓尺寸、形状及位置精度。

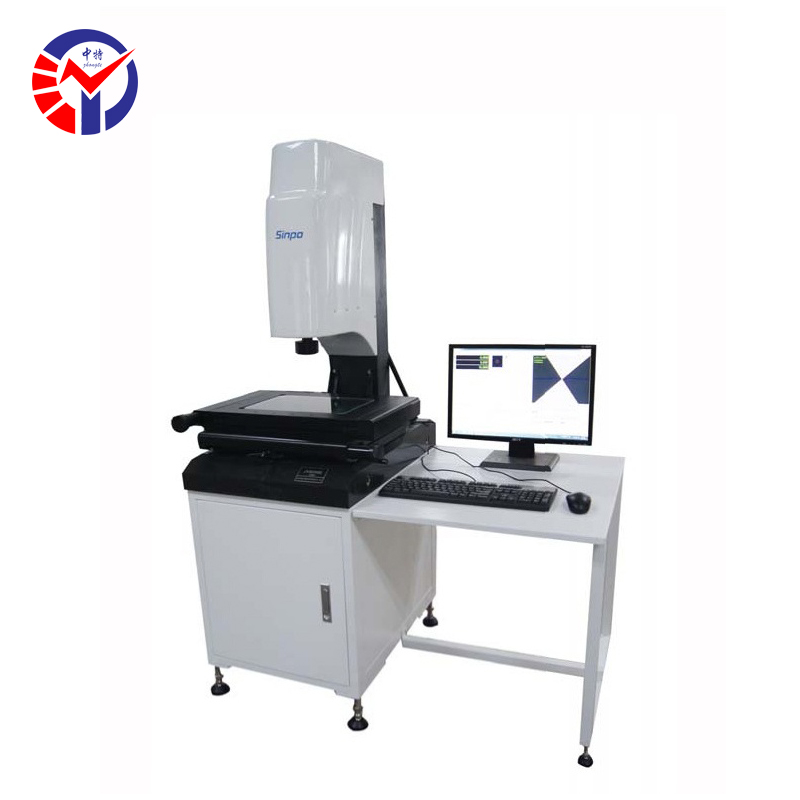

新天JVB-300EF半自动影像测量仪
