型号 | 投影屏 尺寸 |
测量范围(mm) | 外形尺寸(mm) | 质量(kg) |
JT12A-B | Φ300 | 150*50 | 380*694*1058 | 135 |
JT20A | 200*150/250*150 | 410*650*1100 | 80 | |
JT300 | 150*100/200*100 | 380*694*1058 | 180 | |
JT24 | 200*80 | 746*420*980 | 105 |

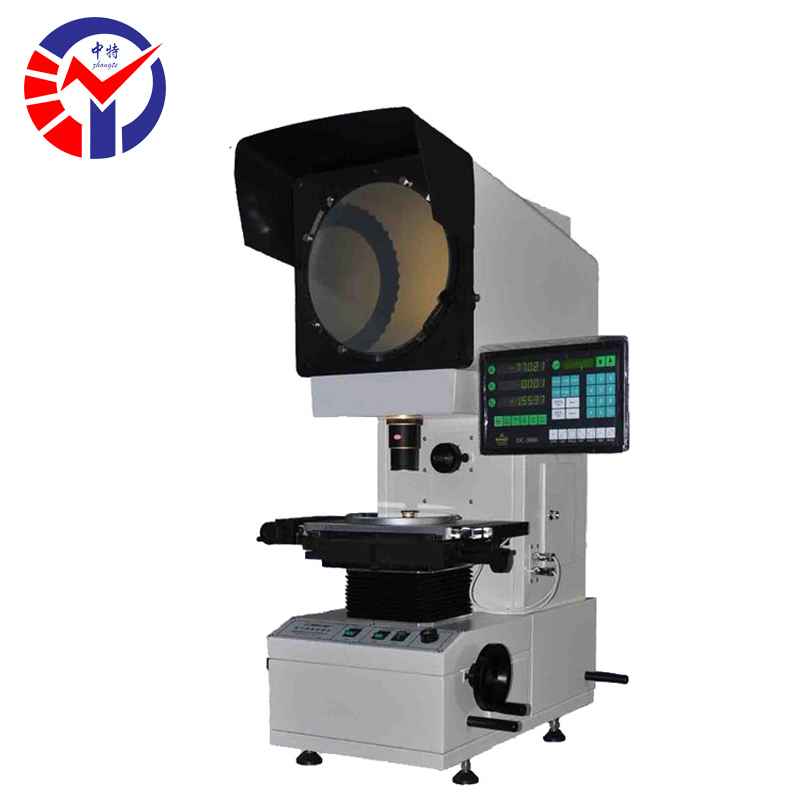

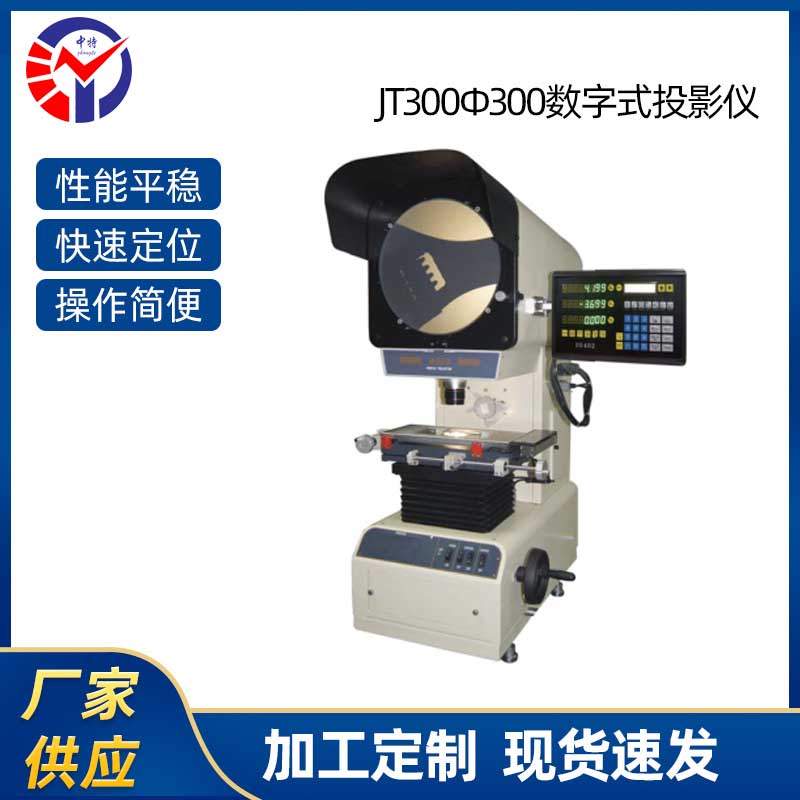

新天JT300数字式投影仪
产品特点:
1.采用圆弧曲线造型,仪器美观,使用方便。
2.升降系统采用直线导轨和无干涉螺母,使升降传动更舒适、更稳定。
3.反光镜运用专利镀膜工艺,防尘效果更好。
4.透射照明亮度分高低两档可调,适应不同工件的测量需求。
5.采用进口高亮度、长寿命卤钨灯,满足长时间使用需求。
6.光学系统品质优良,物镜成像清晰,放大倍率准确。
7.轴流风机双向散热,提供超强散热能力。
| ||||||
投影屏 | 投影屏尺寸 | Φ300mm | ||||
| 投影屏旋转范围 | 0°~ 360° | ||||
| 旋转角度显示当量 | 1’ | ||||
| 旋转角度准确度 | 6' | ||||
工作台 | 类型 | 小型 | 大型 | |||
| 台面尺寸(mm) | 350×202 | 400×225 | |||
| 测量范围(mm) | 150×100 | 200×100 | |||
| 调焦范围(mm) | 0~90 | ||||
| 分辨力(mm) | 0.001 | ||||
| 仪器准确度 | 3+L/75um(其中L为测量长度,单位:mm) | ||||
| 工作台承重(kg) |
| ||||
物镜 | 物镜放大率 | 10× | 20× | 50× | 100× | |
| 物镜物方视场 | Φ30mm | Φ15mm | Φ6mm | Φ3mm | |
| 物镜工作距离 | 75mm | 69 mm | 44 mm | 26 mm | |
放大倍率误差 | 0.08% | |||||
额定电压 | AC | 220V | 50Hz | |||
照明光源 | 透射照明 12V 100W卤钨灯 | |||||
| 反射照明24V150W卤钨灯 | |||||
使用环境 | 室温20℃±5℃,相对湿度40%-70%RH | |||||
仪器的外形尺寸 | 长380×宽694×高1058(mm) | |||||
仪器质量 | 180kg |
