| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

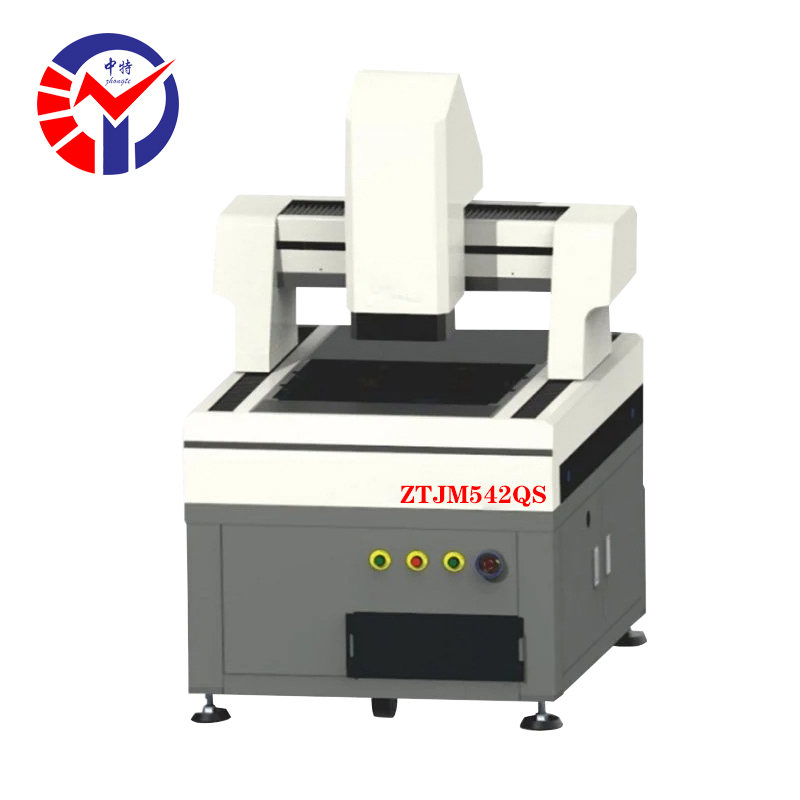

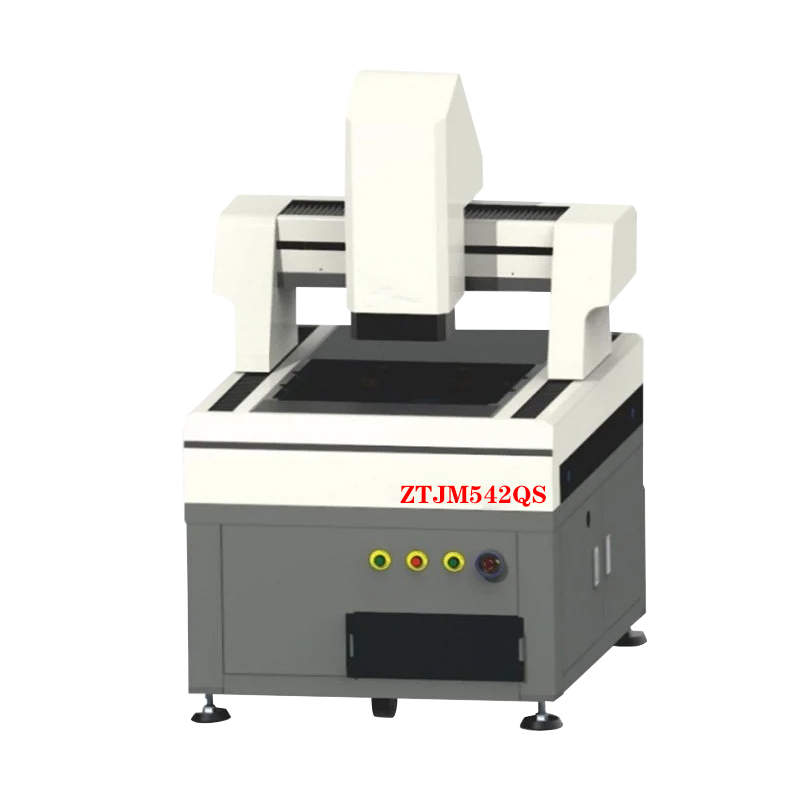

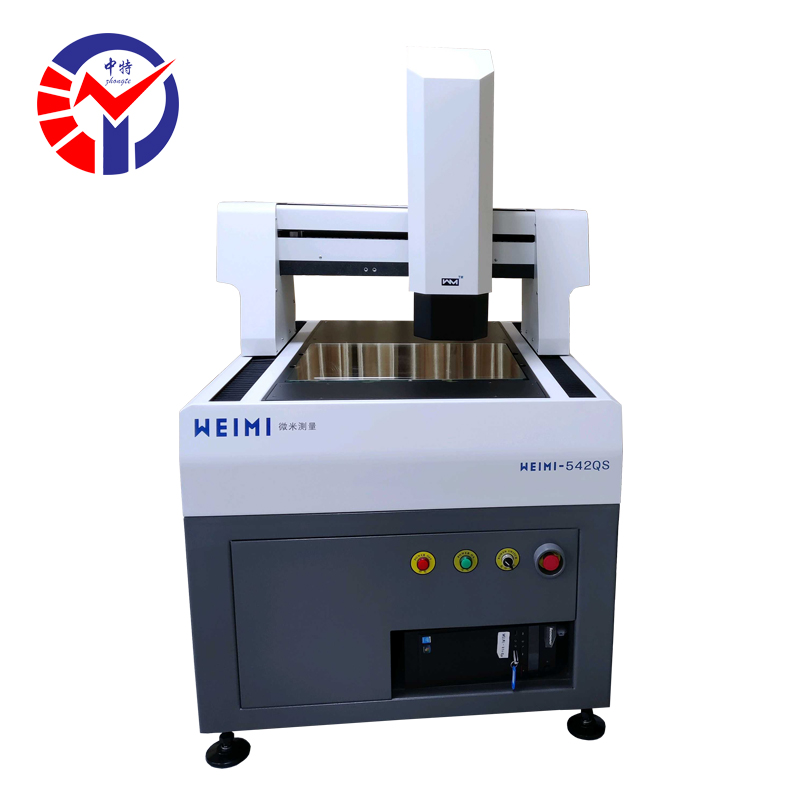

| 双视野影像仪 | ZTJM-542QS | 400*400*200 | 800 | 1750*1315*1075 |
拥有极高的稳定性及刚性。
光学影像测量仪,
二次元影像测量仪,
龙门型大行程影像仪
,非标自动测量设备定制,可定制光学全检线、非标激光检测仪等
大行程，高精度，高效率。
仪器特点
■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性
■ 台湾高精度直线导轨和研磨级滚珠丝杆
■ 全闭环伺马达，速度可调控
■ 德国进口海德汉高精密非接触式光栅尺，分辨率0.0005mm
■ weimiMT全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头
■ 可选配精密点激光/线激光
■ 适用于：PCR、LCD、TET、手机金属中框全尺寸等行业
技术产生：
产品型号 | ZTJM-542QS |
分辨率 | 0.0005mm |
工作行程（mm） | 400*400*200 |
尺寸（mm） | 1750*1315*1075 |
重量 | 80kg |
功率 | 2000W |
工作距离（mm） | 90 |
物方视场（mm） | 1.6-10.6 |
图像放大倍率（X） | 30-225倍 |
光学镜头倍率（x） | 0.7-4.5倍 |
线性精度（μm） | X/Y精度≤3+L200，Z精度≤5+L/200，（“L”指被测物体长度，单位mm）此为光学影像的精度 |
光学镜头倍率（X） | 0.314倍 |
图像放大倍率（X） | 4.88被 |
视野范围 | 45.*35mm |
相机像素 | 1200W（Sony芯片） |
不移动单视野测量精度≤2μm（测量标准件）。移动单视野测量精度≤3+L/200μm（测量标准件） | |
不移动单视野测量精度≤5μm（测量实际产品）。移动单视野测量精度≤5+L/200μm | |
可以实现单视野单独测量、移动工作台XY平台测量 | |
