| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

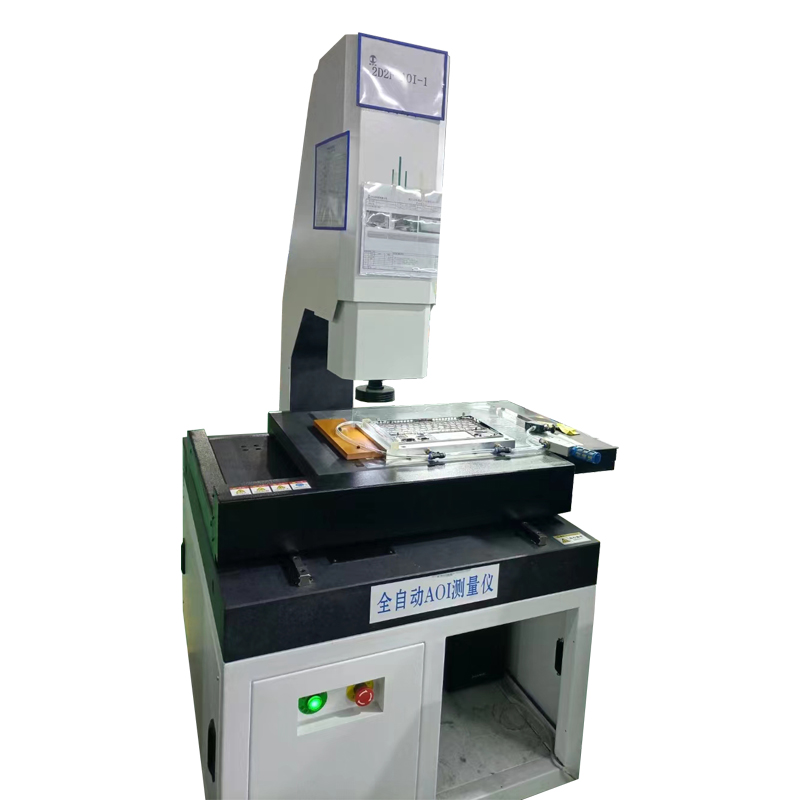

| 全自动影像测量仪 | XCP-3020 | 300*200 | 220 | 710*530*1670 |

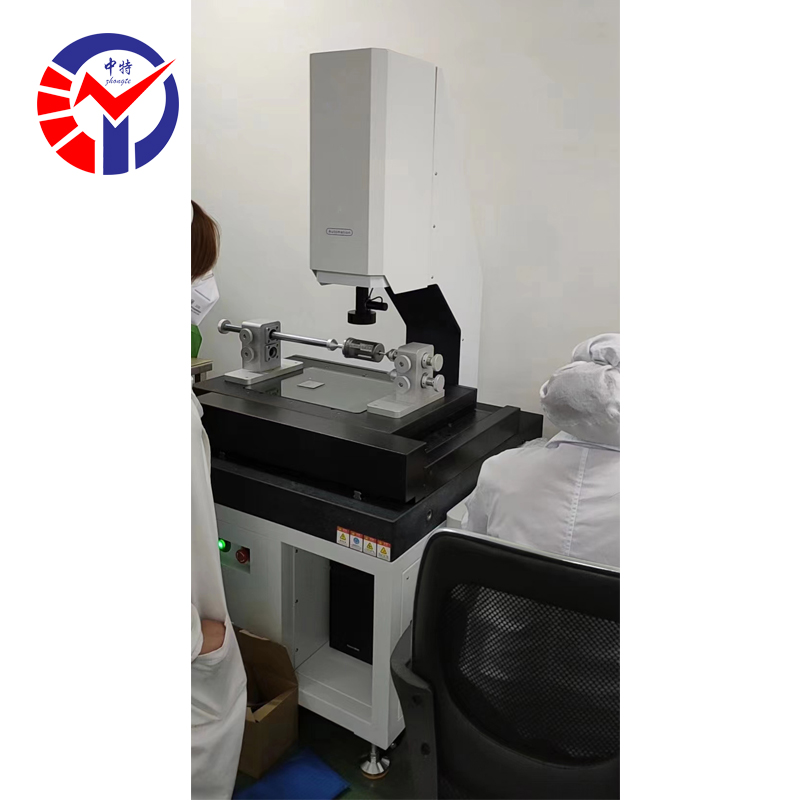

产品介绍:
XCP系列测量仪是应全球工业进入快速化，自动化，针对大尺寸测量而推出的一款高精度全自动测量仪。集先进的光学影像，精密结构及快速数据处理技术于一体，其完美的光学系统和计算机图像与专业自动测量软件处理系统，除可实现对测量产品的点，线，圆，直径，半径，直角等精密测量外，还可实现批量自动检测，以迅速高质的完成整个全检测量。机器操作界面易学易懂，测量高效便捷，具有SPC自动生成测量报表，拍照分析等一系列处理功能，适用于以测量为目的的一切应用领域。
产品优势:
适用范围广、测量精度高、运行稳定、高清成像、自动对焦、功能强大

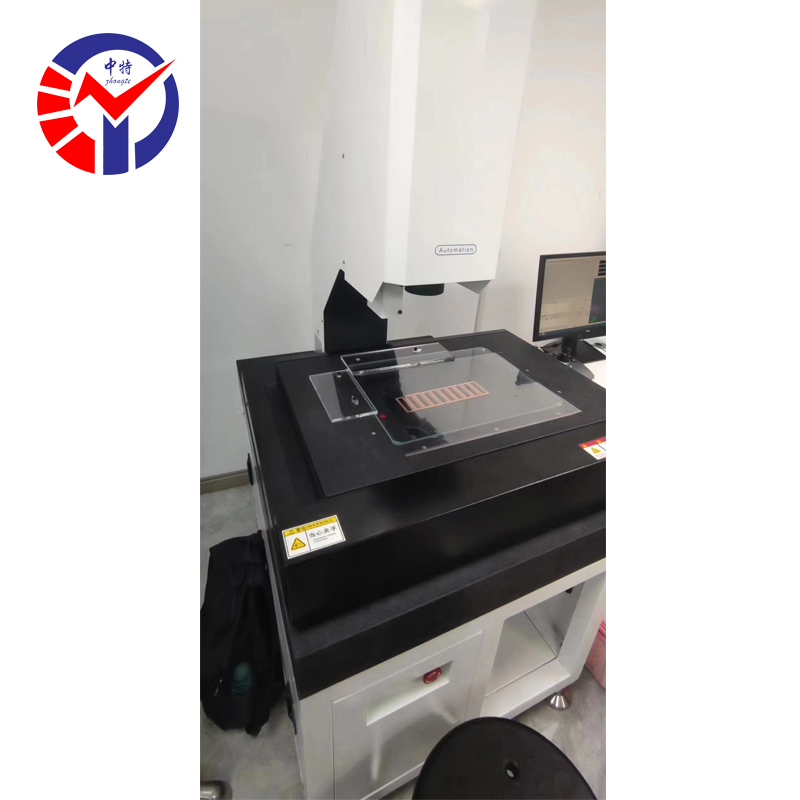

大理石平台:采用天然大理石，热膨胀系数小，具有良好的温度稳定性、抗实效变形能力、刚性好，保证测量运行的稳定性
连续变倍镜头:采用高分辨率CCD相机和高精密镜头作为高清光学系统。能更高效的识别和处理数据。
LED冷光源:同轴上下光源，亮度可自由调节，可满足不同产品的对亮度需求
选配2.5次元探针:3D结构设计，预留探针孔位，客户可根据需求选配2.5D和3D，节省成本且后期可根据需要再做升级
测量软件界面:安装便捷、操作简单，功能强大，多种数据处理、显示、输入、输出等各种实用性功能。
技术参数：
型号 | 全自动最小以3020起步 | XCP-3020 | XCP-4030 | XCP-5040 | |
工作台 | 大理石台尺寸（mm） | 460*360 | 560*460 | 700*550 | |
玻璃台尺寸 | 360*260 | 460*360 | 550*450 | ||
运动行程（mm） | 300*200 | 400*300 | 500*400 | ||
调焦行程（mm） | （Z轴）200mm（可根据客户要求定制） | （Z轴）200mm | （Z轴）200mm | ||
示值误差 | X，Y≤（2+L/200）μm，（L为被测长度单位：mm） Z（4+L/200）μm | ||||
照明系统 | 5环8区程控光源，LED光源，256级亮度可调 | ||||
外形尺寸（mm） | 710*530*1670 | 860*680*1720 | 1010*830*1750 | ||
仪器重量 | 220kg | 370kg | 410kg | ||
玻璃台承重 | 30kg | ||||
电源 | 220V（AC） 50Hz | ||||
序号 | 名称 | 分项 | 规格及主要技术参数 |
1 | 机械本体 | 主机 | 影像测量系统,三轴CNC控制 |
2 | 机械结构 | 三轴花岗岩主体结构，物理性能稳定 | |
3 | 光栅尺 | 闭合式光栅尺，分辨率0.5um | |
4 | 导轨 | FY-V平行精密滚珠交叉导轨 | |
5 | X/Y/Z轴驱动 | UWC直流松下精密伺服电机驱动 | |
6 | 光学系统 | 摄像机 | 海康威视千兆网彩色工业数字摄像机 |
7 | 镜头 | 普密斯可变倍镜头 | |
8 | 放大倍率 | 光学放大倍率:0.7~4.5X 影像放大倍率:30~225X | |
9 | 表面光 | 五环8区LED冷光源，256级亮度可调 | |
10 | 轮廓光 | LED冷光源，256级亮度可调 | |
11 | 软件系统 | INSPEC-CNC软件 | CNC版 |
12 | 电控系统 | DEMO电控系统 | CNC版 |
13 | 操作手柄(选配) | 影像测量仪专用手柄 | |
14 | 轴承配件 | NSK高速轴承 | NSK高速轴承 |
15 | 限位开关件 | 欧姆龙点限位开关 | 欧姆龙点限位开关 |
16 | 联轴器 | 米思米联轴器 | 米思米联轴器 |
17 | 附件 | 操作电脑 | 设备工业电脑 |
18 | 出厂合格证 | 经惠仕达校验合格 | |
19 | 保修说明书 |
